一般締め付け用・検査用に最適なカノン プレート形トルクレンチ（N-90FK-G～N-1500FK-G）

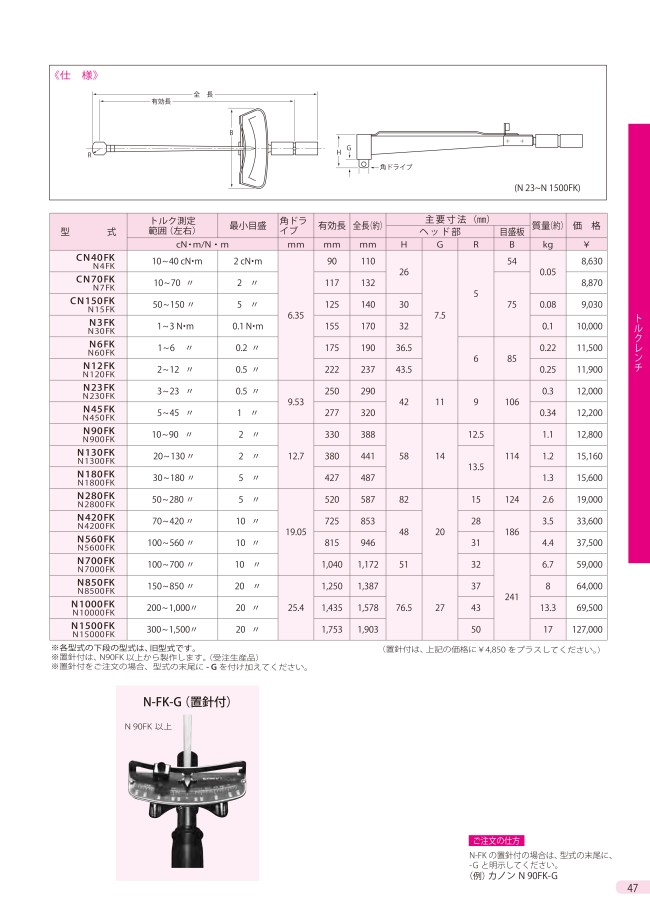

寸法図
| 型式 | トルク測定 範囲（左右） | 最小目盛 | 角ドラ イブ | 有効長 | 全長（約） | 主要寸法（mm） | 質量（約） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヘッド部 | 目盛板 | |||||||||
| cN・m/N・m | mm | mm | mm | H | G | R | B | kg | ||
| N90FK-G | 10～90〃 | 2〃 | 12.7 | 330 | 388 | 58 | 14 | 12.5 | 114 | 1.1 |
| N130FK-G | 20～130〃 | 2〃 | 380 | 441 | 13.5 | 1.2 | ||||
| N180FK-G | 30～180〃 | 5〃 | 427 | 487 | 1.3 | |||||
| N280FK-G | 50～280〃 | 5〃 | 19.05 | 520 | 587 | 82 | 20 | 15 | 124 | 2.6 |
| N420FK-G | 70～420〃 | 10〃 | 725 | 853 | 48 | 28 | 186 | 3.5 | ||
| N560FK-G | 100～560〃 | 10〃 | 815 | 946 | 31 | 4.4 | ||||
| N700FK-G | 100～700〃 | 10〃 | 1,040 | 1,172 | 51 | 32 | 241 | 6.7 | ||
| N850FK-G | 150～850〃 | 20〃 | 25.4 | 1,250 | 1,387 | 76.5 | 27 | 37 | 8 | |
| N1000FK-G | 200～1,000〃 | 20〃 | 1,435 | 1,578 | 43 | 13.3 | ||||
| N1500FK-G | 300～1,500〃 | 20〃 | 1,753 | 1,903 | 50 | 17 | ||||
使用方法
商品参考図（N420FK-G～N1500FK-G）
商品参考図（N23FK～N280FK-G）
説明図
使用方法
使用になるソケットを先端の角ドライブの根元まで確実に差し込み、グリップの中央部を握って、目的の方向に力を加える。
（注）図のように、握り部に力を加えた時、センター Aに力が加わるよう、ご使用ください。
1や2に当たって力を加えると、正しいトルクが目盛に表われません。
絞り込み条件：5 項目の仕様が未選択です
トルク測定範囲(N・ｍ)
- 10～90
- 20～130
- 30～180
- 50～280
- 70～420
- 100～560
- 100～700
- 150～850
- 200～1000
- 300～1500
最小目盛(N・ｍ)
- 2
- 5
- 10
- 20
全長(mm)
- 388
- 441
- 487
- 587
- 853
- 946
- 1172
- 1387
- 1578
- 1903
トラスココード
- 808-6524
- 808-6432
- 808-6356
- 808-6300
- 808-6274
- 808-6689
- 808-6522
- 808-6448
- 808-6441
- 808-6239
差込角(mm)
- 12.7（1/2inch）
- 19.0（3/4inch）
- 25.4（1inch）
タイプ
- N1000FK-G
- N130FK-G
- N1500FK-G
- N180FK-G
- N280FK-G
- N420FK-G
- N560FK-G
- N700FK-G
- N850FK-G
- N90FK-G
出荷日
- すべて
- 3日以内
詳細情報
基本情報
扇形プレート目盛のポピュラータイプのトルクレンチ（置針付き）。
【特長】
・一般締め付け用・検査用に最適。扇形プレート目盛のポピュラータイプ。
・シンプルな構造で摩耗部分が少なく、長寿命。
・堅牢で取扱いが楽。
【用途】
・自動車、工作機械、橋梁等幅広い業界に。
