0.5 ～ 3	152	808-6372	5	24	19.5	7.5	15	100	5.5	1個
0.5 ～ 3	152	808-6373	5	24	19.5	7.5	15	100	6	1個
0.5 ～ 3	152	808-6374	5	24	19.5	7.5	15	100	7	1個
0.5 ～ 3	152	808-6375	5	24	19.5	7.5	15	100	8	1個
0.5 ～ 3	152	808-6376	5	24	19.5	7.5	15	100	9	1個
0.5 ～ 3	152	808-6371	5	24	19.5	7.5	15	100	10	1個
1.5 ～ 8	175	808-6512	5	24	19.5	7.5	15(26.5)	110	5.5	1個
1.5 ～ 8	175	808-6514	5	24	19.5	7.5	15(26.5)	110	6	1個
1.5 ～ 8	175	808-6516	5	24	19.5	7.5	15(26.5)	110	7	1個
1.5 ～ 8	175	808-6518	5	24	19.5	7.5	15(26.5)	110	8	1個
1.5 ～ 8	175	808-6520	5	24	19.5	7.5	15(26.5)	110	9	1個
1.5 ～ 8	175	808-6508	5	24	19.5	7.5	15(26.5)	110	10	1個
1.5 ～ 8	175	808-6510	5	24	19.5	7.5	15(26.5)	110	11	1個
1.5 ～ 8	175	808-6511	5	24	19.5	7.5	15(26.5)	110	12	1個
3.5 ～ 19	203	808-6322	7	27	19.5	7.5	15(26.5)	150	10	1個
3.5 ～ 19	203	808-6324	7	27	19.5	7.5	15(26.5)	150	11	1個
3.5 ～ 19	205	808-6326	7	30	19.5	7.5	15(26.5)	150	12	1個
3.5 ～ 19	205	808-6328	7	30	19.5	7.5	15(26.5)	150	13	1個
3.5 ～ 19	205	808-6330	7	30	19.5	7.5	15(26.5)	150	14	1個
3.5 ～ 19	213	808-6332	7	35	19.5	7.5	15(26.5)	150	17	1個
3.5 ～ 19	213	808-6334	7	35	19.5	7.5	15(26.5)	150	19	1個
8 ～ 38	248	808-6400	8	35	26.6	8.2	20(32.7)	290	10	1個
8 ～ 38	248	808-6402	8	35	26.6	8.2	20(32.7)	290	11	1個
8 ～ 38	248	808-6404	8	35	26.6	8.2	20(32.7)	290	12	1個
8 ～ 38	248	808-6406	8	35	26.6	8.2	20(32.7)	290	13	1個
8 ～ 38	248	808-6408	8	35	26.6	8.2	20(32.7)	290	14	1個
8 ～ 38	252	808-6410	8	39	26.6	8.2	20(32.7)	290	17	1個
8 ～ 38	252	808-6412	8	39	26.6	8.2	20(32.7)	290	19	1個
8 ～ 38	256	808-6414	8	45	26.6	8.2	20(32.7)	290	21	1個
8 ～ 38	256	808-6416	8	45	26.6	8.2	20(32.7)	290	22	1個
8 ～ 38	256	808-6418	8	45	26.6	8.2	20(32.7)	290	23	1個
8 ～ 38	256	808-6420	8	45	26.6	8.2	20(32.7)	290	24	1個
8 ～ 38	264	808-6422	9	52	26.6	8.2	20(32.7)	290	26	1個
8 ～ 38	264	808-6424	9	52	26.6	8.2	20(32.7)	290	27	1個
8 ～ 38	264	808-6426	9	52	26.6	8.2	20(32.7)	290	29	1個
8 ～ 38	264	808-6428	9	52	26.6	8.2	20(32.7)	290	30	1個
8 ～ 38	264	808-6430	9	52	26.6	8.2	20(32.7)	290	32	1個
13 ～ 67	319	808-6473	10	45	25.8	9.7	20(32.7)	450	14	1個
13 ～ 67	319	808-6475	10	45	25.8	9.7	20(32.7)	450	17	1個
13 ～ 67	319	808-6477	10	45	25.8	9.7	20(32.7)	450	19	1個
13 ～ 67	319	808-6479	10	45	25.8	9.7	20(32.7)	450	21	1個
13 ～ 67	325	808-6481	11	50	25.8	9.7	20(32.7)	460	22	1個
13 ～ 67	325	808-6590	11	50	25.8	9.7	20(32.7)	460	24	1個
13 ～ 67	325	808-6484	11	50	25.8	9.7	20(32.7)	460	26	1個
13 ～ 67	330	808-6486	11	56	25.8	9.7	20(32.7)	470	27	1個
13 ～ 67	330	808-6488	11	56	25.8	9.7	20(32.7)	470	30	1個
13 ～ 67	330	808-6490	11	56	25.8	9.7	20(32.7)	470	32	1個
13 ～ 67	342	808-6492	11	65	25.8	9.7	20(32.7)	490	36	1個
13 ～ 67	342	808-6446	11	65	25.8	9.7	20(32.7)	490	41	1個
24 ～ 120	390	808-6246	12	52	32.8	11.3	25	750	17	1個
24 ～ 120	390	808-6248	12	52	32.8	11.3	25	750	19	1個
24 ～ 120	390	808-6250	12	52	32.8	11.3	25	750	22	1個
24 ～ 120	397	808-6252	12	57	32.8	11.3	25	770	24	1個
24 ～ 120	397	808-6254	12	57	32.8	11.3	25	770	26	1個
24 ～ 120	397	808-6256	12	57	32.8	11.3	25	770	27	1個
24 ～ 120	403	808-6258	12	62	32.8	11.3	25	790	29	1個
24 ～ 120	403	808-6260	12	62	32.8	11.3	25	790	30	1個
24 ～ 120	403	808-6262	12	62	32.8	11.3	25	790	32	1個
24 ～ 120	404	808-6264	14	64	32.8	11.3	25	810	36	1個
24 ～ 120	404	808-6266	14	64	32.8	11.3	25	810	41	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	14日目

基本情報
商品情報

基本情報

二面幅とトルク値を決めて使用する流れ作業に向いたスパナタイプのトルクレンチ。
【特長】
・既定のトルク値に達するとカチン！音と感触で締め付けがわかります。
・裏返せば左締め用としても使用可能。
・グリップ付きもあり。
・保証精度は±3％。
【用途】
・壁際や機械等の狭いスペースの締付けに使用。

商品情報

締め付け完了のシグナル音で安全作業ができるトルクレンチ

製品仕様

寸法図

型式	スパナ口径 W					トルクセットに応じられる範囲	全長（約）	主要寸法（mm）					質量（約）
	スパナ口径 W					トルクセットに応じられる範囲	全長（約）	ヘッド部		本体部			質量（約）
	mm					N・m	mm	S	T	A	B	φC	kg
N3SPK	5.5	6				0.5～3	152	24	5	19.5	7.5	15	0.1
N3SPK	7	8	9	10		0.5～3	152					15	0.1
◎N8SPK	5.5	6				1.5～8	175					15 （26.5）	0.11
	7	8	9	10	11
	12
◎N19SPK	10	11				3.5～19	203	27	7				0.15
	12	13	14				205	30
	17	19					213	35
◎N38SPK	10	11	12	13	14	8～38	248	35	8	26.6	8.2	20 （32.7）	0.29
	17	19					252	39
	21	22	23	24			256	45
	26	27	29	30	32		264	52	9
◎N67SPK	14	17	19	21		13～67	319	45	10	25.8	9.7		0.45
	22	24	26				325	50	11				0.46
	27	30	32				330	56					0.47
	36	41					342	65					0.49
N120SPK	17	19	22			24～120	390	52	12	32.8	11.3	25	0.75
	24	26	27				397	57					0.77
	29	30	32				403	62					0.79
	36	41					404	64	14				0.81
N160SPK	19	22				30～160	435	52	12				0.94
	24	26					442	57	12				0.97
	27	30	32				449	64	14				0.99
	36						449	64					1.1
	41						457	73
N220SPK	19	22				45～220	585	72	15	35.6	12.5	27.2
	24	27											1.2
	30	32	36										1.4
	41						597	90	16				1.5

断面図

使用方法（N-SPK・N-RSPK・N-QSPK・N-SPCK 形）

音だしイメージ

握り部の中央部を握って矢印の方向に回すと、ボルト（ナット）に回転力が働き、締め付けトルクが設定値に達すると、握り部にかかる力が急激に弱まり、握り部は主軸ピンを軸にして急速に回動し、シャンクエンドがチューブ内壁に接触した時、“ カチン ”という強い金属音を出すため、使用者はその衝撃音と脱力のある触感で、設定締め付けトルク値に達したことがわかる。

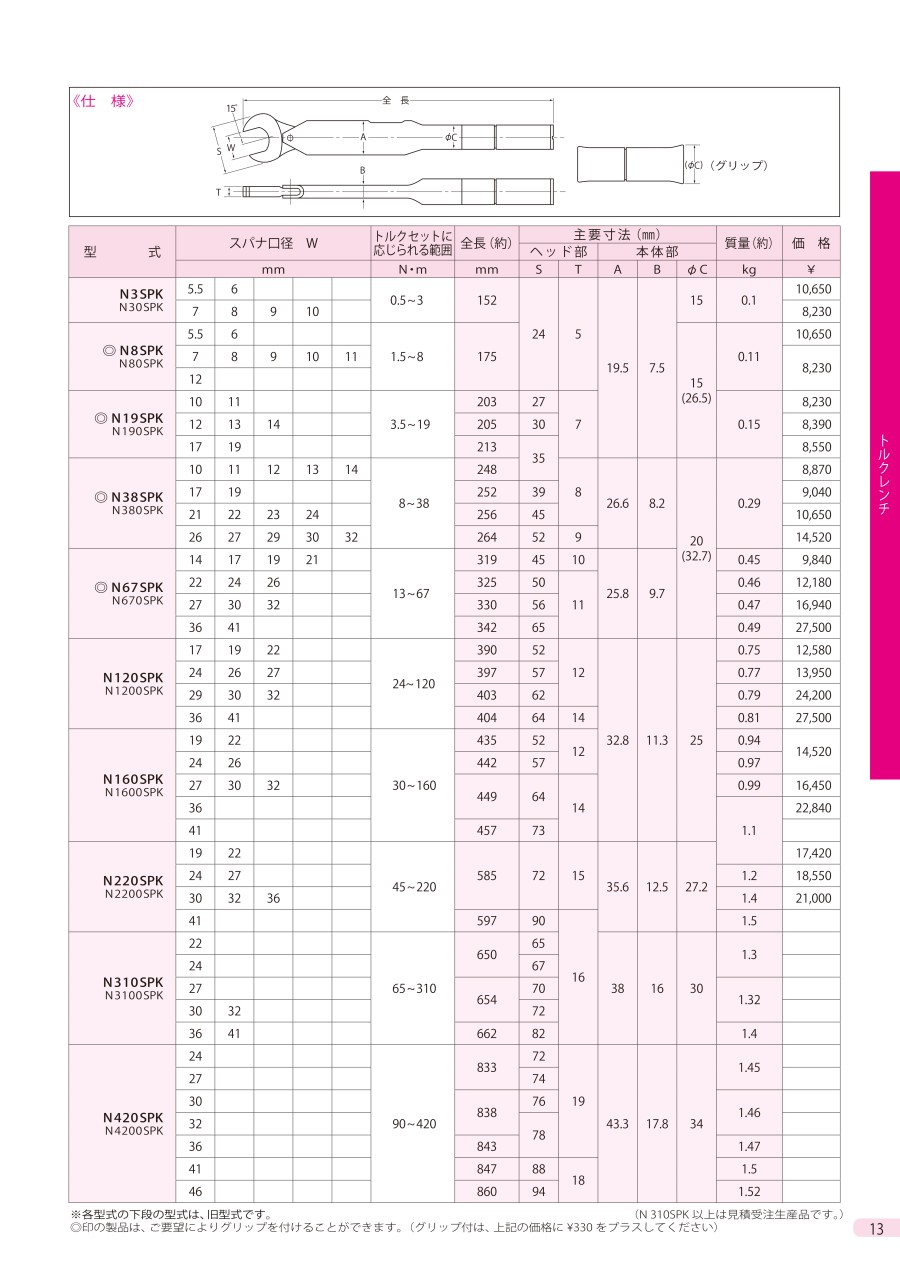

カタログ
