中村製作所

カノン スタンプ式マーキングトルクレンチ N-MQLK形

  • 数量スライド割引
通常単価(税別)
43,354円～45,343円
税込単価
47,689円～49,877円

締付け完了後にボルトの頭にマーキングするポカヨケトルクレンチ。【特長】・締付完...

詳細情報を確認する
  • ヘッドタイプ
    特殊
  • 負荷方向
    右
  • 精度
    ±3%
  • ポカヨケ機能
    無
  • 設定方式
    プリセット
  • 付属品
    六角レンチ＆油性マーカーインキ
  • ヘッド交換機能有無
    無
未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

ボルトの締め忘れが一目瞭然なトルクレンチ（N-MQLK形）

製品仕様

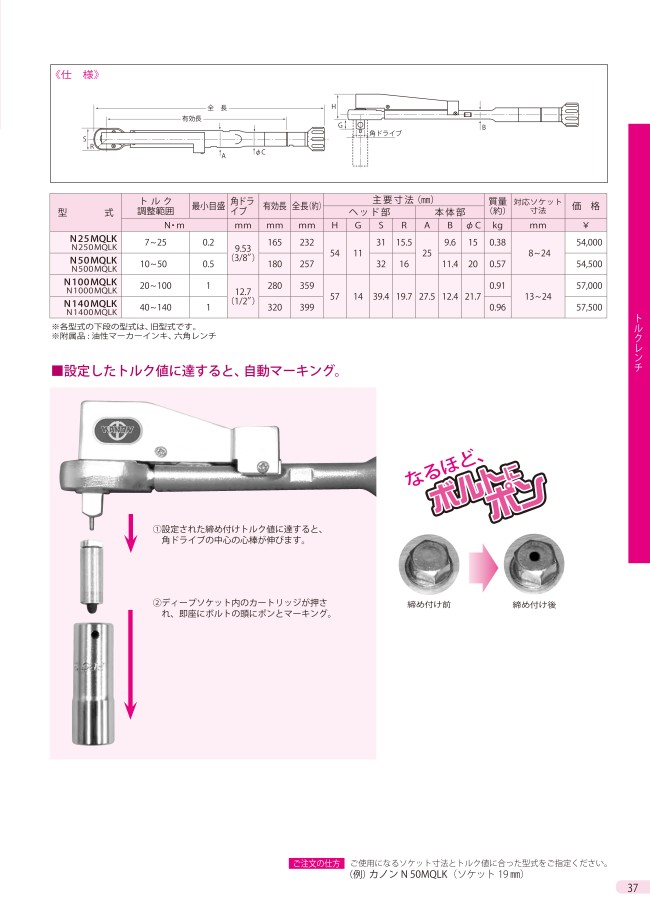

カノン スタンプ式マーキングトルクレンチ N-MQLK形:関連画像

寸法図

型式 トルク
調整範囲		 最小目盛 角ドラ
イブ		 有効長 全長（約） 主要寸法（mm） 質量
（約）		 対応
ソケット
寸法		 附
属
品
ヘッド部 本体部
N・m mm mm mm H G S R A B φC kg mm
N25MQLK 7～25 0.2 9.53
（3/8″）		 165 232 54 11 31 15.5 25 9.6 15 0.38 8～24 油
性
マ
l
カ
l
イ
ン
キ
&
六
角
レ
ン
チ
N50MQLK 10～50 0.5 180 257 32 16 11.4 20 0.57
N100MQLK 20～100 1 12.7
（1/2″）		 280 359 57 14 39.4 19.7 27.5 12.4 21.7 0.91 13～24
N140MQLK 40～140 1 320 399 0.96

特長

  • 1回のインキ補充で、ソケット寸法 8～13mmは、約1,500回。14～24mmは、約6,000回のマーキングが可能。
  • 赤インキが附属品として付いている。
  • シンプル構造のため、メンテナンスが容易。
  • 精度は±3％まで保証。

トルク値設定方法

  1. 1.ロックスクリューをゆるめる。（図1）
  2. 2.副目盛リングを回してトルク値を合わせる。右回転でトルクアップ、左回転でトルクダウン。（主目盛に副目盛をプラス）（図2）
  3. 3.ロックスクリューを締める。（ロックスクリューにピンが当たる時は、ピンの位置を変える。）
カノン スタンプ式マーキングトルクレンチ N-MQLK形:関連画像

トルク値設定解説

設定したトルク値に達すると、自動マーキング

カノン スタンプ式マーキングトルクレンチ N-MQLK形:関連画像
  1. 1.設定された締め付けトルク値に達すると、角ドライブの中心の芯棒が伸びる。
  2. 2.ディープソケット内のカートリッジが押され、即座にボルトの頭にポンとマーキング。
カノン スタンプ式マーキングトルクレンチ N-MQLK形:関連画像

ボルトの中心にマーキング

絞り込み条件：4 項目の仕様が未選択です

  • トルク調整範囲(N・ｍ)

  • 最小目盛(N・ｍ)

  • 全長(mm)

  • 差込角(mm)

  • タイプ

  • 出荷日

    • すべて
    • 3日以内
    • 18日以内

型番リスト

表示件数
  • 1
    • 型番
    N50MQLK
    N100MQLK
    N140MQLK

    トルク調整範囲

    (N・ｍ)

    最小目盛

    (N・ｍ)

    全長

    (mm)

    差込角(mm)

    有効長

    (mm)

    ヘッド部厚み

    (mm)

    ソケット差込部長さ

    (mm)

    ヘッド部幅

    (mm)

    ヘッド部半径

    (mm)

    本体部幅

    (mm)

    本体部厚み

    (mm)

    グリップエンド径

    (mm)

    重量

    (g)

    対応ソケット寸法

    (mm)

    		最小発注数量
    10～50
    0.5
    257
    9.53（3/8inch）
    180
    54
    11
    32
    16
    25
    11.4
    20
    570
    8～24
    1個
    20～100
    1
    359
    12.7（1/2inch）
    280
    57
    14
    39.4
    19.7
    27.5
    12.4
    21.7
    910
    13～24
    1個
    40～140
    1
    399
    12.7（1/2inch）
    320
    57
    14
    39.4
    19.7
    27.5
    12.4
    21.7
    960
    13～24
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    43,354円
    ( 47,689円 )
    18日目
    45,343円
    ( 49,877円 )
    3日目
    43,782円
    ( 48,160円 )
    18日目
  • 1

    • 詳細情報

    基本情報

    締付け完了後にボルトの頭にマーキングするポカヨケトルクレンチ。
    【特長】
    ・締付完了時に自動的にマーキングされるため、「締めた、締めない」が一目で分かる。
    ・締め付けない限りマーキングされないため、「正しく締められた証拠」になる。
    ・市販のディープソケットを使用する際は取付穴加工が必要です。
    ・使用インキはシヤチハタ製、油性インキのため、マークは消えない。
    ・既定のトルク値に達するとカチン！音と感触で締めつけがわかります。
    【用途】
    ・自動車、工作機械等の、重要箇所や締め付け数の多いワークに使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
