クリンチングラウンドスペーサー（鉄製ユニクロ）貫通型

ツール用品技術窓口

絞り込み条件

未確定：候補が44型番あります。

全長L±0.1(mm)
~mm
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
ねじ
~mm
- M3
- M4
取付穴径(mm)
~mm
- 6.2
- 7.2
寸法D(mm)
~mm
- 6.18
- 7.18
寸法B±0.2(mm)
~mm
- 7.2
- 8.2
内容量
~mm
- 1箱（100個）
- 1箱（500個）
タイプ
~mm
- RST
出荷日
- すべて
- 5日以内

ユーロテック

クリンチングラウンドスペーサー（鉄製ユニクロ）貫通型【100～500個入り】

カタログ |

通常単価(税別): 6,162円～21,589円特別価格

税込単価: 6,778円～23,748円特別価格

一部SALE 2026.03.31まで

通常出荷日：5日目

【特長】・日本国内標準タイプのクリンチングラウンドスペーサーです。・板材の下穴に圧入することにより、簡...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

全長L±0.1

(mm)

ねじ

取付穴径

(mm)

寸法D

(mm)

寸法B±0.2

(mm)

穴中心と板端の最小距離

(mm)

内容量

最小発注数量

3	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
3	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
4	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
4	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
5	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
5	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
6	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
6	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
7	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
7	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
8	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
8	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
9	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
9	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
10	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
10	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
11	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
11	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
12	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
12	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
13	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
13	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
14	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
14	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
15	M3	6.2	6.18	7.2	7.0	1箱（100個）	1パック 100個入り
15	M3	6.2	6.18	7.2	7.0	1箱（500個）	1パック 500個入り
4	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
4	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
5	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
5	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
6	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
6	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
7	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
7	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
8	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
8	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
9	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
9	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
10	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
10	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
12	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
12	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り
15	M4	7.2	7.18	8.2	8.0	1箱（100個）	1パック 100個入り
15	M4	7.2	7.18	8.2	8.0	1箱（500個）	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

6,315円6,031円 ( 6,634円 )	5日目
14,646円 ( 16,111円 )	5日目
6,315円6,031円 ( 6,634円 )	5日目
14,646円 ( 16,111円 )	5日目
6,162円 ( 6,778円 )	5日目
15,184円14,596円 ( 16,056円 )	5日目
6,162円 ( 6,778円 )	5日目
15,184円14,596円 ( 16,056円 )	5日目
6,318円 ( 6,950円 )	5日目
15,830円15,215円 ( 16,737円 )	5日目
6,318円 ( 6,950円 )	5日目
15,830円15,215円 ( 16,737円 )	5日目
6,583円 ( 7,241円 )	5日目
16,532円 ( 18,185円 )	5日目
6,583円 ( 7,241円 )	5日目
16,532円 ( 18,185円 )	5日目
6,849円 ( 7,534円 )	5日目
17,253円 ( 18,978円 )	5日目
6,849円 ( 7,534円 )	5日目
17,253円 ( 18,978円 )	5日目
8,009円7,575円 ( 8,333円 )	5日目
20,239円 ( 22,263円 )	5日目
8,519円8,055円 ( 8,861円 )	5日目
21,589円 ( 23,748円 )	5日目
8,893円8,510円 ( 9,361円 )	5日目
19,059円 ( 20,965円 )	5日目
7,005円 ( 7,706円 )	5日目
18,630円17,909円 ( 19,700円 )	5日目
7,192円 ( 7,911円 )	5日目
18,206円 ( 20,027円 )	5日目
7,265円 ( 7,992円 )	5日目
18,206円 ( 20,027円 )	5日目
7,324円 ( 8,056円 )	5日目
18,636円 ( 20,500円 )	5日目
7,324円 ( 8,056円 )	5日目
18,636円 ( 20,500円 )	5日目
7,716円 ( 8,488円 )	5日目
19,416円 ( 21,358円 )	5日目
7,716円 ( 8,488円 )	5日目
19,416円 ( 21,358円 )	5日目
8,009円7,575円 ( 8,333円 )	5日目
20,239円 ( 22,263円 )	5日目
9,498円9,090円 ( 9,999円 )	5日目
20,504円 ( 22,554円 )	5日目

基本情報

【特長】
・日本国内標準タイプのクリンチングラウンドスペーサーです。
・板材の下穴に圧入することにより、簡単に垂直性が高いボス部を取り付けることができます。
・ローレットフランジ部は取付板の表面に対して突起なくフラットに仕上がります。

商品情報

製品特長・仕様

製品の基本仕様・特長

【仕様】

材質：炭素鋼
表面処理：三価ユニクロ
適用板材硬度：HRB90以下

【製品性能】

ねじ	穴径（mm）	冷間圧延鋼			アルミニウム
ねじ	穴径（mm）	圧入力（kN）	プッシュアウト（N）	トルクアウト（N・m）	圧入力（kN）	プッシュアウト（N）	トルクアウト（N・m）
M3	6.2	14.7	1,960	2.9	6.9	1,180	2.5
M4	7.2	15.7	2,160	4.9	7.8	1,280	3.9

※製品性能の数値は参考値です。取付条件および板材条件により数値は変化します。事前に十分なテストを行ってからご使用下さい。

規格表

ねじ	型番	L ±0.1													最小板厚	取付穴径 0.00～+0.08	D -0.08～0.00	B ±0.2	穴中心と板端の最小距離
ねじ	型番	3	4	5	6	7	8	9	10	11	12	13	14	15	最小板厚	取付穴径 0.00～+0.08	D -0.08～0.00	B ±0.2	穴中心と板端の最小距離
M3	RST-6.2-M3-	○	○	○	○	○	○	○	○	○	○	○	○	○	1.0	6.2	6.18	7.2	7.0
M4	RST-7.2-M4-	-	○	○	○	○	○	○	○	-	○	-	-	○	1.0	7.2	7.18	8.2	8.0
ねじ部長さ S		全ねじ													-

外形図

使用方法・使用事例

使用方法

指定の寸法で穴を開けた板材にスペーサーをはめ込み、ローレットフランジ部がフラットになるように圧入します。

カタログ

商品TOP

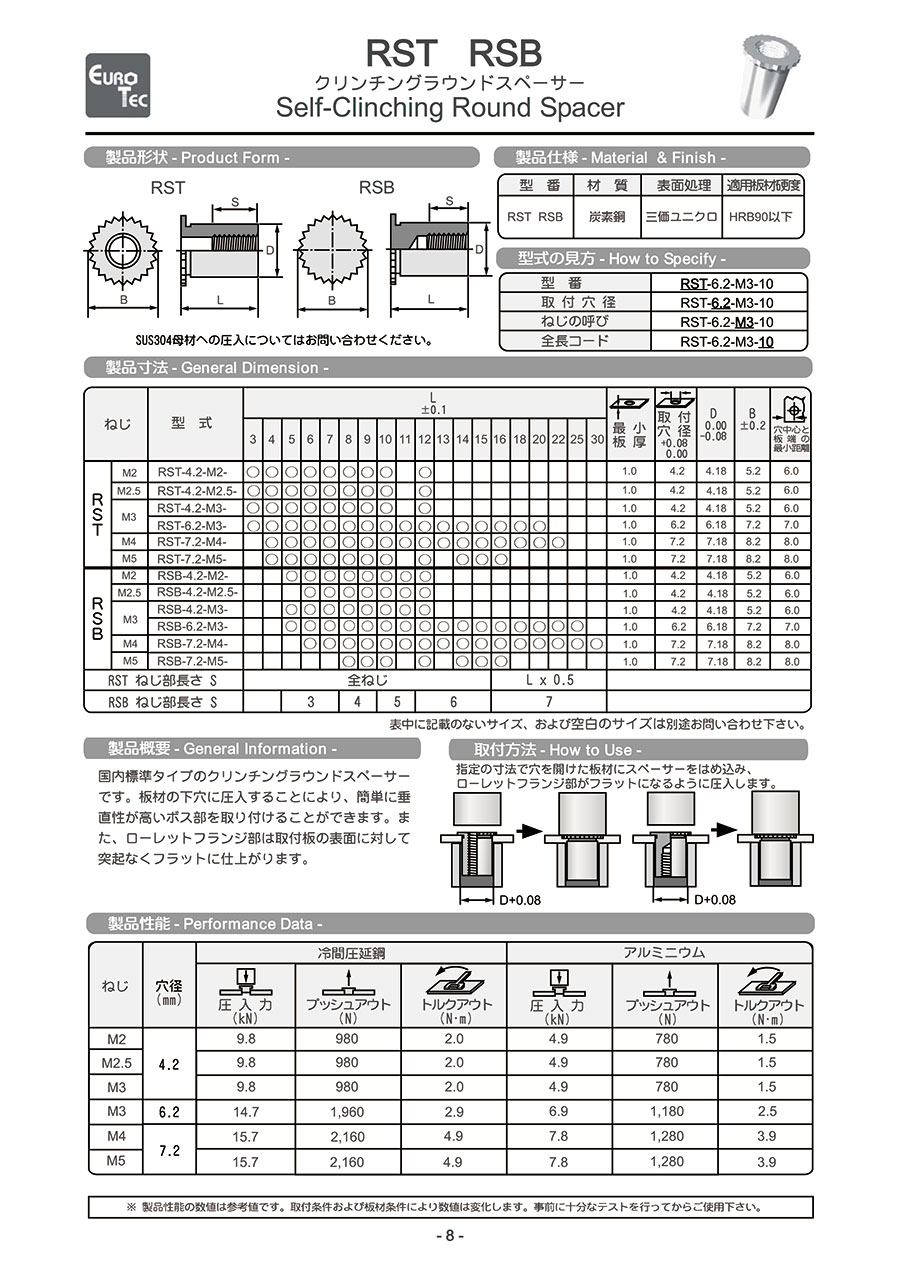

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
