サンドビック コロミル490用チップ H13A

製品特長・仕様

広範囲な加工領域と4コーナチップで工具交換を大幅削減

4コーナ仕様で、1コーナあたりの工具コスト削減。

テーブル送り30%以上アップ可能 部品加工単価を削減

高硬度鋼で高剛性のボディ

• 多刃仕様設計ボディで高能率。

安心設計のチップシート

• フラットなチップ拘束面で安定寿命。
• 大きな平面部を設け、フラットな面同士をあてることでチップシートの剛性と精度を確保。
• ポジティブチップブレーカにより、低切削抵抗。

高精度底面仕上げとスムーズな側面段差を実現 抜群の加工精度

低切削抵抗のチップ設計
平行ランドの最適化により、シャープな切れ味で抜群の仕上げ面が得られます。

底面粗さ：Ra0.8μm以下
高剛性のチップシートにより良好な面精度を確保。
側面段差0.03mm以下（AP≦2mm）の90°を実現

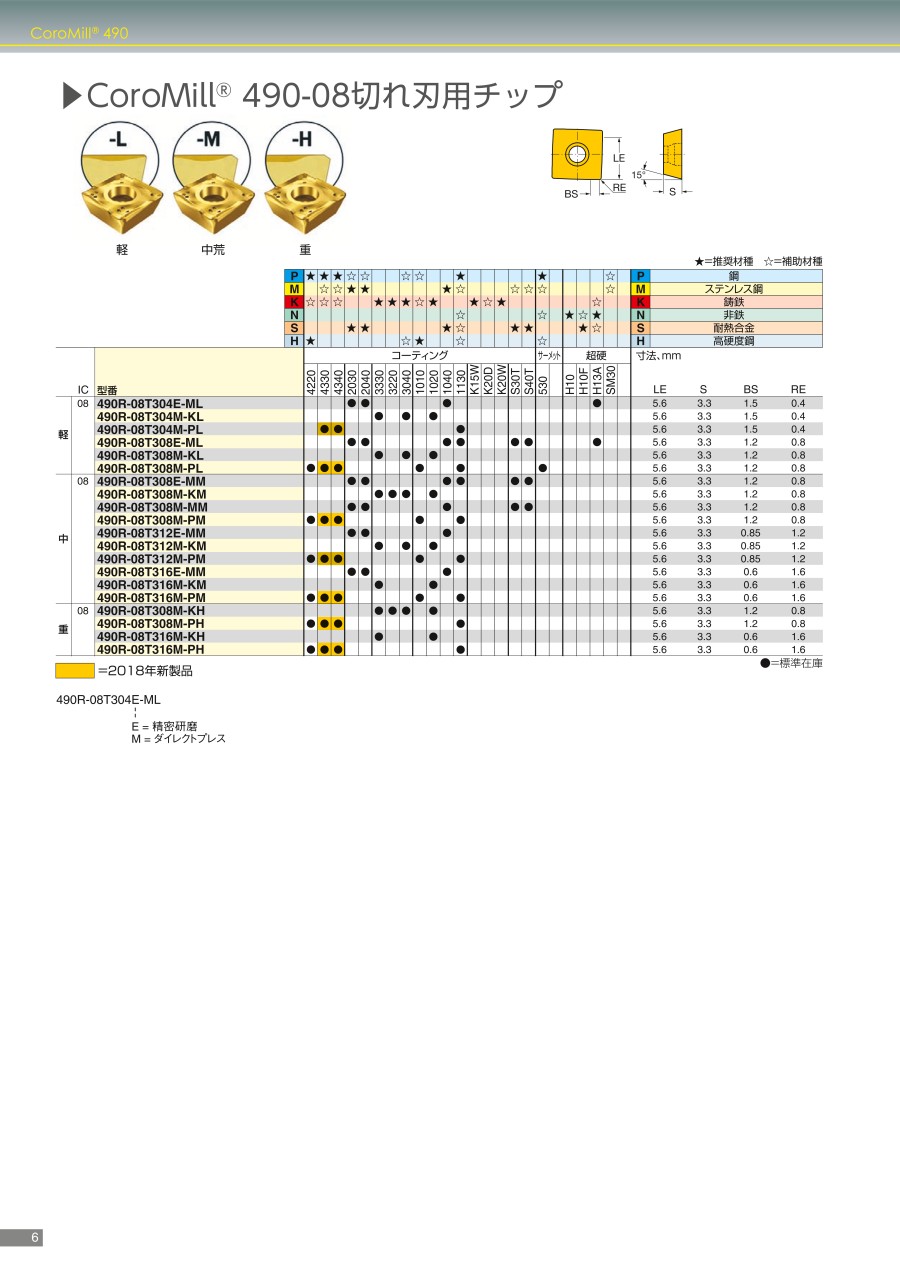

外形図

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：
正面フライス カッター径
25mm 切削幅10mm

1） コロマント被削材分類

適用被削材

★=推奨材種 ☆=補助材種
