製品特長・仕様
製品の基本仕様・特長
- 刃開き調整ボルトを締めることにより、刃開きを狭くできます。
- 外径6mmのホースを使用してください。ワンタッチで脱着できます。
| 型番（本体のみ） | 質量（g） | 空気消費量（cm3/回） | 加圧力（N） | 使用空気圧（MPa） |
|---|---|---|---|---|
| MSB10 | 271 | 105 | 1,493 | 0.4～0.5 |
| MSB20 | 487 | 268 | 3,490 | 0.5～0.6 |
| MSB30 | 925 | 631 | 5,531 | 0.5～0.6 |
規格表
単位：mm
| 型番（本体のみ） | A | B | C | F | Q |
|---|---|---|---|---|---|
| MSB10 | 117 | 36 | 30 | 28 | 6 |
| MSB20 | 136 | 45 | 40 | 36 | 6 |
| MSB30 | 177 | 56 | 60 | 46 | 6 |

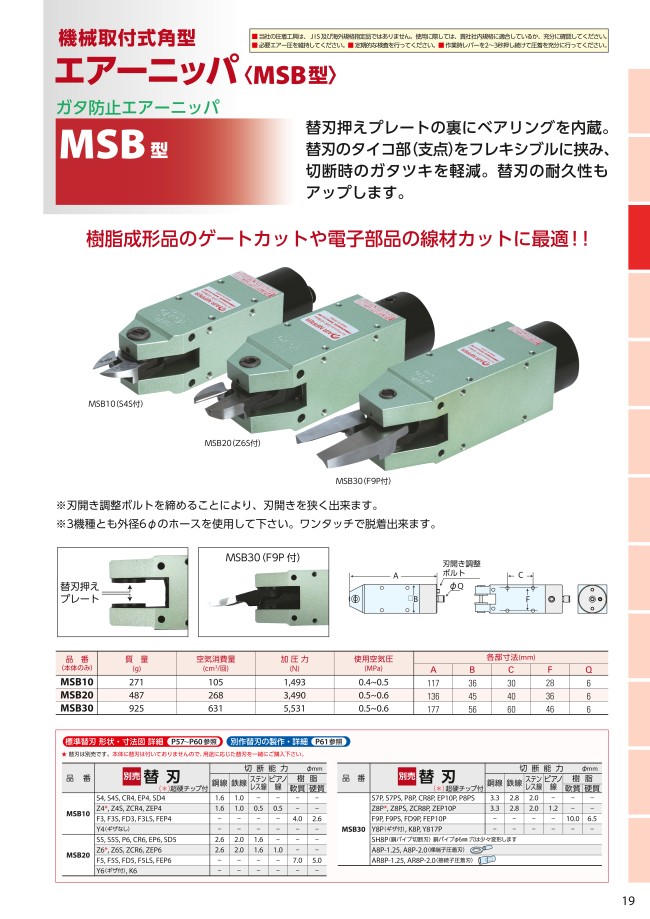

外形図
注意事項
- 必要エアー圧を維持してください。
- 定期点検を行ってください。
対応替刃
対応替刃については以下をご覧ください。
絞り込み条件：16 項目の仕様が未選択です
切断能力(鉄線)(mm)
- 1
- 2
- 2.8
切断能力(銅線)(mm)
- 1.6
- 2.6
- 3.3
切断能力(ABS樹脂)(mm)
- 4
- 7
- 10
加圧力(N)
- 1493
- 3490
- 5531
空気消費量(cm³/回)
- 105
- 268
- 631
使用空気圧(MPa)
- 0.4～0.5
- 0.5～0.6
替刃金属用
- S4
- S5
- P8P
替刃樹脂用
- F3
- F5
- F9P
取付穴A
- 28
- 36
- 46
取付穴B
- 30
- 40
- 60
JANコード
- 4953881525512
- 4953881525611
- 4953881525710
トラスココード
- 487-2380
- 487-2371
- 487-2363
質量(g)
- 275
- 480
- 910
使用空気圧力(MPa)統合
- 0.4～0.5
- 0.5～0.6
全長(mm)
- 117
- 136
- 177
幅(mm)
- 36
- 45
- 56
タイプ
- MSB
出荷日
- すべて
- 1日以内
詳細情報
基本情報
樹脂成形品のゲートカットや電子部品、電装部品などの線材カットに最適なエアーニッパです。
【特長】
・替刃押さえプレートの裏にベアリングを内蔵。
・替刃のタイコ部（支点）をフレキシブルに挟み、切断時のガタツキを軽減。替刃の寿命もアップ。
・刃開き調整ボルトを締めることにより刃開きを狭くできます。
・替刃は付属していないので、用途に合った替刃を選択可能。
【主な用途】
・樹脂成形品のゲートカット
・電子部品、電装部品などの線材カット
ご注意
- 商品画像は一例です。型番により寸法や細部の形状などが異なります。
- 替刃は付属しません。用途に応じた替刃を別途ご用意ください。
