首振ラチェットハンドル 差込角6.35mm
- 通常単価(税別)
- 3,060円～8,996円特別価格
- 税込単価
- 3,366円～9,896円特別価格
【特長】・コンパクトなヘッドの首振りタイプで、手の届きにくい狭い箇所での作業に最適。・72枚歯で送り角...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
【特長】
・コンパクトなヘッドの首振りタイプで、手の届きにくい狭い箇所での作業に最適。
・72枚歯で送り角度5°。
・ワンプッシュ操作でソケット交換可能。
・ラチェット頭部の可動は15度づつの角度調節できる。
・握りやすいハンドル形状。
【用途】
・ボルト・ナットの締付け・緩め作業用。
商品仕様
製品特長・仕様
製品の基本仕様・特長
ロングサイズのため手が届きづらい箇所の作業に最適。（RH2FHL）
超ロングサイズのため奥深い箇所の作業に最適。（RH2FHX）
極限まで無駄を省き、薄型・軽量・コンパクト化を実現。ヘッド部に歯数72枚のギアを内蔵し、送り角5°を実現。歯数を増やしつつもギアとカムが8段噛合う新機構（クサビ式）にすることで、確実な仕事と、効率の良い操作性を両立しました。小刻みに、そして軽やかに響く新たなクリック音が、作業へと没頭させることでしょう。
狭い場所にあるボルト等にアクセスしたいときや、作業が困難で振り幅が制限される狭い場所でも、15°づつで角度調整可能な新機構を追加し、ロスなくスムーズな作業ができます。
こだわりのグリップデザイン
中央部にある統一デザインされたTONEのロゴは､ブランドのアイデンティティを表現するだけでなく滑り止めの機能も果たした合理的なデザイン。グリップ部は、回転方向に力を加えた際に必要な強度を確保しながら製品の軽量化のために余肉を削ぎ落としたI字断面グリップ。
美しい光沢梨地仕上げ。
ソケットホールド機構
着脱する場合、必ずプッシュボタンを押しながら行ってください。
リペアキットRK-RH2FH
- 適応機種：RH2FHS、RH2FH、RH2FHL、RH2FHX
部品展開図
部品一覧表
| NO. | 部品名 | 個数 |
|---|---|---|
| 1 | 歯車組立 | 1 |
| 2 | 防塵用フタ | 1 |
| 3 | 小ハンドル | 1 |
| 4 | ブッシュ | 1 |
| 5 | スプリング | 1 |
| 6 | 止め輪 | 1 |
| 7 | クサビ | 1 |
| 8 | ピン | 1 |
※部品単位での販売はいたしておりません。
規格表
| 型番 | 差込角 dr.（mm） | 寸法（mm） | 質量（g） | |||
|---|---|---|---|---|---|---|
| D | H | T | L | |||
| RH2FHL | 6.35 | 19.3 | 20 | 9.5 | 172 | 130 |
| RH2FHX | 6.35 | 19.3 | 20 | 9.5 | 222 | 150 |
外形図
選定サポート情報
型番表示の見方
| A 製品名 | B 差込角 | C 特長 | D 長さ | ||||
|---|---|---|---|---|---|---|---|
| RH | ラチェットハンドル | 2 | 6.35 | F | 首振 | S | ショート |
| NS | スピンナハンドル | 3 | 9.5 | C | コンパクト | L | ロング |
| - | - | 4 | 12.7 | H | ホールドタイプ | X | 超ロング |
注意・禁止事項
- 工具は本来の使用目的以外には使用しないでください。
- ボルト・ナットのサイズに合ったものを使用してください。
- ソケットは完全にナットがかくれるまで差し込んで使用してください。（図1）
- ソケット、アタッチメント類は手動工具です。インパクトレンチなどの動力工具に使用しないでください。（図2）
- ラチェットハンドルの操作はゆっくりていねいにしてください。
- 左右の切り替えは完全にしてください。歯と爪の噛み合いが不完全となり、爪や歯が破損し、空回りして滑って危険です。（図3）
- ラチェットハンドル内部にゴミが付着すると噛み合いが悪くなります。定期的に点検してください。
- 柄にパイプを継ぎ足して使用しないでください。過大負荷により破損して大変危険です。（図4）
- ハンマーなどで叩いて衝撃を与えないでください。（図5）
- ハンマー代わりに使用しないでください。
- 角ドライブ（凸差込角）は根元まで完全に差し込んでください。（図6）
- 角ドライブ凹部ボール溝の規格が違うとソケット類がホールドできない時があります。
- ショックを与えるとホールド機構が外れる時があります。
- ジョイント類は凸ドライブと凹ドライブとその間の部品で構成され、トルク伝達効率が低く、衝撃トルクに弱いので乱暴に使用しないでください。JIS・ISO規格ともにラチェットハンドルに比べ約半分の強さです。（図7）
- 本製品は全長が長いため、小さな手力で高トルクが発生します。通常のボルト締付け力を超える過大なトルクはかけないでください。

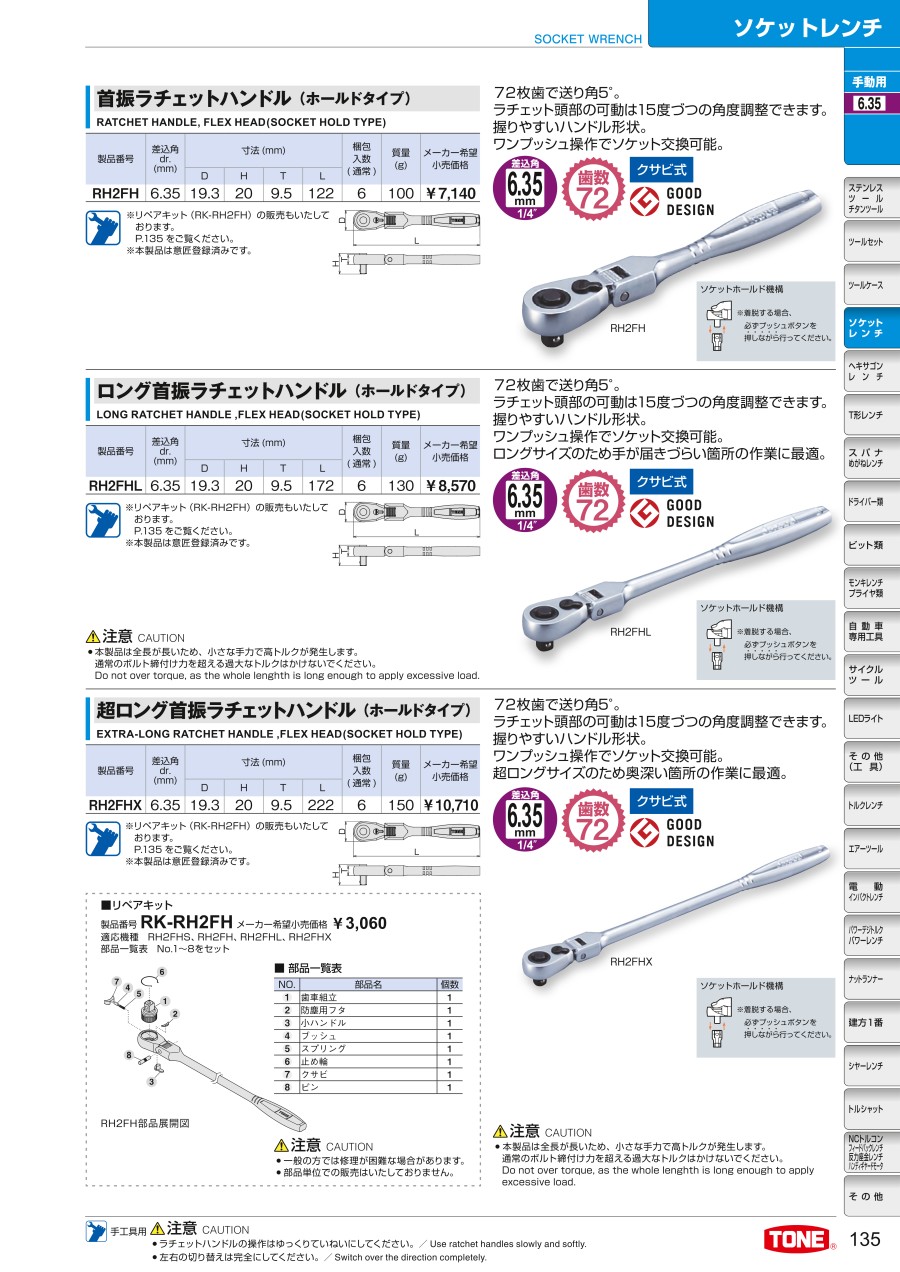

カタログ
