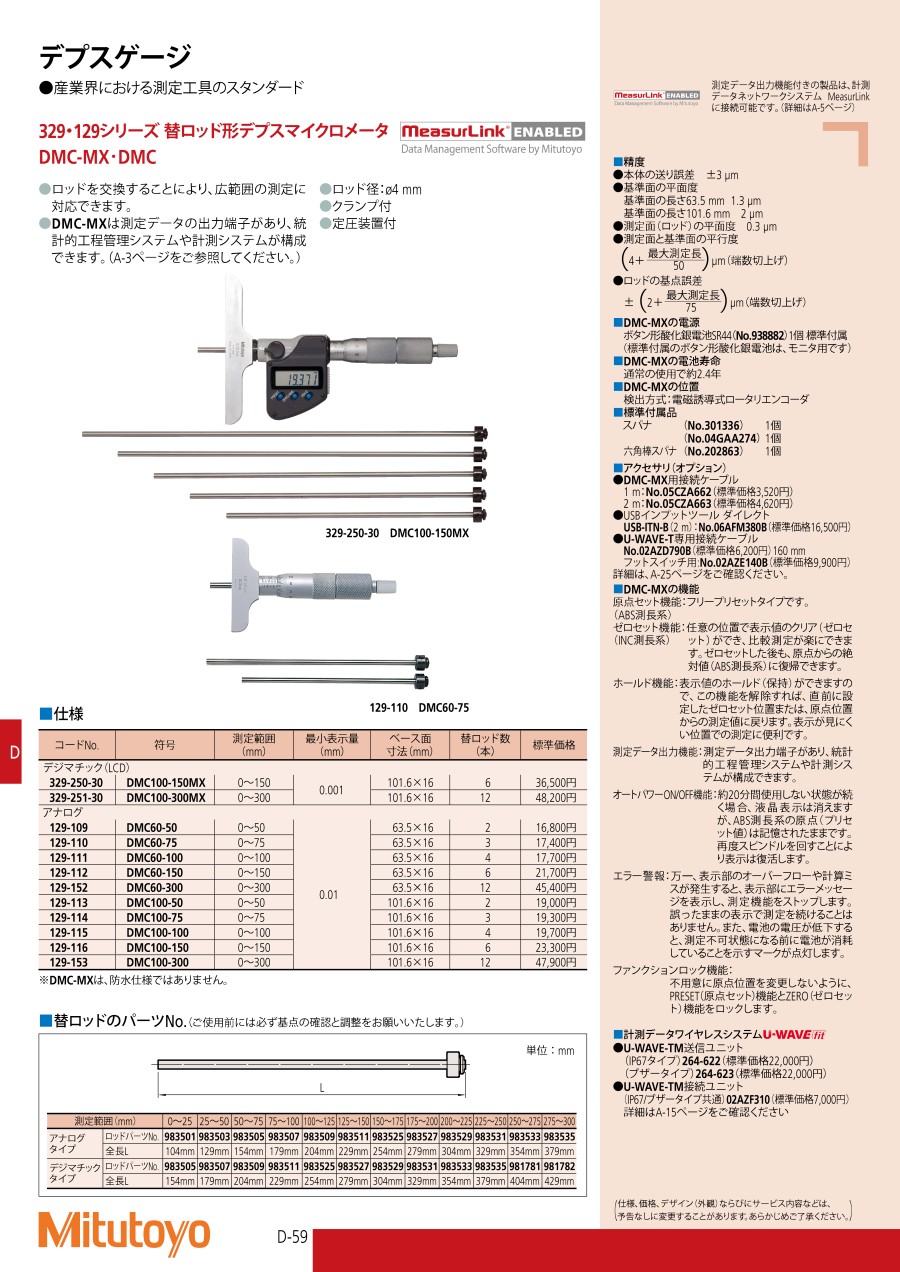

替ロッド形デプスマイクロメータ DMC100-150MX

特長

• ロッドを交換することにより、広範囲の測定に対応できます。
• 測定データの出力端子があり、統計的工程管理システムや計測システムが構成できます。

電池寿命

通常の使用で約2.4年

位置

検出方式：電磁誘導式ロータリエンコーダ

標準付属品

レンチ、替ロッド×6種、テスト用電池

機能

• 原点セット機能（ABS測長系）：フリープリセットタイプです。
• ゼロセット機能（INC測長系）：任意の位置で表示値のクリア（ゼロセット）ができ、比較測定が楽にできます。ゼロセットした後も、原点からの絶対値（ABS測長系）に復帰できます。
• ホールド機能：表示値のホールド（保持）ができますので、この機能を解除すれば、直前に設定したゼロセット位置または、原点位置からの測定値に戻ります。表示が見にくい位置での測定に便利です。
• 測定データ出力機能：測定データ出力端子があり、統計的工程管理システムや計測システムが構成できます。
• オートパワーON/OFF機能：約20分間使用しない状態が続く場合、液晶表示は消えますが、ABS測長系の原点（プリセット値）は記憶されたままです。再度スピンドルを回すことにより表示は復活します。
• エラー警報：万一、表示部のオーバーフローや計算ミスが発生すると、表示部にエラーメッセージを表示し、測定機能をストップします。誤ったままの表示で測定を続けることはありません。また、電池の電圧が低下すると、測定不可状態になる前に電池が消耗していることを示すマークが点灯します。
• ファンクションロック機能：不用意に原点位置を変更しないように、PRESET（原点セット）機能とZERO（ゼロセット）機能をロックします。

替ロッド

注意・禁止事項

ご使用の前に

1. シンブルを全行程にわたって回転させ、引っ掛かりや作動にムラが無いか確認してください。
2. デジマチックタイプの電池は、SR44（コードNo.938882）を使用してください。
3. 基準面、測定面のゴミやホコリを取り除いてください。
4. 精密定盤などの平面度が保証されている面に基準面を押し当てながら、ゆっくりと測定面を接触させ、ラチェットストップを使用し3～5回（1.5～2回転）廻して測定力をかけて基点を確認してください。
基点が25mm以上の場合にはゲージブロックを使用し基点を確認してください。（図1）
基点がずれている場合は、スリーブ（外筒）を回転させて基点合わせを行ってください。
5. ロッドを交換する場合は、ロッドカラーとスピンドル端面の接触部分のゴミやホコリを取り除いてください。（写真1）
6. デジマチックタイプでは、出力コネクタのカバーのねじや電池蓋はパッキンがはみ出さないように締付けてください。（図2）

ご使用中

1. 必ず測定範囲内でのご使用をお願いいたします。（図3）
2. 目盛の読取りは、正面に視線を置いて視差に注意してください。（図4）
3. 1μm単位の読取りは、外筒基準線とシンブル目盛線の重なる量によって読取ります。（図5）
4. デジマチックタイプでは、エラー表示やカウントが異常になる場合は、一度電池を取り外し再度セットし直してください。
5. ロッド、ベース、基準面は、外部からの衝撃を与えないように注意してご使用ください。
6. 長時間使用する場合には、温度変化により基点変化が発生する可能性がありますので定期的な基点確認を行ってください。

落下や衝撃などで破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いか確認して全体を清掃してください。水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. クランプは解除して、高温や高湿にならない場所へ保管してください。
3. 長期保管する場合は、ミクロール（コードNO.207000）でロッド、基準面を防錆処理して、電池を取り外してください。
