スーパーツール

スクリューサポート ロングストロークタイプ（2個1組）

スクリューサポート ロングストロークタイプ（2個1組）
この商品のFAQをみる（1件）
通常単価(税別)
8,796円～22,567円
税込単価
9,676円～24,824円

業界初、2段階式調整のスクリューサポート。【特長】・2段階式調整によりロングス...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
    数量：

    商品情報

    スクリューサポートロングストロークの特長

    • 重量物のサポートやクランプの高さ調整、切削時のビビリの抑制にも最適。
    • 中間おねじを設けたことで、ロングストロークを実現。（メーカー比1.5～2倍）
    • 荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消した画期的なスクリューサポート。
    • 中間おねじの調整は、上部と下部のねじが、同方向にピッチ違いであるため微調整が出来、軽い力で作業が可能。
    • おねじをロックするロックネジ（ロックピース付）で、ねじの緩みを抑制防止。
    掴みやすく回しやすい

    掴みやすく回しやすい

    操作する中間おねじはスペースに余裕があり、掴みやすく回しやすいため、簡単にテンションを書けることが出来、ワークをガッチリサポートすることができる。

    位置決めや微調整、軽い力でラクラク操作

    位置決めや微調整、軽い力でラクラク操作

    締め付け時、中間おねじを操作することで、上部おねじは下部ねじピッチに上部ねじピッチを減らした分だけ上昇するため、細目として操作でき、微調整及び軽い力で操作が可能。

    抜け止め用止め輪付

    抜け止め用止め輪付

    ねじが安易に抜けないので、安心して使用できる。

    ロックねじでゆるみにくい

    ロックねじでゆるみにくい

    従来品のロックナットでは加工中振動で緩み、ビビリが発生しやすい。側面のロックねじを締め付けることでねじをロックし、緩みにくい。また、真鍮付のためねじを痛めない。

    ワークを傷つけない

    ワークを傷つけない

    締め付け時、中間おねじを操作することで上部おねじや本体は回転しないため、ワークやベースを傷つけやすい

    ロングストローク

    ロングストローク

    従来品より1.5〜2倍（メーカー比）

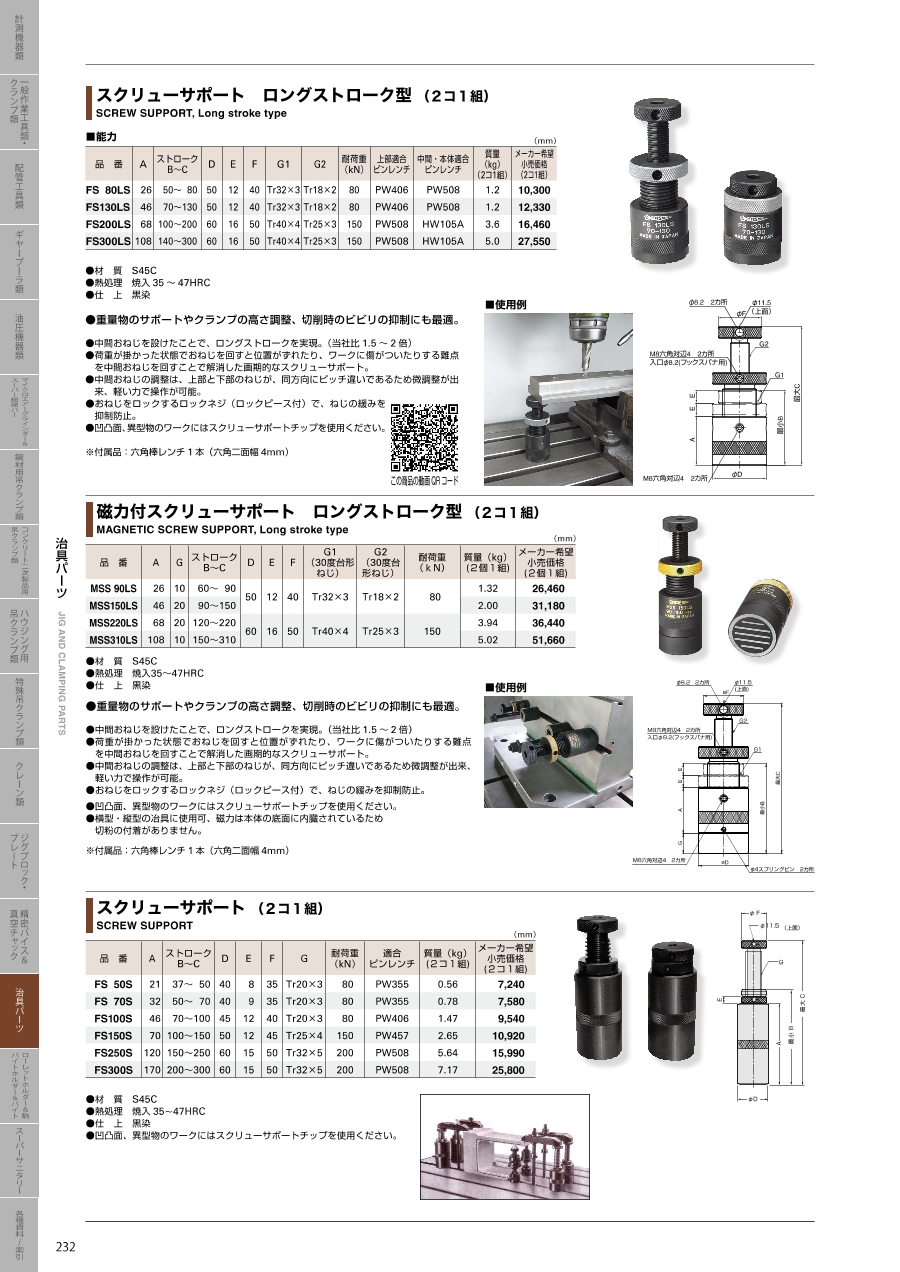

    寸法図

    寸法図

    品番Aス卜ローク
    B～C    		DEFG1
    （30度台型ねじ）    		G2
    （30度台型ねじ）    		耐荷重
    （kN）    		質量
    （kg/個）
    FS 80LS2650～80501240Tr32×3Tr18×2800.6
    FS 130LS4670～1300.8
    FS 200LS68100～200601650Tr40×4Tr25×31501.8
    FS 300LS108140～3002.5

    単位：mm

    • ※ 付属品:六角棒レンチ（六角対辺4mm）1本付

    製品仕様

    材質S45C
    熱処理HRC35～47
    仕上げ黒染め
    製品スペックストローク（mm）：FS80LS（50～80）、FS130LS（70～130）、FS200LS（100～200）、FS300LS（140～300）
    製品スペック耐荷重（kN）：FS80LS・130LS（80kN）、FS200LS・300LS（150kN）
    製品スペック2個1組（付属品：六角棒レンチ1本）

    開発秘話



    従来のスクリューサポートではセッティングが難しいとのユーザー様の声があり、当社が開発。

    型番リスト

    表示件数
  • 1
    • 型番
    FS80LS
    FS130LS
    FS200LS
    FS300LS

    最低高さ

    (mm)

    最高高さ

    (mm)

    トラスココード

    質量

    (g)

    耐荷重

    (kN)

    		RoHS?最小発注数量
    50
    80
    765-2488
    1200
    80
    10
    1個
    70
    130
    765-2453
    1200
    80
    10
    1個
    100
    200
    765-2461
    3600
    150
    10
    1個
    140
    300
    765-2470
    5000
    150
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,796円
    ( 9,676円 )
    4日目
    10,175円
    ( 11,193円 )
    4日目
    13,482円
    ( 14,830円 )
    3日目
    22,567円
    ( 24,824円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    業界初、2段階式調整のスクリューサポート。
    【特長】
    ・2段階式調整によりロングストローク。
    ・微調整可能。
    ・ワークの底面が傷つきにくい。
    【用途】
    ・重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スクリューサポート ロングストロークタイプ（2個1組）のレビュー
    4.5平均満足度：4.52件のレビュー
    金型のクランプ
    5
    満足度：5.02020/02/01
    金型によっていろいろ高さが違うので調整しながら使っています。 範囲が広いので便利。
    0人が参考にしています。
    ワークのクランプ
    4
    満足度：4.02018/05/31
    治具やワークのクランプに使用しています。高さの調整がしやすいので便利です。品質も問題なしです。
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qストロークは従来品のどのくらいありますか？
    A
    従来品の1.5～2倍です。
