彌満和製作所

ソリッドダイス D メートルねじ用

Name: ソリッドダイス D メートルねじ用
Brand: 彌満和製作所
SKU: 223006645367
Rating: 4.3 (12 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（12件）

通常単価(税別): 4,670円～175,780円

税込単価: 5,137円～193,358円

ダイスの振れ精度を向上させたソリッドダイス。【特長】・高速度工具鋼（HSS）を...

詳細情報を確認する

ダイス種類
ソリッドダイス
ねじ種類
メートル
本体材質
ハイス
等級
II
表面処理
無

未確定：候補が511型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

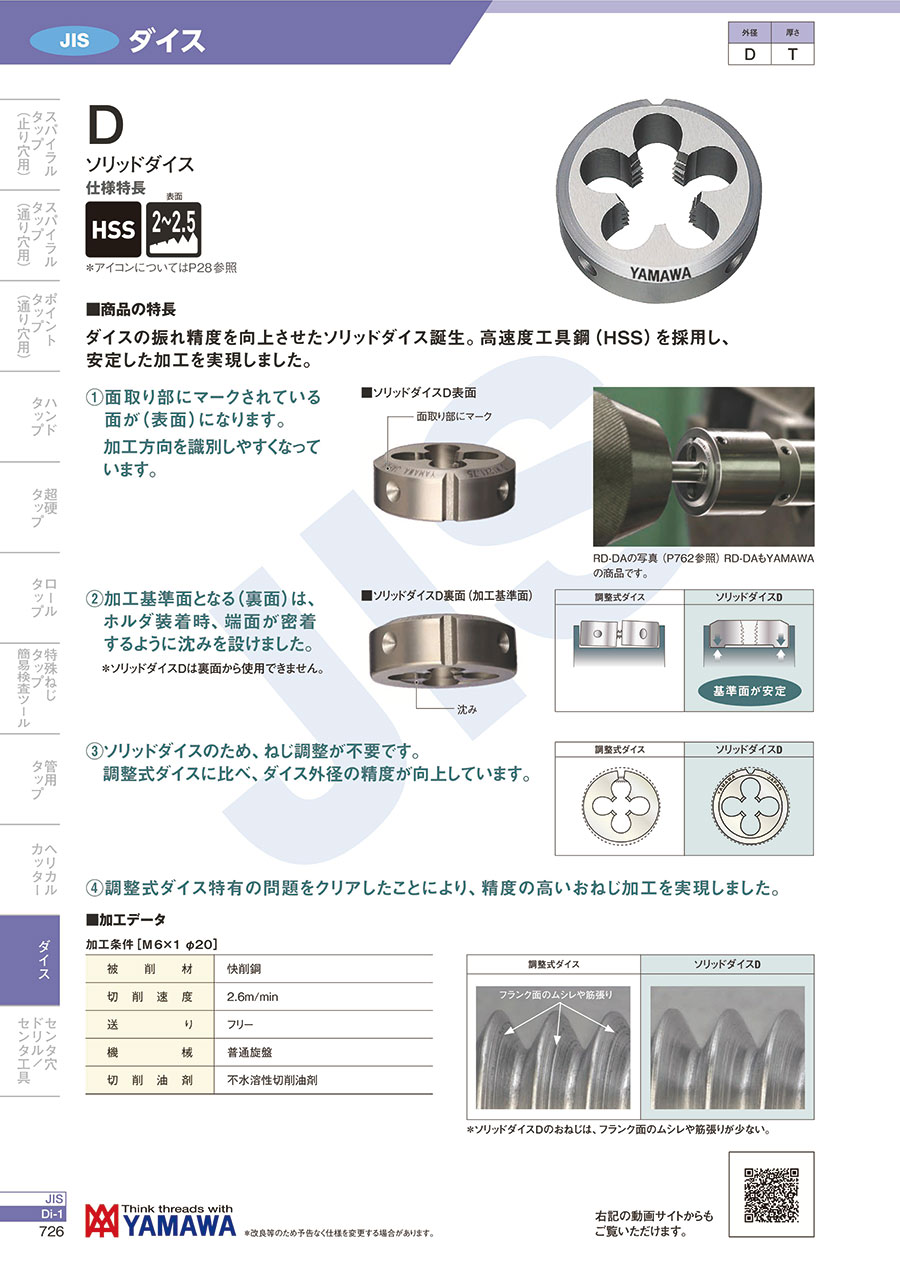

ソリッドダイス D メートルねじ用の外形図

TYPED-1:Φ50（直径50mm）以下の寸法図

TYPED-2:Φ63（直径63mm）以上の寸法図

この商品の主な特長について

1.面取り部にマークし、加工方向を識別しやすくしている

※ TYPED-2:Φ63（直径63mm）は面取り部はありません。

ソリッドダイスD表面/面取り部にマーク

使用例

2.加工基準面となる裏面は、ホルダー装着時、端面が密着するように沈みを設けている

※ ソリッドダイスＤは裏面から使用できません。

ソリッドダイスD裏面（加工基準面）/沈み

調整式ダイス/ソリッドダイスD:基準面が安定

3.ソリッドダイスのため、ねじ調整が不要

調整式ダイスに比べ、ダイス外径の精度が向上。

調整式ダイス/ソリッドダイスD

4.調整式ダイス特有の問題をクリアし、精度の高いおねじ加工を実現

ダイスサイズ	M6×1 φ20
被削材	快削鋼
切削速度	2.6m/mln
送り	フリー
機械	普通施盤
切削油剤	不水溶性切削油剤

調整式ダイス:フランク面のムシレや筋張り/ソリッドダイスD

※ ソリッドダイスＤのおねじは、フランク面のムシレや筋張りが少ない

型番リスト

表示件数

...

型番

呼び

切りくず穴数

形状

トラスココード

ピッチ、山数

(mm)

最小発注数量

M56	8	2	-	1.5	120	30	1個
M56	8	2	-	2	120	30	1個
M56	8	2	-	3	120	30	1個
M56	8	2	-	4	120	30	1個
M56	8	2	-	5.5	120	36	1個
M58	8	2	-	1.5	120	30	1個
M58	8	2	-	2	120	30	1個
M58	8	2	-	3	120	30	1個
M58	8	2	-	4	120	30	1個
M60	8	2	-	1.5	120	30	1個
M60	8	2	-	2	120	30	1個
M60	8	2	-	3	120	30	1個
M60	8	2	-	4	120	30	1個
M60	8	2	-	5.5	120	36	1個
M62	8	2	-	1.5	120	30	1個
M62	8	2	-	2	120	30	1個
M62	8	2	-	3	120	30	1個
M62	8	2	-	4	120	30	1個
M64	8	2	-	1.5	120	30	1個
M64	8	2	-	2	120	30	1個
M64	8	2	-	3	120	30	1個
M64	8	2	-	4	120	30	1個
M64	8	2	-	6	120	36	1個
M65	8	2	-	1.5	120	30	1個
M65	8	2	-	2	120	30	1個
M65	8	2	-	3	120	30	1個
M65	8	2	-	4	120	30	1個
M65	8	2	-	6	120	36	1個
M68	10	2	-	1.5	120	30	1個
M68	10	2	-	2	120	30	1個
M68	10	2	-	3	120	30	1個
M68	10	2	-	4	120	30	1個
M68	10	2	-	6	120	36	1個
M70	10	2	-	1.5	120	30	1個
M70	10	2	-	2	120	30	1個
M70	10	2	-	3	120	30	1個
M70	10	2	-	4	120	30	1個
M70	10	2	-	6	120	36	1個
M72	10	2	-	1.5	120	30	1個
M72	10	2	-	2	120	30	1個
M72	10	2	-	3	120	30	1個
M72	10	2	-	4	120	30	1個
M72	10	2	-	6	120	36	1個
M75	10	2	-	1.5	120	30	1個
M75	10	2	-	2	120	30	1個
M75	10	2	-	3	120	30	1個
M75	10	2	-	4	120	30	1個
M75	10	2	-	6	120	36	1個
M76	10	2	-	1.5	120	30	1個
M76	10	2	-	2	120	30	1個
M76	10	2	-	3	120	30	1個
M76	10	2	-	4	120	30	1個
M76	10	2	-	6	120	36	1個
M78	10	2	-	2	120	30	1個
M80	10	2	-	1.5	120	30	1個
M80	10	2	-	2	120	30	1個
M80	10	2	-	3	120	30	1個
M80	10	2	-	4	120	30	1個
M80	10	2	-	6	120	36	1個
M1	3	1	775-9240	0.25	16	5	1個

通常単価(税別) (税込単価)	通常出荷日

172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
172,420円 ( 189,662円 )	3日目
6,910円 ( 7,601円 )	3日目

...

基本情報

基本情報

ダイスの振れ精度を向上させたソリッドダイス。
【特長】
・高速度工具鋼（HSS）を採用し、安定した加工を実現
・面取り部にマークされている面が表面となる
・加工基準面となる裏面は、ホルダー装着時、端面が密着するように沈みを設けている
・ソリッドダイスのため、ねじ調整が不要で調整式ダイスに比べ、ダイス外径の精度が向上
・調整式ダイス特有の問題をクリアし、精度の高いおねじ加工を実現
【用途】
・各種被削材のおねじ加工に、手廻し加工から機械加工まで便利
・NCツーリングと組合わせて、MCでも加工可能

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
