スーパーツール

転造オートスライドローレットホルダ（アヤ目用）

転造オートスライドローレットホルダ（アヤ目用）
この商品のFAQをみる（1件）
通常単価(税別)
18,321円～19,415円
税込単価
20,153円～21,357円

丸棒のローレット加工に使用する転造オートスライドローレットホルダー。【特長】・...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

    転造オートスライドローレットホルダ（アヤ目用）

    国内標準ローレット駒アヤ目用

    国内標準ローレット駒アヤ目用

    駒なし、駒取付用ピン付

    駒なし、駒取付用ピン付

    特長

    • 取付け簡単。
    • ローレット保持部の初期位置設定機構付。
    • 初期位置がはっきりわかるため、自動盤、NC 旋盤への装着も容易。
    • 正確な位置決め不要。
    • 芯ずれは、オートスライド機構により自動調芯可能。
    • 調芯範囲は、初期位置に対心。±2.5mm。
    • きれいな仕上がり。
    • 「オートスライドローレットホルダー」は、ローレット駒保持部が上下に移動することにより、2個のローレット駒に発生する転造力の差をなくし、均一な溝深さのローレット加工を可能にした。

    製品仕様

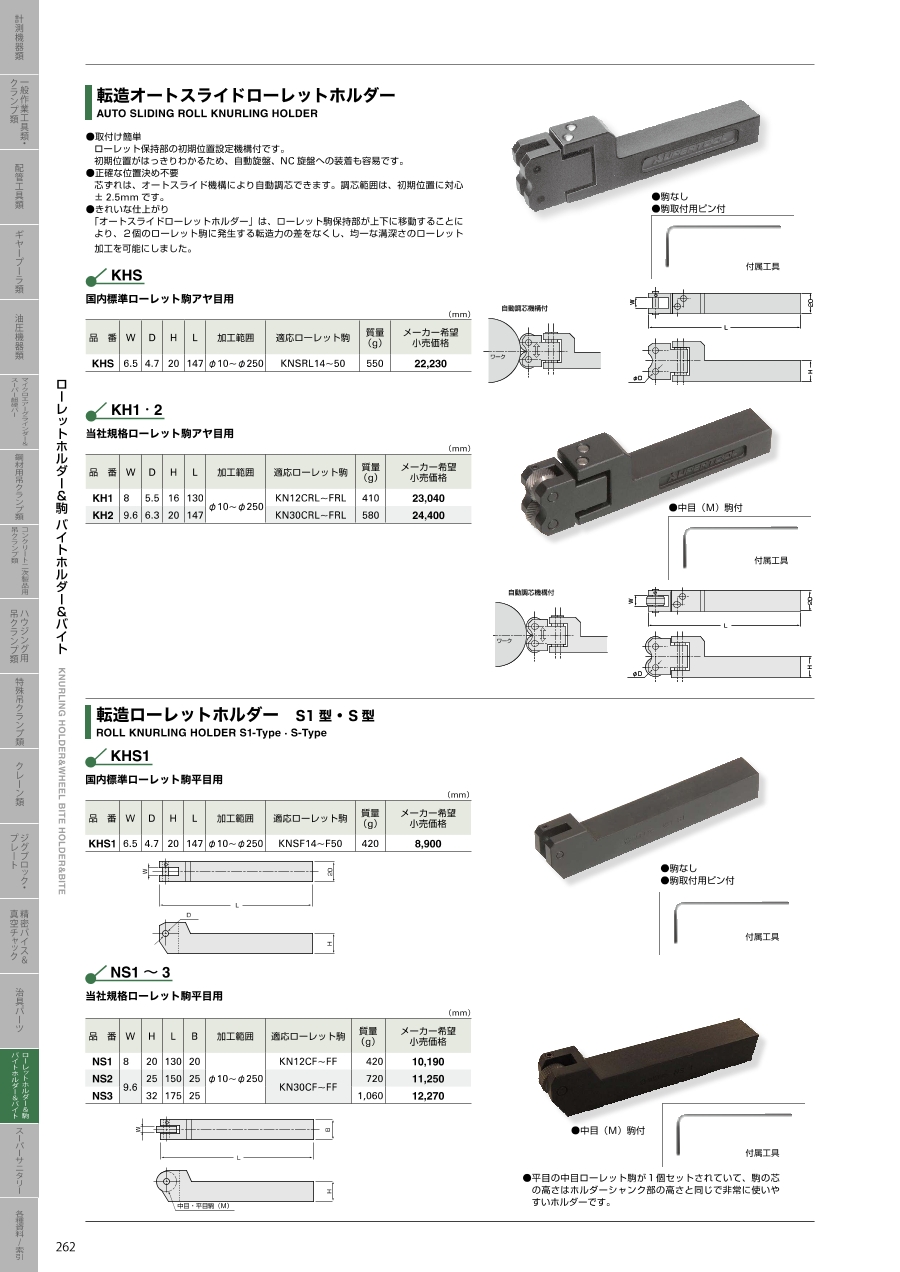

    寸法図

    寸法図

    品番WDHL
    KHS6.54.720147

    開発秘話



    ユーザー様の声があり、ラインナップ強化。

    型番リスト

    表示件数
  • 1
    • 型番
    KH1
    KH2

    高さ

    (mm)

    全長

    (mm)

    適合ローレット駒

    JANコード

    トラスココード

    重量

    (g)

    		RoHS?最小発注数量
    16
    130
    KN12CRL～FRL
    4967521179287
    270-0905
    410
    10
    1個
    20
    147
    KN30CRL～FRL
    4967521179294
    270-0913
    580
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,321円
    ( 20,153円 )
    4日目
    19,415円
    ( 21,357円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    丸棒のローレット加工に使用する転造オートスライドローレットホルダー。
    【特長】
    ・芯ずれは、オートスライド機構により自動調芯可能。
    ・2個のローレット駒に発生する転造力をなくし、均一な溝深さのローレット加工が可能。
    ・国内標準ローレット駒アヤ目用。
    ・自動盤、NC旋盤への装着が簡単。
    【用途】
    ・丸棒のローレット加工に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    転造オートスライドローレットホルダ（アヤ目用）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q加工中は油は必要ですか？
    A
    必要です。
