イマオコーポレーション

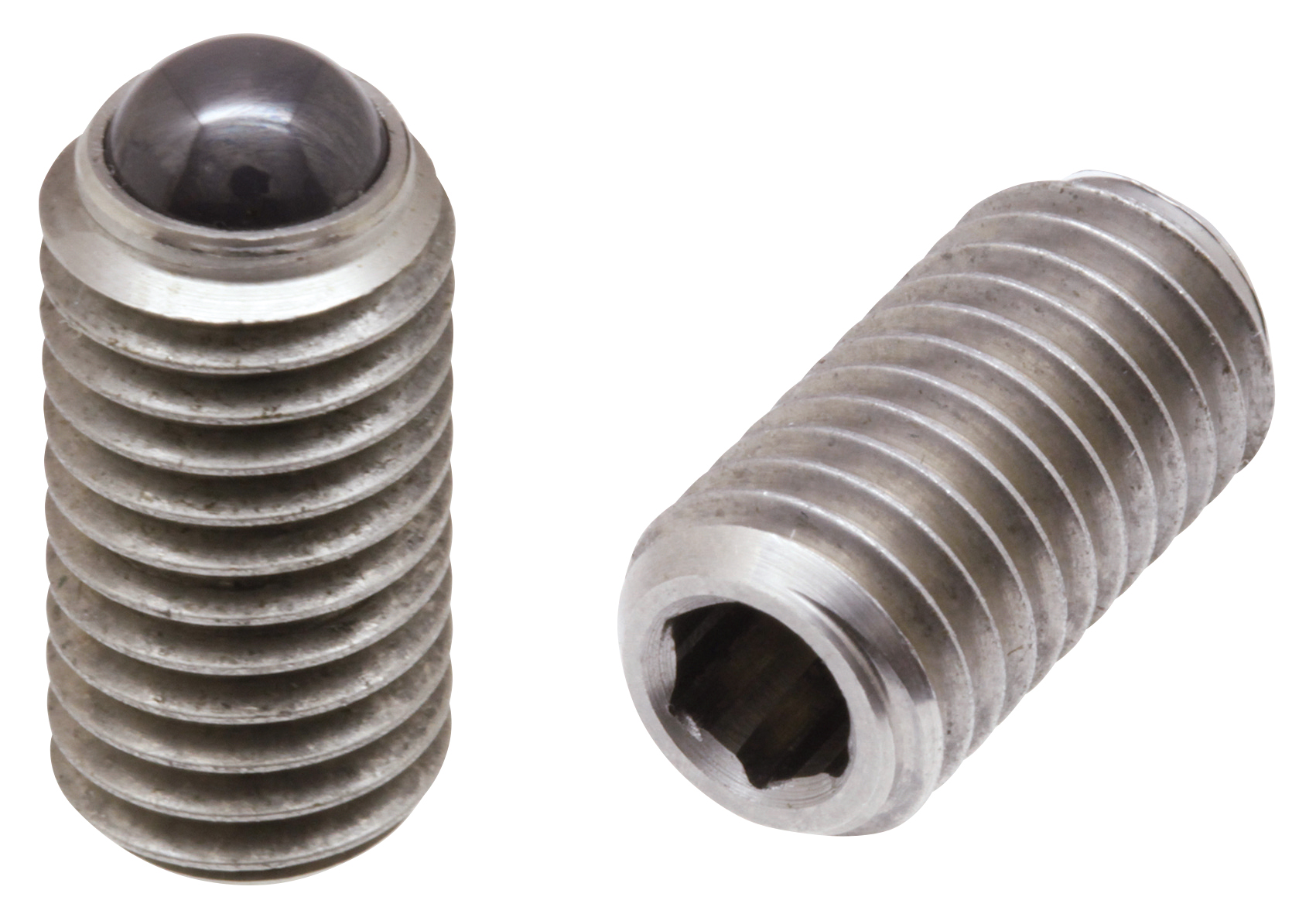

ワークグリッパーボールユニット（スクリュータイプ） MTBU,TBU

カタログ |

通常単価(税別): 6,793円～13,475円

税込単価: 7,472円～14,823円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

［特長］MTBU-UR・当て面にウレタンを使用しているため、ワーク表面への損傷...

先端形状
フラット
ねじ種類
全ねじタイプ
材質（ねじ部）
SCM440

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	本体	ボール	当て面	備考
ウレタンスクリュータイプ（MTBU-UR）	SCM440 焼入焼戻 HRC43～46 四三酸化鉄皮膜	SUS303	ウレタン	ワークの傷防止に最適
ダイヤモンドスクリュータイプ（TBU-DS）	SCM440 焼入焼戻 HRC43～46 四三酸化鉄皮膜	SUS303	電着ダイヤモンド	ワークの滑り防止に最適

規格表

■ウレタンスクリュータイプ

型番	M	L	d	t	L₁	θ	W	硬度（ショアA）	参考荷重（N）注）	質量（g）
MTBU-10025-35UR	M10×1.5	25	8	2	3.5	14°	5	35	40	11
MTBU-10025-60UR								60	130
MTBU-10025-80UR								80	200
MTBU-10035-35UR		35						35	40	15
MTBU-10035-60UR								60	130
MTBU-10035-80UR								80	200
MTBU-10050-35UR		50						35	40	22
MTBU-10050-60UR								60	130
MTBU-10050-80UR								80	200
MTBU-12025-35UR	M12×1.75	25	10	2	4	14°	6	35	50	14
MTBU-12025-60UR								60	155
MTBU-12025-80UR								80	400
MTBU-12035-35UR		35						35	50	22
MTBU-12035-60UR								60	155
MTBU-12035-80UR								80	400
MTBU-12050-35UR		50						35	50	32
MTBU-12050-60UR								60	155
MTBU-12050-80UR								80	400
MTBU-16025-35UR	M16×2	25	13	2	5	14°	8	35	175	26
MTBU-16025-60UR								60	330
MTBU-16025-80UR								80	845
MTBU-16035-35UR		35						35	175	40
MTBU-16035-60UR								60	330
MTBU-16035-80UR								80	845
MTBU-16050-35UR		50						35	175	59
MTBU-16050-60UR								60	330
MTBU-16050-80UR								80	845
MTBU-20030-35UR	M20×2.5	30	16	2	5	14°	10	35	355	50
MTBU-20030-60UR								60	710
MTBU-20030-80UR								80	1,155
MTBU-20050-35UR		50						35	355	91
MTBU-20050-60UR								60	710
MTBU-20050-80UR								80	1,155
MTBU-20070-35UR		70						35	355	129
MTBU-20070-60UR								60	710
MTBU-20070-80UR								80	1,155
MTBU-24040-35UR	M24×3	40	21	2	6	12°	10	35	665	101
MTBU-24040-60UR								60	1,510
MTBU-24040-80UR								80	2,335
MTBU-24080-35UR		80						35	665	218
MTBU-24080-60UR								60	1,510
MTBU-24080-80UR								80	2,335

注）ウレタンを0.8mm圧縮するのに必要な荷重（室温時、当て面に対して垂直な荷重）です。この荷重を超える、もしくは過酷な条件においては、ウレタンが剥がれるなどの不具合が生じる危険性があります。

■ダイヤモンドスクリュータイプ

型番	M	L	d	L₁	θ	W	許容荷重（kN）	質量（g）
TBU-10025-DS	M10×1.5	25	6	1.5	14°	5	7.8	11
TBU-10035-DS		35						15
TBU-10050-DS		50						22
TBU-12025-DS	M12×1.75	25	8	2		6	15.3	14
TBU-12035-DS		35						22
TBU-12050-DS		50						32
TBU-16025-DS	M16×2	25	11	3		8	23	26
TBU-16035-DS		35						40
TBU-16050-DS		50						59
TBU-20030-DS	M20×2.5	30	14			10	37.2	50
TBU-20050-DS		50						91
TBU-20070-DS		70						129
TBU-24040-DS	M24×3	40	19	4	12°		54.4	101
TBU-24080-DS	M24×3	80	19	4	12°		54.4	218

使用例

ワークグリッパーボールユニット（スクリュータイプ） MTBU,TBU 使用方法・使用事例

クランパーやストッパーとして。

注意・禁止事項

製作ロットにより、ウレタンの色にバラツキがあります。予めご了承ください。

型番リスト

表示件数

型番

ねじ径

材質（先端部）

ねじピッチ

(mm)

ネジ長さ L

(mm)

硬度(ショアA)

仕様

RoHS?

最小発注数量

10	[樹脂] ウレタン	M10×1.5	25	35	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	25	60	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	25	80	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	35	35	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	35	60	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	35	80	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	35	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	60	ウレタンスクリュータイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	80	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	25	35	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	25	60	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	25	80	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	35	35	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	35	60	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	35	80	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	50	35	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	50	60	ウレタンスクリュータイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	50	80	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	35	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	60	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	80	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	35	35	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	35	60	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	35	80	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	35	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	60	ウレタンスクリュータイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	80	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	30	35	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	30	60	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	30	80	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	50	35	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	50	60	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	50	80	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	70	35	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	70	60	ウレタンスクリュータイプ	10	1個
20	[樹脂] ウレタン	M20×2.5	70	80	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	40	35	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	40	60	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	40	80	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	80	35	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	80	60	ウレタンスクリュータイプ	10	1個
24	[樹脂] ウレタン	M24×3	80	80	ウレタンスクリュータイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	25	-	ダイヤモンドスクリュータイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	35	-	ダイヤモンドスクリュータイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	50	-	ダイヤモンドスクリュータイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	25	-	ダイヤモンドスクリュータイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	35	-	ダイヤモンドスクリュータイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	50	-	ダイヤモンドスクリュータイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	25	-	ダイヤモンドスクリュータイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	35	-	ダイヤモンドスクリュータイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	50	-	ダイヤモンドスクリュータイプ	10	1個
20	[その他] 電着ダイヤモンド	M20×2.5	30	-	ダイヤモンドスクリュータイプ	10	1個
20	[その他] 電着ダイヤモンド	M20×2.5	50	-	ダイヤモンドスクリュータイプ	10	1個
20	[その他] 電着ダイヤモンド	M20×2.5	70	-	ダイヤモンドスクリュータイプ	10	1個
24	[その他] 電着ダイヤモンド	M24×3	40	-	ダイヤモンドスクリュータイプ	10	1個
24	[その他] 電着ダイヤモンド	M24×3	80	-	ダイヤモンドスクリュータイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,793円 ( 7,472円 )	3日目
6,793円 ( 7,472円 )	3日目
6,928円 ( 7,621円 )	4日目
6,928円 ( 7,621円 )	3日目
6,793円 ( 7,472円 )	3日目
6,928円 ( 7,621円 )	3日目
7,153円 ( 7,868円 )	3日目
7,296円 ( 8,026円 )	3日目
7,314円 ( 8,045円 )	3日目
7,893円 ( 8,682円 )	3日目
7,893円 ( 8,682円 )	3日目
7,893円 ( 8,682円 )	3日目
7,893円 ( 8,682円 )	3日目
7,893円 ( 8,682円 )	3日目
7,893円 ( 8,682円 )	3日目
8,085円 ( 8,894円 )	3日目
8,085円 ( 8,894円 )	3日目
8,085円 ( 8,894円 )	3日目
8,105円 ( 8,916円 )	3日目
8,105円 ( 8,916円 )	3日目
8,105円 ( 8,916円 )	3日目
8,105円 ( 8,916円 )	3日目
8,105円 ( 8,916円 )	3日目
8,105円 ( 8,916円 )	3日目
8,249円 ( 9,074円 )	3日目
8,249円 ( 9,074円 )	3日目
8,249円 ( 9,074円 )	3日目
9,431円 ( 10,374円 )	3日目
9,431円 ( 10,374円 )	3日目
9,431円 ( 10,374円 )	3日目
9,528円 ( 10,481円 )	3日目
9,528円 ( 10,481円 )	3日目
9,528円 ( 10,481円 )	3日目
10,203円 ( 11,223円 )	3日目
10,203円 ( 11,223円 )	3日目
10,203円 ( 11,223円 )	3日目
11,933円 ( 13,126円 )	3日目
11,933円 ( 13,126円 )	3日目
11,933円 ( 13,126円 )	3日目
13,064円 ( 14,370円 )	3日目
13,064円 ( 14,370円 )	3日目
13,064円 ( 14,370円 )	3日目
7,153円 ( 7,868円 )	3日目
7,344円 ( 8,078円 )	3日目
7,489円 ( 8,238円 )	3日目
8,085円 ( 8,894円 )	3日目
8,085円 ( 8,894円 )	3日目
8,105円 ( 8,916円 )	3日目
8,582円 ( 9,440円 )	3日目
8,582円 ( 9,440円 )	3日目
8,950円 ( 9,845円 )	3日目
9,545円 ( 10,500円 )	3日目
9,546円 ( 10,501円 )	3日目
10,779円 ( 11,857円 )	3日目
12,185円 ( 13,404円 )	3日目
13,475円 ( 14,823円 )	3日目

詳細情報

基本情報

基本情報

［特長］
MTBU-UR
・当て面にウレタンを使用しているため、ワーク表面への損傷を防ぎます。
・ウレタン表面は特殊なバブル形状で空気を逃すため、吸着生じません。
・3種類の硬度より、使用条件に合ったものをお選びください。
ショアAスケール-35：軽荷重用-黄色（柔らかい）
ショアAスケール-60：中荷重用-青色（中間※）
ショアAスケール-80：重荷重用-赤色（硬い）
（※中荷重用の硬度は自動車のタイヤと同等です。）

TBU-DS
・電着ダイヤモンド面はサンドペーパー＃（粗さ）100と同等の粗さです。
・滑らかな面や滑りやすい面も、最小限のクランプ圧で保持が可能です。
・保持性能に優れ、狭い範囲を確実にクランプすることでワーク表面の傷は最小限となります。
・電着ダイヤモンド面は硬く、非常に優れた耐摩耗性があります。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

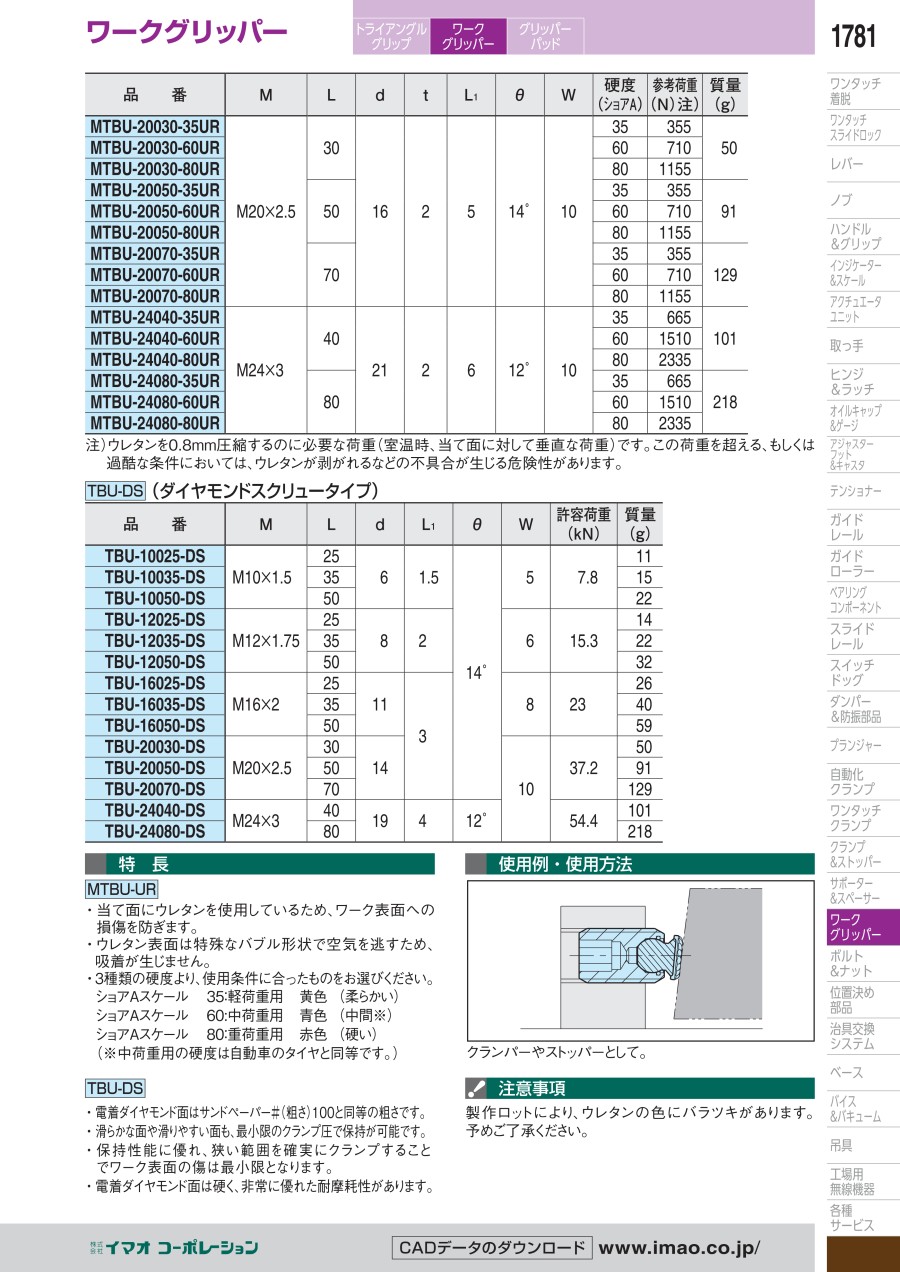

カタログ (見開き版)
