イマオコーポレーション

ねじ穴付きストラップ（BJ158）

Name: ねじ穴付きストラップ（BJ158）
Brand: イマオコーポレーション
SKU: 223006559248
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 3,580円～10,213円

税込単価: 3,938円～11,234円

【用途】・最大限の長穴が設けてありますので、高い汎用性があります。

詳細情報を確認する

種類
クランプ単品
本体材質
焼入れ鋼
本体材質詳細
S45C
表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報

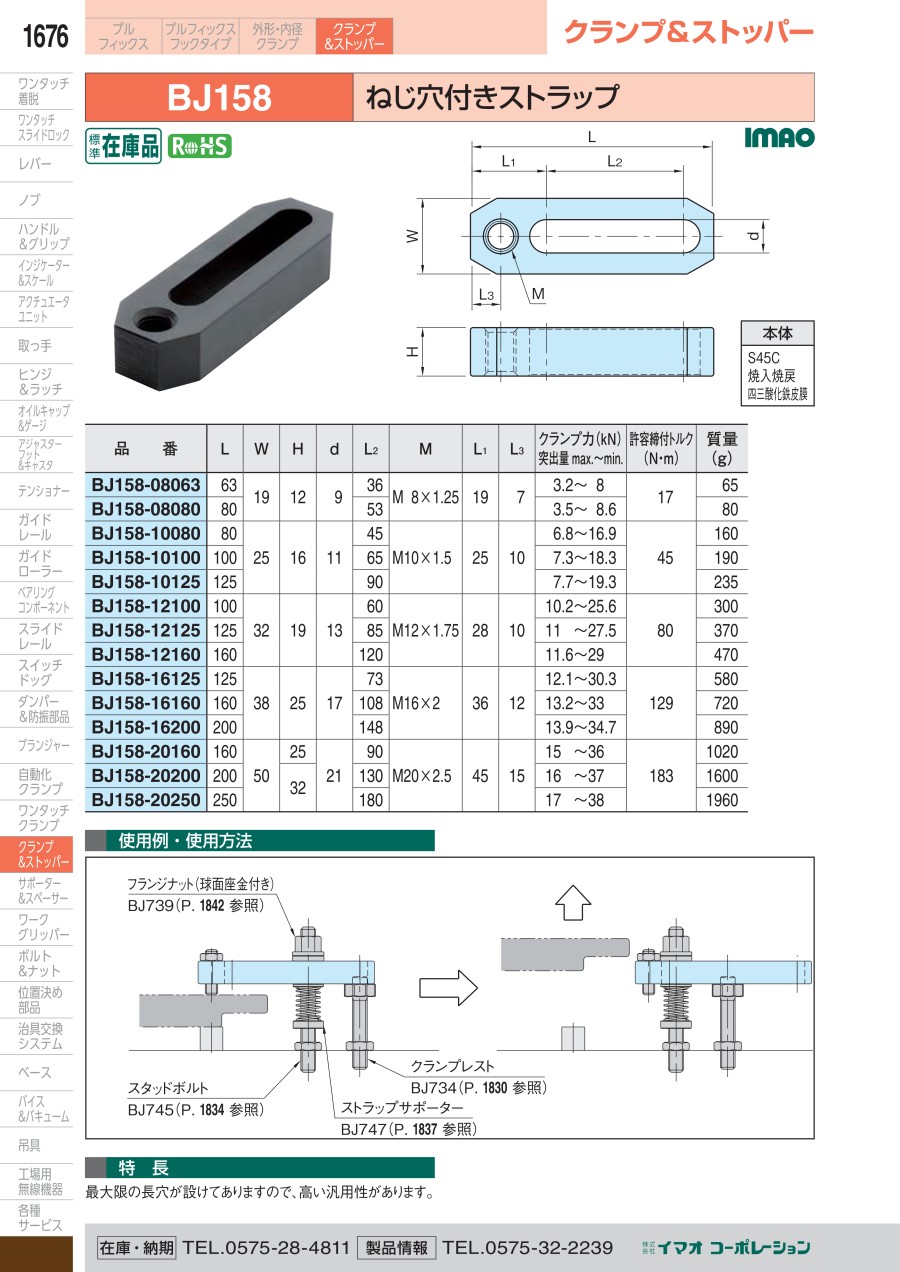

カタログ

商品情報

製品特長・仕様

規格表

型番	L	W	H	d	L₂	M	L₁	L₃	クランプ力（kN）突出量 max.～min.	許容締付トルク（N・m）	質量（g）	本体
BJ158-08063	63	19	12	9	36	M8×1.25	19	7	3.2～8	17	65	S45C 焼入焼戻四三酸化鉄皮膜
BJ158-08080	80	19	12	9	53	M8×1.25	19	7	3.5～8.6	17	80
BJ158-10080	80	25	16	11	45	M10×1.5	25	10	6.8～16.9	45	160
BJ158-10100	100				65				7.3～18.3		190
BJ158-10125	125				90				7.7～19.3		235
BJ158-12100	100	32	19	13	60	M12×17.5	28	10	10.2～25.6	80	300
BJ158-12125	125				85				11～27.5		370
BJ158-12160	160				120				11.6～29		470
BJ158-16125	125	38	25	17	73	M16×2	36	12	12.1～30.3	129	580
BJ158-16160	160				108				13.2～33		720
BJ158-16200	200				148				13.9～34.7		890
BJ158-20160	160	50	25	21	90	M20×2.5	45	15	15～36	183	1,020
BJ158-20200	200		32		130				16～37		1,600
BJ158-20250	250		32		180				17～38		1,960

外形図

使用方法・使用事例

使用方法

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

適合ボルト

クランプ力突出量(max.～min)

(kN)

RoHS?

最小発注数量

63	19	M8	3.2～ 8	10	1個
80	19	M8	3.5～ 8.6	10	1個
80	25	M10	6.8～16.9	10	1個
100	25	M10	7.3～18.3	10	1個
125	25	M10	7.7～19.3	10	1個
100	32	M12	10.2～25.6	10	1個
125	32	M12	11 ～27.5	10	1個
160	32	M12	11.6～29	10	1個
125	38	M16	12.1～30.3	10	1個
160	38	M16	13.2～33	10	1個
200	38	M16	13.9～34.7	10	1個
160	50	M20	15 ～36	10	1個
200	50	M20	16 ～37	10	1個
250	50	M20	17 ～38	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,899円 ( 4,289円 )	在庫品1日目当日出荷可能
3,891円 ( 4,280円 )	3日目
4,182円 ( 4,600円 )	3日目
4,516円 ( 4,968円 )	3日目
5,053円 ( 5,558円 )	2日目
5,104円 ( 5,614円 )	在庫品1日目当日出荷可能
5,889円 ( 6,478円 )	在庫品1日目当日出荷可能
6,205円 ( 6,826円 )	3日目
6,809円 ( 7,490円 )	在庫品1日目当日出荷可能
7,363円 ( 8,099円 )	在庫品1日目当日出荷可能
8,948円 ( 9,843円 )	3日目
9,531円 ( 10,484円 )	3日目
10,213円 ( 11,234円 )	3日目

詳細情報

基本情報

基本情報

【用途】・最大限の長穴が設けてありますので、高い汎用性があります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ穴付きストラップ（BJ158）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

溶接治具での部品固定及び歪取り

満足度：5.02020/02/15

溶接歪み対策として材料を逆反りして固定する時に使用します。強度が素晴らしく、使用頻度の多い現場でも交換なく使えます。 ...もっと読む

0人が参考にしています。

加工及び組み立て治具に使用

満足度：5.02019/01/29

加工及び組み立て治具に使用しています。フッククランプとの組み合わせ利用によりワークの把持に使用しています。長穴による効果...もっと読む

0人が参考にしています。
