マイクロメータヘッド 測定範囲：0～6.5mm
- 通常単価(税別)
- 5,534円～7,472円特別価格
- 税込単価
- 6,087円～8,219円特別価格
単独での使用ではなく、他の測定器と組み合わせたり、送り装置やストッパとして使用可能なマイクロメーター。...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品特長・仕様
製品の基本仕様・特長
材質はシンブル他：合金工具鋼、スピンドル：高炭素クロム軸受鋼。
| 商品コード | 型番 | ステム形状 | スピンドル (mm) | ステム (mm) | ナット (mm) | 先端形状 | 目量 (mm) | 最大 許容誤差 (μm) | 全長 (mm) | シンブル径 (mm) | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 151134 | 1001-050 | ストレート | φ3.5×9 | φ6×6 | － | 平面 | 0.01 | 5 | 37.5 | 9.5 | 10g |
| 151135 | 1011-050 | ストレート | φ3.5×9 | φ6×6 | － | 球面(SR3) | 0.01 | 5 | 37.5 | 9.5 | 10g |
| 151136 | 1001-350 | ナット付 | φ3.5×7.5 | φ6×7.5 | φ8×3 | 平面 | 0.01 | 5 | 37.5 | 9.5 | 10g |
| 151150 | 1011-350M | ナット付 | φ3.5×7.5 | φ6×7.5 | φ8×3 | 球面(SR3) | 0.01 | 5 | 37.5 | 9.5 | 10g |
外形図
単位：mm
1001-050
1011-050
1001-350
1011-350M
使用方法・使用事例
使用方法
（1）目盛の読み方
●目盛の読み方例
スリーブの読みで測定値7.0mm、シンブルの読みで測定値0.37mmとなり、測定値7.37mmとなります。
スリーブの読みで測定値7.5mm、シンブルの読みで測定値0.37mmとなり、測定値7.87mmとなります。
※通常上図のように0.01mmまで読み取れますが、下図のように目分量で0.001mm（1μm）まで読み取ることも可能です。
■目盛が読みやすい測定姿勢をとる事はもちろんですが、スリーブの目盛線、特に上側の0.5mm線が見えるかどうかで、0.5mmの読み間違いをする事がしばしばありますのでご注意ください。
（2）0点の合わせ方
被測定物に当たるアンビルとスピンドルの両測定面をきれいにします。両測定面の間にきれいな紙を1枚軽く挟んで、紙をそのまま引き、最後に測定面を開いて、紙を取ります。
※紙の種類によっては端にホコリなどが付着しやすいため、紙をそのまま引き抜く事はさけてください。
この時のねじの締め加減（測定圧）が重要です。右端のラチェットストップを回し、測定面が合ってから、ラチェットが「カチカチ」と1～3回鳴った所で停止してください。
写真では、0目盛が約5μmずれていますので、このズレを修正する必要があります。まずはこの位置でスピンドルを固定するためにクランプします。
クランプが付いている反対側（裏側）のスリーブ部には、穴が空いています。その穴にキースパナを入れて、0点を調整します。スパナを確実に穴に入れてから回さないと、スパナが外れて目盛面にキズを付けてしまいます。注意してください。
こうして0点は合いました。目盛を読む時の位置は、目盛の真上から読みます。斜めから読むと、2～3μm程度の誤差が生じてしまいます。
よくあるご質問（FAQ）
Q：スピンドル飛び出し量の最小と最大サイズはいくつですか。
A：型番1011-050は最大：9.0mm 最小：2.5mm
型番1001-350は最大：7.5mm 最小：1.0mmです。
Q：固定部取付先の推奨穴径公差はいくつですか。
A：0-0.009mmです。
詳細情報
基本情報
単独での使用ではなく、他の測定器と組み合わせたり、送り装置やストッパとして使用可能なマイクロメーター。
【特長】
・測定範囲0～6.5mmの標準形。
・小形・軽量シリーズ。
・材質はシンブル他：合金工具鋼、スピンドル：高炭素クロム軸受鋼。
【用途】
・精密機器や精密機械に取り付けられ、測定、送り、位置決め等に使用。

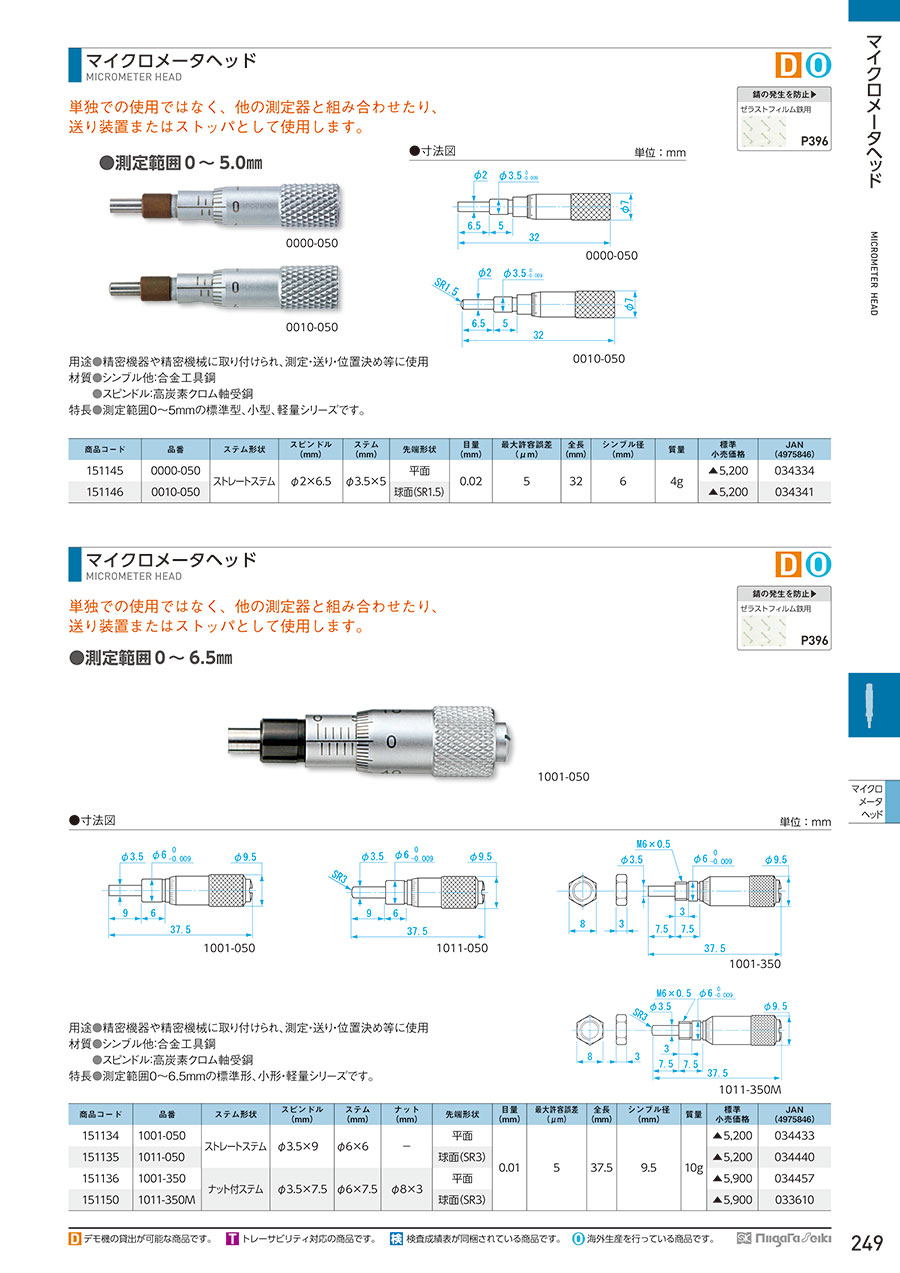

カタログ
