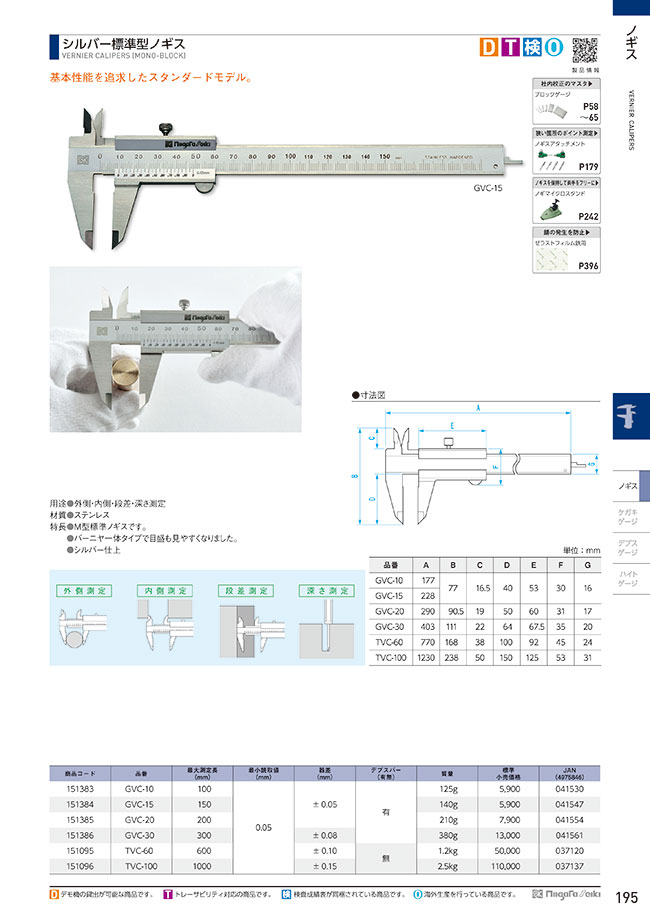

シルバー標準型ノギス

INDEX

目盛も見やすく測定に便利なM型標準ノギス

外側測定。

内側測定。

段差測定。

深さ測定。

使用例

各部の名称と機能

各部名称と機能

• 1.外側用測定面：被測定物をこの面で挟んで測定する。
• 2.外側用ジョウ：被測定物の外側を測る。バーニヤをスライドさせると開閉する。
• 3.段差測定面：段差面に当てて長さを測定する。
• 4.内側用ジョウ：被測定物の内側を測る。バーニヤをスライドさせると開閉する。
• 5.内側用測定面：被測定物の内側にこの面で挟んで測定する。
• 6.止めねじ：バーニヤのスライドを固定する。
• 7.本尺（本尺目盛）：1mm単位を測定する目盛。
• 8.デプスバー：深さを測定するバー。バーニヤをスライドさせると一緒に動く。
• 9.深さ測定面：測定面に当てて深さを測定する。
• 10.指かけ：ここに親指をかけてバーニヤをスライドさせる。
• 11.バーニヤ（副尺目盛）：0.05mm単位を測定する目盛。

安全上のご注意（必ずお守りください）

お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお守りください。

※お守りいただかないと「傷害を負う、または物的損害が発生するおそれがある内容」です。

取扱説明書をよく読み、指示に従う

• 取扱説明書に記載された内容以外での使用は、事故の原因となります。

測定作業にのみ使用する

• 指定用途以外へのご使用は、製品の破損や磨耗、予測できない事故の原因となります。

大切に取り扱う

• ぶつける、落とすなどの衝撃を与えたり、重量物を上に乗せたりしないでください。精度不良や破損の原因となります。
• 番号の書き込みなど、商品に傷をつけないでください。

使用環境に注意する

• 雨の中や湿気の多い場所、高温・低温環境下、直射日光の当たる場所でのご使用はおやめください。

ジョウ先端は尖っているので、扱いに注意する

• けがの原因となります。

止めねじを締めた状態で、バーニヤをスライドさせない

• 無理な力がかかり、精度不良や破損の原因となります。

分解・改造を行わない

• バーニヤを外したり、分解・改造を行わないでください。精度不良や破損の原因となります。

使用前の準備

ご使用前に、下記の準備を行ってください。

止めねじをゆるめる
止めねじを締めたままバーニヤを動かすと、無理な力がかかり、精度不良や破損の原因となります。
測定面、摺動面、外観などの汚れや防錆油などを拭き取る
そのまま測定を行うと誤差の原因となります。
本体と被測定物の温度慣らしを十分に行う
測定器本体と被測定物の間に温度差があると、誤差の原因となります。同じ温度になるよう、温度慣らしは十分に行ってください。

使用前精度確認を行う

ご使用前に、下記の準備を行ってください。

副尺の0点が合致していること

• 1.ジョウの確認
  外側用ジョウを閉じた状態で外側用ジョウの部分を光に透かして、隙間がないか（光が漏れていないか）確認してください。
• 2.副尺の0点が合致しているか（左図）
  （1）の状態で、副尺目盛の2つの0が、本尺目盛の0と39に合致していることを確認してください。
• 3.デプスの確認
  深さ測定面を平らな面に垂直に当て、（2）と同様に副尺目盛の2つの0が、本尺目盛の0と39に合致していることを確認してください。

目盛の読み方

本尺目盛に、本尺目盛と副尺（バーニヤ）目盛が合致したところの副尺目盛をプラスして、測定値を読む。
測定値=本尺目盛+副尺（バーニヤ）目盛

測定例1 測定値77.00mm

測定例2 測定値77.30mm

測定例3 測定値77.35mm

使用後のお手入れ・保管方法

測定面、摺動面、外観などの汚れや油などを乾いたウエスで拭き取り、防錆処理を行う。
防錆処理は防錆油を薄く塗るか、防錆袋などに入れてください。
止めねじをゆるめ、ジョウを少し開いた状態で保管する
ジョウを閉じた状態で止めねじを締めて固定すると、温度変化による膨張などで無理な力がかかり、精度不良の原因となります。
付属のケースに入れ、乾燥した冷暗所に保管する。
直射日光や湿気は避け、管理者以外が触れない状態で保管してください。

誤差の防止

測定物への当て方

測定物への当て方

直方体を測定する場合

平行する面に対して垂直にジョウ部分を当てる。

円筒体を測定する場合

円筒体の軸方向に対して、ノギスが直角になるようにジョウ部分を当てる。

目盛の見方

目盛の見方

ノギスの目盛のある方向に垂直に読み取る。垂直でないと本尺と副尺（バーニヤ）の面の高さの段差により、視差ができ誤差が発生する。
