ジブクレーン 床固定・アームスライド型 PAT.

  • 商品タイプ
    床固定式
  • W3 (mm)
    135
  • 付属品
    ケーブルハンガー・ケーブルカッシャ（各2個）・メッセンジャーワイヤー・取付金具・取付ボルト
  • 内容量
    1台

ご注意

  • 施工・組立等はお客様にてお願い致します。
  • 部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。

型番

未確定 2 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量：

    自在アームスライド式のジブクレーン

    自在アームスライド式のジブクレーン
    • 材質:構造用鋼
    • 仕上げ:アイボリー塗装
    • 製品スペック:容量160・250・490kg
    • 製品スペック:アーム長4m

    近くに固定する柱がなく、天井も高く、床以外に固定できない場所での使用に最適

    壁に取り付けが可能。

    壁に取り付けが可能。

    スライド式のため、空間の有効活用が可能。

    スライド式のため、空間の有効活用が可能。

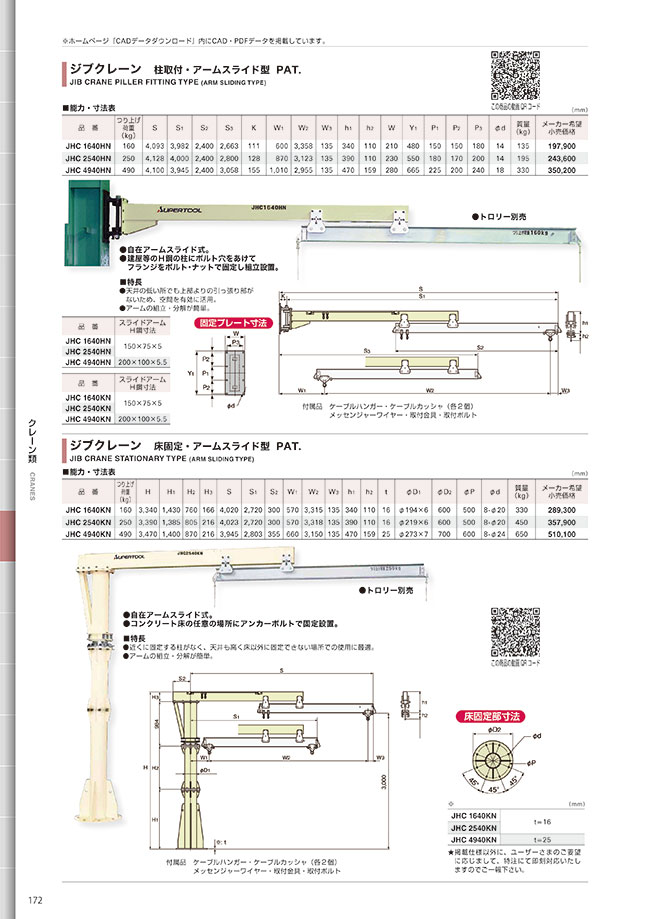

    外形図と能力・寸法表

    ジブクレーン外形図

    ジブクレーン外形図

    床固定部寸法図

    床固定部寸法図

    ジブクレーン能力・寸法表

    単位:mm

    品　番つり上げ
    荷重
    （kg）    		HH1H2H3SS1S2W1W2W3h1h2tφD1φD2φPφd質量
    （kg）
    JHC 1640KN1603,3401,4307601664,0202,7203005703,31513534011016φ194×66005008-φ20330
    JHC 2540KN2503,3901,3858052164,0232,7203005703,31813539011016φ219×66005008-φ20450
    JHC 4940KN4903,4701,4008702163,9452,8033556603,15013547015925φ273×77006008-φ24650

    開発秘話



    既存では存在したアーム部がH鋼一本タイプのスライド型を当社が開発。

    絞り込み条件：2 項目の仕様が未選択です

    • 定格荷重(t)

    • アーム長さ(m)

    • 内容量

    • タイプ

    • 出荷日

      • すべて
      • 9日以内

    型番リスト

    表示件数
  • 1
    • 型番
    JHC2540KN
    JHC4940KN

    定格荷重

    (t)

    アーム長さ

    (m)

    質量

    (kg)

    H

    (mm)

    φd

    (mm)

    φD1

    (mm)

    φD2

    (mm)

    h1

    (mm)

    h2

    (mm)

    H1

    (mm)

    H2

    (mm)

    H3

    (mm)

    φP

    (mm)

    S1

    (mm)

    S2

    (mm)

    t

    (mm)

    W1

    (mm)

    W2

    (mm)

    スライドアームH鋼寸法

    内容量

    		最小発注数量
    0.25
    4.023
    450
    3390
    8-φ20
    φ219×6
    600
    390
    110
    1385
    805
    216
    500
    2720
    300
    16
    570
    3318
    150×75×5
    1台
    1個
    0.49
    3.945
    650
    3470
    8-φ24
    φ273×7
    700
    470
    159
    1400
    870
    216
    600
    2803
    355
    25
    660
    3150
    200×100×5.5
    1台
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    355,698円
    ( 391,268円 )
    9日目
    556,125円
    ( 611,738円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・アーム長4m。アームの組立・分解が簡単。自在アームスライド式。
    ・天井が低い場所でも上部よりの引っ張り部がないため、空間を有効に活用。
    ・アームがスライドするため、障害物がある場合にアームが短くなり回避でき、作業スペースを有効活用。
    ・コンクリート床の任意の場所にアンカーボルトで固定設置。
    ・建屋等のH鋼の柱にボルトで穴をあけてフランジをボルト・ナットで固定し組立設置。
    【用途】
    ・機械横に設置し加工材料の取付け、取外し、工場・倉庫内に取付け、荷の積み降ろしに最適。
    ・近くに固定する柱がなく、天井も高く床以外に固定できない場所での使用に最適。

    ご注意

    • 施工・組立等はお客様にてお願い致します。
    • 部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ジブクレーン 床固定・アームスライド型 PAT.のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qアームはたわみが発生しますか？
    A
    吊上げ荷重によりたわみは発生します。
