ジブクレーン 床固定・アーム関節型（自在関節式）
- 通常単価(税別)
- 474,783円～878,345円特別価格
- 税込単価
- 522,261円～966,180円特別価格
【特長】・コンクリート床の任意の場所にアンカーボルトで固定設置。・近くに固定する柱がなく、天井も高く、...
詳細を確認
- 商品タイプ
- 床固定式
- 内容量
- 1台
ご注意
- 施工・組立等はお客様にてお願い致します。
- 部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ジブクレーン
- 材質:構造用鋼
- 仕上げ:焼付塗装
- 容量:160・250・490kg
- アーム長:2・3・4m
天井の低いところでも、上部よりの引っ張り部がないため、空間の有効活用が可能
大型旋盤等への加工物の取付け、取外しに、機会の横に設置すれば作業効率アップ。
海・川・湖沼等のコンクリート岸壁に設置してワークの揚げ降ろしに便利。
電動チェーンブロック付、荷重センサー付も用意
電動チェーンブロック寸法図
電動チェーンブロック付
- コンパクトなボディでハイパワー。
- スーパーツールクレーン仕様に最適の、電動チェーンブロック。
- 過負荷防止と過巻防止を一体化した安全装置付。
- 独自のブレーキ機構は過酷な使用にも長期間制動力を発揮。
- 単相100V 電源で、2速の使い分け可能。-

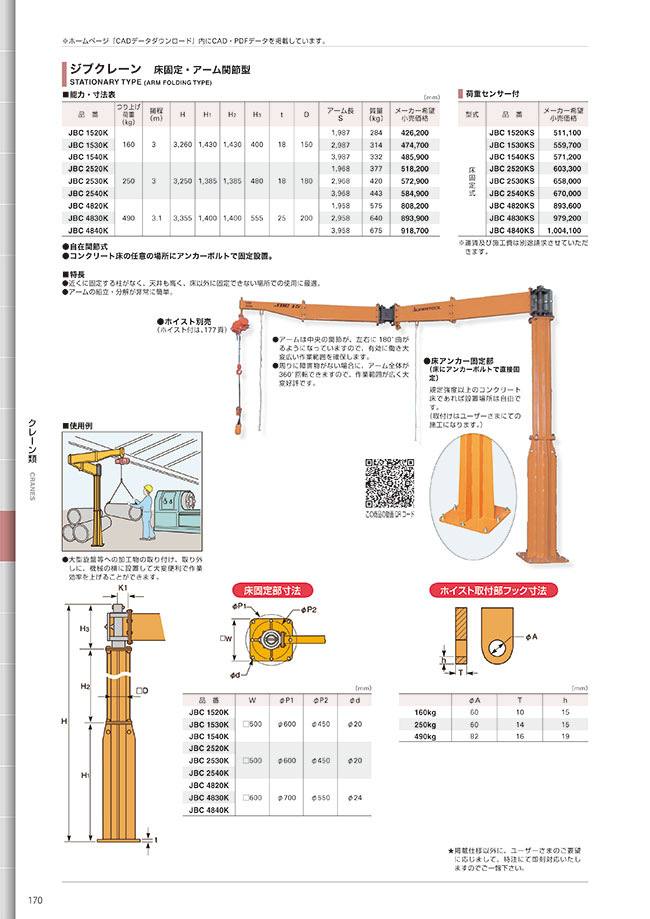

外形図と能力・寸法表
床固定部寸法図
| 品 番 | W | φP1 | φP2 | φd |
|---|---|---|---|---|
| JBC 1520K | □500 | φ600 | φ450 | φ20 |
| JBC 1530K | ||||
| JBC 1540K | ||||
| JBC 2520K | □500 | φ600 | φ450 | φ20 |
| JBC 2530K | ||||
| JBC 2540K | ||||
| JBC 4820K | □600 | φ700 | φ550 | φ24 |
| JBC 4830K | ||||
| JBC 4840K |
ホイスト取付部フック寸法図
| φA | T | h | |
|---|---|---|---|
| 160kg | 60 | 10 | 15 |
| 250kg | 60 | 14 | 15 |
| 490kg | 82 | 16 | 19 |
ジブクレーン能力・寸法表
ジブクレーン寸法図
単位:mm
| 品 番 | つり上げ 荷重 （kg） | 揚程 （m） | H | H1 | H2 | H3 | t | D | アーム長 S | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| JBC 1520K | 160 | 3 | 3,260 | 1,430 | 1,430 | 400 | 18 | 150 | 1,987 | 284 |
| JBC 1530K | 2,987 | 314 | ||||||||
| JBC 1540K | 3,987 | 332 | ||||||||
| JBC 2520K | 250 | 3 | 3,250 | 1,385 | 1,385 | 480 | 18 | 180 | 1,968 | 377 |
| JBC 2530K | 2,968 | 420 | ||||||||
| JBC 2540K | 3,968 | 443 | ||||||||
| JBC 4820K | 490 | 3.1 | 3,355 | 1,400 | 1,400 | 555 | 25 | 200 | 1,958 | 575 |
| JBC 4830K | 2,958 | 640 | ||||||||
| JBC 4840K | 3,958 | 675 |
開発秘話
既存では存在したアーム部がH鋼一本タイプより使用し易く、収納がし易いタイプを当社が開発。
絞り込み条件：4 項目の仕様が未選択です
定格荷重(t)
- 0.16
- 0.25
- 0.49
アーム長さ(m)
- 1.968
- 2.968
- 2.987
- 3.968
- 3.987
- 1.958
- 1.987
- 2.958
- 3.958
詳細タイプ
- 荷重センサーなし
- 荷重センサー付
トラスココード
- 837-8543
- 837-8537
- 837-8547
- 837-8534
揚程(m)
- 3
- 3.1
内容量
- 1台
タイプ
- JBC1520K
- JBC1520KS
- JBC1530K
- JBC1530KS
- JBC1540K
- JBC1540KS
- JBC2520K
- JBC2520KS
- JBC2530K
- JBC2530KS
- JBC2540K
- JBC2540KS
- JBC4820K
- JBC4820KS
- JBC4830K
- JBC4830KS
- JBC4840K
- JBC4840KS
出荷日
- すべて
- 7日以内
- 9日以内
詳細情報
基本情報
【特長】
・コンクリート床の任意の場所にアンカーボルトで固定設置。
・近くに固定する柱がなく、天井も高く、床以外に固定できない場所での使用に最適。
・アームの組立、分解が非常に簡単。
・アームの中央関節部が、左右に180°曲がるようになっていますので、有効に働き大変広い作業範囲を確保する。
・周りに障害物がない場合に、アーム全体が360°回転できますので、作業範囲が広く大変好評。
・規定強度以上のコンクリート床であれば設置場所は自由。（取付けはユーザーさまにての施工になる。）
・大型旋盤等への加工物の取り付け、取り外しに、機械の横に設置して大変便利で作業効率を上げることができる。
・荷重センサー付、電動チェーンブロック付も用意。
【用途】
・機械横に設置し加工材料の取付け、取外しに最適。
・工場・倉庫内に取付け、荷の積み降ろしに最適。
ご注意
- 施工・組立等はお客様にてお願い致します。
- 部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
