自在関節式のジブクレーン
- 材質:構造用鋼
- 仕上げ:焼付塗装
- 製品スペック:容量100・160kg
- 製品スペック:アーム長1.9・3.6m
天井の低いところでも、上部よりの引っ張り部がないため、空間の有効活用が可能
自在関節式アームによる狭い作業現場でも高い利便性。
エアーバランサを装着すれば、女性でもラクラク作業が可能。
電動チェーンブロック付も用意
電動チェーンブロック寸法図
電動チェーンブロック付
- コンパクトなボディでハイパワー
- スーパーツールクレーン仕様に最適の、電動チェーンブロック。
- 過負荷防止と過巻防止を一体化した安全装置付。
- 独自のブレーキ機構は過酷な使用にも長期間制動力を発揮。
- 単相100V 電源で、2速の使い分け可能。
外形図と能力・寸法表

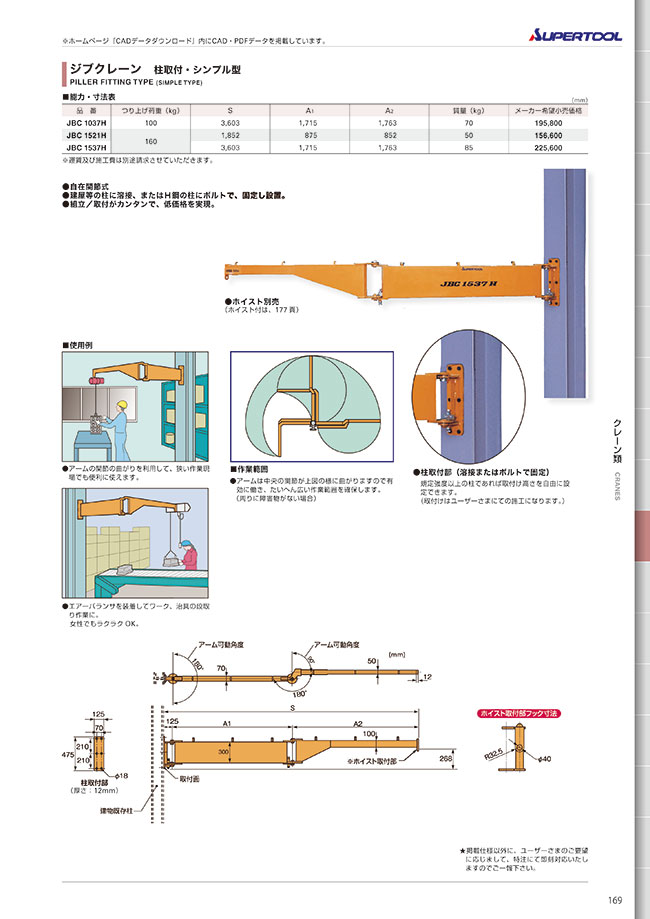

ジブクレーン外形図
外形図
単位:mm
| 品 番 | つり上げ荷重（kg） | S | A1 | A2 | 質量（kg） |
|---|---|---|---|---|---|
| JBC 1037H | 100 | 3,603 | 1,715 | 1,763 | 70 |
| JBC 1521H | 160 | 1,852 | 875 | 852 | 50 |
| JBC 1537H | 3,603 | 1,715 | 1,763 | 85 |
開発秘話
既存では存在したアーム部がH鋼一本タイプより使用し易く、収納がし易いタイプを当社が開発。
JBC1037Hの仕様・寸法情報
絞り込み条件
定格荷重(t)
- 0.1
- 0.16
アーム長さ(m)
- 3.603
- 1.852
内容量
- 1台
タイプ
- JBC1037H
- JBC1521H
- JBC1537H
出荷日
- すべて
- 9日以内
詳細情報
基本情報
【特長】
・建屋等の柱に、またはH鋼の柱にボルトで、組立て設置。
・天井が低い場所でも上部よりの引っ張り部がないため、空間を有効に活用。
・アームの中央関節部が左右に曲がるため、広い有効作業範囲を確保。
・アームの組み立て、分解が非常に簡単。
・電動チェーンブロック付も用意。
【用途】
・機械横に設置し加工材料の取付け、取外しに最適。
・工場・倉庫の入口付近に取付け、トラックよりの荷の積み降ろしに最適。
ご注意
- 施工・組立等はお客様にてお願い致します。
- 部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
