新潟精機（SK）

ガスケット幅・高さ測定限界ゲージ

通常単価(税別): 9,595円～11,216円

税込単価: 10,555円～12,338円

通常出荷日：1日目

各種リング番号に対応、リングジョイントガスケットの幅・高さの合否を判定する限界ゲージ。【特長】・GO／...

材質
ステンレス(SUS420J2)
用途
リングジョイントガスケットを取り付けるフランジの溝幅の合否を判定する限界ゲージです。
仕様
GO/NOTの規格は、JPI-7S-23に沿っています。
ガスケット幅の許容差 (mm)
±0.20
ガスケット高さの許容差 (mm)
±0.5
オクタゴナル形角半径の許容差 (mm)
±0.5

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

寸法図

製品仕様

リングジョイントガスケットの幅、高さ、平面部の幅（オクタゴナル形）の合否判定に

寸法図（単位:mm）

品番	A	B
GST-1	80	80
GST-2	80	80
GST-3	80	80
GST-4	120	120
GST-5	120	120
GST-6	140	140
GST-7	140	140

商品コ一ド	品番	適用リング番号	ガスケット幅 (mm)	ガスケット高さ (mm)	オクタゴナル形角の半径(mm)	質量
007478	GST-1	21.23.24.26.27.30.31.34. 35.37.39.41.44.45.49.53. 57.61.65.69.82.84.92.99	11.13	15.7	1.5	53g
007479	GST-2	28.32.46.73	12.70	17.5	1.5	53g
007480	GST-3	38.50.54.62.66.77.86.87	15.88	20.6	1.5	110g
007481	GST-4	42.47.70.74.88.89.93.94.95	19.05	23.9	1.5	110g
007482	GST-5	51.58.96.97.98	22.22	26.9	1.5	110g
007483	GST-6	63.78	25.40	31.8	2.3	139g
007484	GST-7	55.67.71.100	28.58	35.1	2.3	139g

商品TOP

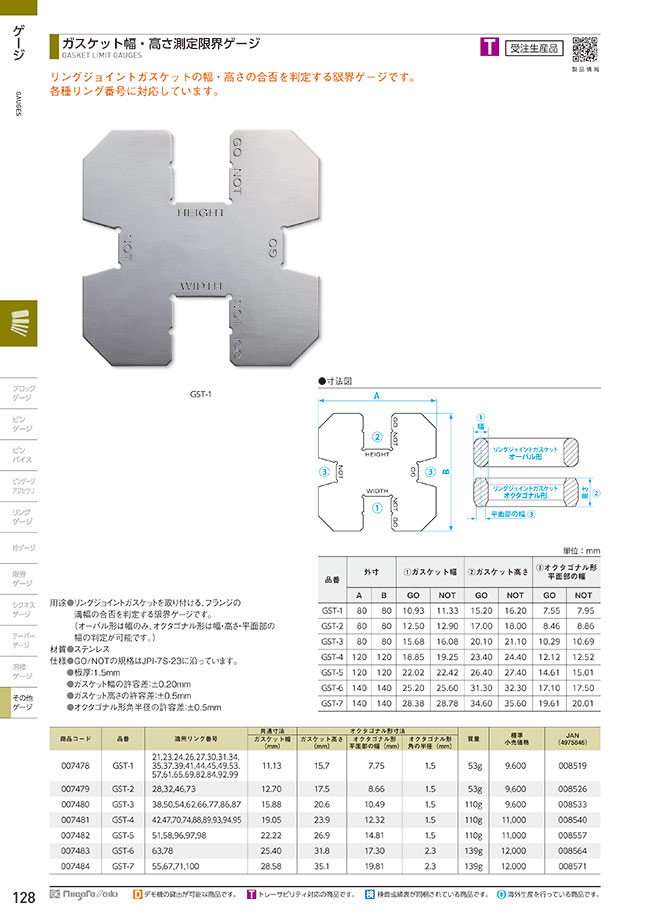

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

ガスケット幅(mm)
- 11.13
- 12.70
- 15.88
- 19.05
- 22.22
- 25.40
- 28.58
ガスケット高さ(mm)
- 15.7
- 17.5
- 20.6
- 23.9
- 26.9
- 31.8
- 35.1
オクタゴナル形角の半径(mm)
- 1.5
- 2.3
タイプ
- GST
出荷日
すべて
1日以内

型番リスト

表示件数

型番

ガスケット幅

(mm)

ガスケット高さ

(mm)

オクタゴナル形角の半径

(mm)

質量

(g)

適合リング番号

最小発注数量

11.13	15.7	1.5	53	21、23、24、26、27、30、31、34、35、37、39、41、44、45、49、53、57、61、65、69、82、84、92、99	1個
12.70	17.5	1.5	53	28、32、46、73	1個
15.88	20.6	1.5	110	38、50、54、62、66、77、86、87	1個
19.05	23.9	1.5	110	42、47、70、74、88、89、93、94、95	1個
22.22	26.9	1.5	110	51、58、96、97、98	1個
25.40	31.8	2.3	139	63、78	1個
28.58	35.1	2.3	139	55、67、71、100	1個

通常単価(税別) (税込単価)	通常出荷日

9,595円 ( 10,555円 )	1日目
9,595円 ( 10,555円 )	1日目
9,595円 ( 10,555円 )	1日目
10,711円 ( 11,782円 )	1日目
10,711円 ( 11,782円 )	1日目
11,216円 ( 12,338円 )	1日目
11,216円 ( 12,338円 )	1日目

詳細情報

基本情報

各種リング番号に対応、リングジョイントガスケットの幅・高さの合否を判定する限界ゲージ。
【特長】
・GO／NOTの規格がJPI-7S-23に沿っている。
・ガスケット幅の許容差：±0.20mm。
・ガスケット高さの許容差：±0.5mm。
・オクタゴナル形角半径の許容差：±0.5mm。
・材質はステンレス（SUS420J2）。
【用途】
・リングジョイントガスケットを取り付けるフランジの溝幅の合否を判定。
