新潟精機（SK）

ガスケット溝幅測定限界ゲージ

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 6,240円～6,818円特別価格

税込単価: 6,864円～7,500円特別価格

リングジョイントガスケットを取り付けるフランジ用の限界ゲージです。各種リング番...

用途
リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。
仕様
・GO/NOTの規格はJPI-7S-23に沿っています。
フランジ溝幅の許容差 (mm)
±0.20
フランジ溝深さの許容差 (mm)
0から+0.41
角度の許容差 (°)
±0.5

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

寸法図

製品仕様

リングジョイント型フランジの溝幅合否判定に

寸法図（単位:mm）

品番	A	B
GSW-1	40	35
GSW-2	40	35
GSW-3	60	50
GSW-4	60	50
GSW-5	80	60
GSW-6	80	60
GSW-7	80	70

商品コ一ド	品番	適用リング番号	フランジ溝幅 (mm)	フランジ溝深さ (mm)	フランジ溝底のすみの半径	質量
007471	GSW-1	21,23,24,26,27,30,31,34, 35,37,39,41,44,45,49,53, 57,61,65,69,82,84,92,99	11.91	7.92	0.8	11g
007472	GSW-2	28,32,46,73	13.49	9.52	1.5	11g
007473	GSW-3	38,50,54,62,66,77,86,87	16.66	11.13	1.5	22g
007474	GSW-4	42,47,70,74,88,89,93,94,95	19.84	12.70	1.5	22g
007475	GSW-5	51,58,96,97,98	23.01	14.27	1.5	35g
007476	GSW-6	63,78	26.97	15.88	2.3	35g
007477	GSW-7	55,67,71,100	30.18	17.48	2.3	40g

商品TOP

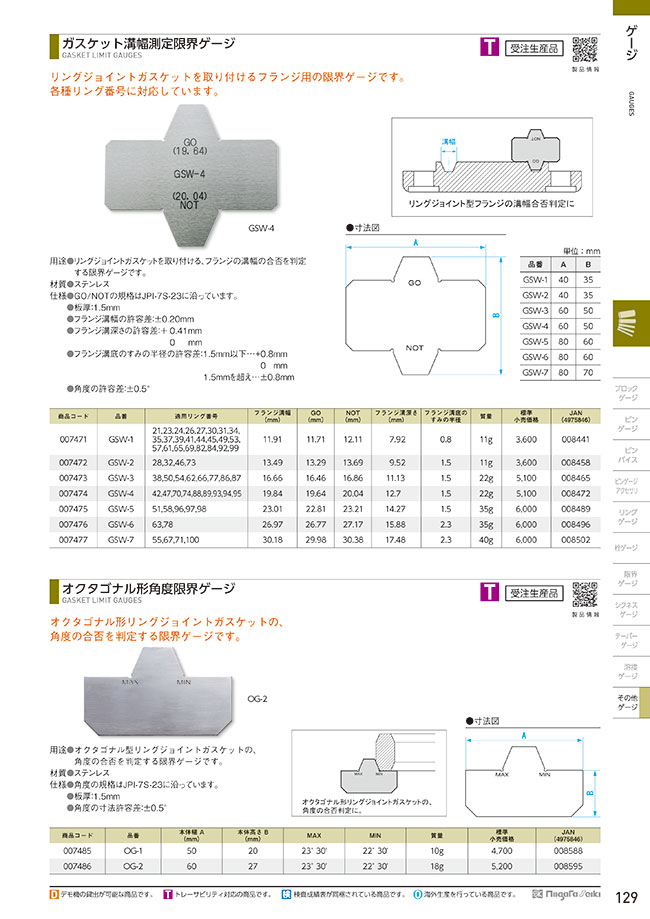

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

フランジ溝幅(mm)
- 11.91
- 13.49
- 16.66
- 19.84
- 23.01
- 26.97
- 30.18
フランジ溝深さ(mm)
- 7.92
- 9.52
- 11.13
- 12.70
- 14.27
- 15.88
- 17.48
フランジ溝底のすみの半径
- 0.8
- 1.5
- 2.3
タイプ
- GSW
出荷日
すべて
当日出荷可能
2日以内

型番リスト

表示件数

型番

GSW-4

GSW-6

フランジ溝幅

(mm)

フランジ溝深さ

(mm)

フランジ溝底のすみの半径

質量

(g)

適合リング番号

フランジ溝底のすみの半径の許容差

(mm)

最小発注数量

19.84	12.70	1.5	22	42、47、70、74、88、89、93、94、95	+0.8	1個
26.97	15.88	2.3	35	63、78	±0.8	1個

通常単価(税別) (税込単価)	通常出荷日

6,240円5,282円 ( 5,810円 )	在庫品1日目当日出荷可能
6,818円6,189円 ( 6,808円 )	2日目

詳細情報

基本情報

リングジョイントガスケットを取り付けるフランジ用の限界ゲージです。
各種リング番号に対応しています。
【特長】
・GO／NOTの規格はJPI-7S-23に沿っています。
・フランジ溝幅の許容差：±0.20mm。
・フランジ溝深さの許容差：+0.41／0mm。
・フランジ溝底のすみの半径の許容差：1.5mm以下…+0.8mm／0mm、1.5mmを超え…±0.8mm。
・角度の許容差：±0.5°。
・材質はステンレス（SUS420J2）。
【用途】
・リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。
