製品特長・仕様

製品の基本仕様・特長

通り側止まり側で簡単にねじ精度が確認できる限界ねじリングセット

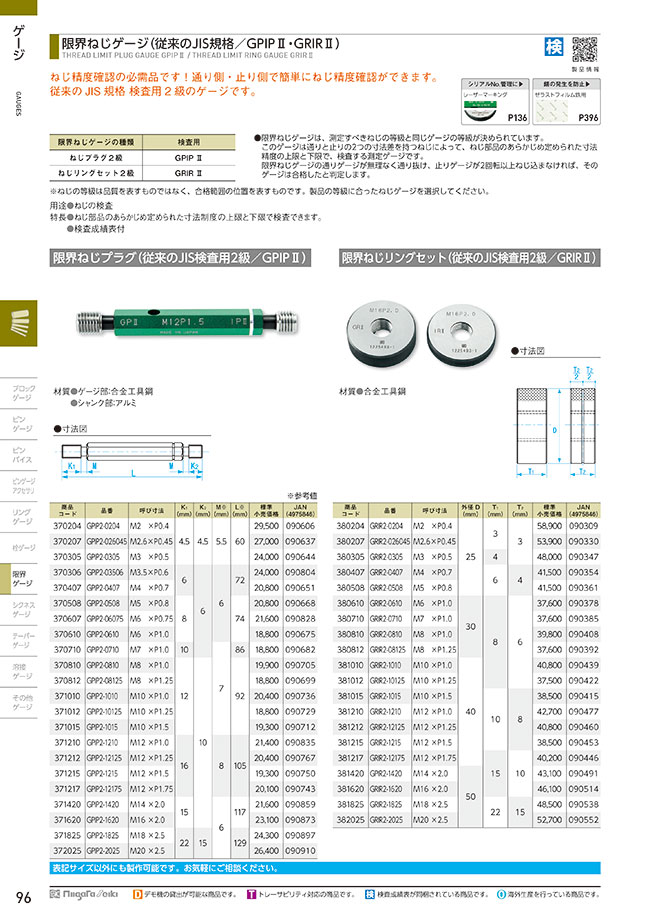

限界ねじリングセット 検査用

型番商品
コード		呼び寸法外径D
（mm）		T1
（mm）		T2
（mm）
GRIR2-0204380204M2×P0.42533
GRIR2-02304380205M2.3×P0.4
GRIR2-025045380206M2.5×P0.45
GRIR2-026045380207M2.6×P0.45
GRIR2-0305380305M3×P0.54
GRIR2-0407380407M4×P0.764
GRIR2-0508380508M5×P0.8
GRIR2-0610380610M6×P1.03086
GRIR2-0710380710M7×P1.0
GRIR2-0810380810M8×P1.0
GRIR2-08125380812M8×P1.25
GRIR2-1010381010M10×P1.04086
GRIR2-10125381012M10×P1.25
GRIR2-1015381015M10×P1.5108
GRIR2-1210381210M12×P1.0
GRIR2-12125381212M12×P1.25
GRIR2-1215381215M12×P1.5
GRIR2-12175381217M12×P1.751510
GRIR2-1415381415M14×P1.550108
GRIR2-1420381420M14×P2.01510
GRIR2-1615381615M16×P1.5108
GRIR2-1620381620M16×P2.01510
GRIR2-1815381815M18×P1.5
GRIR2-1825381825M18×P2.52215
GRIR2-2015382015M20×P1.51510
GRIR2-2025382025M20×P2.52215

外形図

限界ねじリングセット 検査用の外形図

使用方法・使用事例

使用方法

おねじの検査に使います。

下記の条件を満たすことができれば、ねじリングゲージによる等級検査に合格したと判定します。

限界ねじリングセット 検査用 使用方法_関連画像1

通り側
限界ねじリングセット 検査用 使用方法_関連画像2

まず、通り側のねじリングゲージに無理なく通り抜けること。

止まり側
限界ねじリングセット 検査用 使用方法_関連画像3

＜JIS規格＞次に、止まり側のねじリングゲージにねじが2回転以上ねじこまれないこと。
＜ISO規格＞次に、止まり側のねじリングゲージにねじが2回転をこえてねじこまれないこと。



使用例

【HOW TO】限界ねじリングの使い方（動画）　※画像をクリックすると動画をご覧いただけます。




絞り込み条件：2 項目の仕様が未選択です

  • ねじの種類

  • 呼び

  • ピッチＰ

  • タイプ

  • 出荷日

    • すべて
    • 1日以内
    • 2日以内
    • 6日以内

型番リスト

表示件数
  • 1
    • 型番
    GRIR2-0204
    GRIR2-02304
    GRIR2-026045
    GRIR2-0305
    GRIR2-0407
    GRIR2-0508
    GRIR2-0610
    GRIR2-0710
    GRIR2-0810
    GRIR2-08125
    GRIR2-1010
    GRIR2-1015
    GRIR2-10125
    GRIR2-1210
    GRIR2-1215
    GRIR2-12125
    GRIR2-12175
    GRIR2-1420
    GRIR2-1620
    GRIR2-1815
    GRIR2-1825
    GRIR2-2025

    ねじの種類

    呼び

    ピッチＰ

    外径D

    (mm)

    T1

    (mm)

    T2

    (mm)

    		最小発注数量
    メートルねじ
    2
    0.4
    25
    3
    3
    1個
    メートルねじ
    2.3
    0.4
    25
    3
    3
    1個
    メートルねじ
    2.6
    0.45
    25
    3
    3
    1個
    メートルねじ
    3
    0.5
    25
    4
    3
    1個
    メートルねじ
    4
    0.7
    25
    6
    4
    1個
    メートルねじ
    5
    0.8
    25
    6
    4
    1個
    メートルねじ
    6
    1
    30
    8
    6
    1個
    メートルねじ
    7
    1
    30
    8
    6
    1個
    メートルねじ
    8
    1
    30
    8
    6
    1個
    メートルねじ
    8
    1.25
    30
    8
    6
    1個
    メートルねじ
    10
    1
    40
    8
    6
    1個
    メートルねじ
    10
    1.5
    40
    10
    8
    1個
    メートルねじ
    10
    1.25
    40
    8
    6
    1個
    メートルねじ
    12
    1
    40
    10
    8
    1個
    メートルねじ
    12
    1.5
    40
    10
    8
    1個
    メートルねじ
    12
    1.25
    40
    10
    8
    1個
    メートルねじ
    12
    1.75
    40
    15
    10
    1個
    メートルねじ
    14
    2
    50
    15
    10
    1個
    メートルねじ
    16
    2
    50
    15
    10
    1個
    メートルねじ
    18
    1.5
    50
    15
    10
    1個
    メートルねじ
    18
    2.5
    50
    22
    15
    1個
    メートルねじ
    20
    2.5
    50
    22
    15
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    31,024円
    ( 34,126円 )
    2日目
    21,969円
    ( 24,166円 )
    1日目
    28,052円
    ( 30,857円 )
    2日目
    26,288円
    ( 28,917円 )
    2日目
    24,954円
    ( 27,449円 )
    2日目
    22,783円
    ( 25,061円 )
    2日目
    24,343円
    ( 26,777円 )
    2日目
    24,343円
    ( 26,777円 )
    2日目
    23,880円
    ( 26,268円 )
    2日目
    24,745円
    ( 27,220円 )
    2日目
    24,830円
    ( 27,313円 )
    6日目
    25,143円
    ( 27,657円 )
    1日目
    24,192円
    ( 26,611円 )
    2日目
    25,631円
    ( 28,194円 )
    2日目
    21,521円
    ( 23,673円 )
    2日目
    22,340円
    ( 24,574円 )
    2日目
    25,845円
    ( 28,430円 )
    2日目
    23,653円
    ( 26,018円 )
    2日目
    27,826円
    ( 30,609円 )
    2日目
    20,012円
    ( 22,013円 )
    1日目
    29,461円
    ( 32,407円 )
    2日目
    31,618円
    ( 34,780円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ねじ精度確認の必需品。通り側止まり側で簡単にねじ精度確認ができるねじゲージ。
    【特長】
    ・ねじ部品のあらかじめ定められた寸法精度の上限と下限で検査できる。
    ・検査成績表付。
    ・限界ねじゲージは、測定すべきねじの等級と同じゲージの等級が決められている。
    ・ゲージの通り側が無理なく通り抜け、止まり側が二回転以上ねじ込まなければ、そのねじは合格と判定。
    【用途】
    ・ねじの検査に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
