新潟精機（SK）

超硬限界栓ゲージH7（工作用）

数量スライド割引

通常単価(税別): 14,633円～45,526円

税込単価: 16,096円～50,079円

耐久性抜群で熱膨張に強く、経済性の良い超硬合金製栓ゲージ。【特長】・最大許容寸...

商品タイプ
限界栓ゲージ
校正証明書
なし
材質
ゲージ部：超硬合金、シャンク部：アルミ
特長
・穴と軸のはめ合いの互換性を得るため最大許容寸法および最小許容寸法を基準とした外側形体を持つ一対のゲージ・耐摩耗性に優れ、寿命が鋼の約20～30倍は長持ちするので経済的です。・熱膨張係数が小さいので温度による影響が少ないです。・高硬度のため、表面にキズがつく心配がありません。・ゲージ管理が容易です。
用途
穴径の検査

未確定 21 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

耐久性に優れ、熱膨張にも強い、経済性の良い超硬合金製栓ゲージ

TLP10-H7

商品コード	型番	規格	L （mm）	K1 （mm）	K2 （mm）	M （mm）	質量
396010	TLP10-H7	φ10	87	10	7	7	38g
396011	TLP11-H7	φ11	99	12	8	8	58g
396012	TLP12-H7	φ12					64g
396013	TLP13-H7	φ13					72g
396014	TLP14-H7	φ14					78g
396015	TLP15-H7	φ15	116	16	10	10	110g
396016	TLP16-H7	φ16					120g
396017	TLP17-H7	φ17					128g
396018	TLP18-H7	φ18					142g
396019	TLP19-H7	φ19	132		12	12	198g
396020	TLP20-H7	φ20					212g
396021	TLP21-H7	φ21					222g
396022	TLP22-H7	φ22					236g
396023	TLP23-H7	φ23					252g
396024	TLP24-H7	φ24					268g
396025	TLP25-H7	φ25	136	18	14		306g
396026	TLP26-H7	φ26					320g
396027	TLP27-H7	φ27					334g
396028	TLP28-H7	φ28					352g
396029	TLP29-H7	φ29					362g
396030	TLP30-H7	φ30					382g

外形図

使用方法・使用事例

使用方法

穴径の検査に使います。

通り側
穴の直径が規定寸法より大きいかを検査します。無理なく穴の全長に渡って通り抜けなければなりません。

止まり側
穴の直径が規定寸法より小さいかを検査します。穴に入ってはなりません。

使用事例

使用例

※画像をクリックすると動画をご覧いただけます。

商品TOP

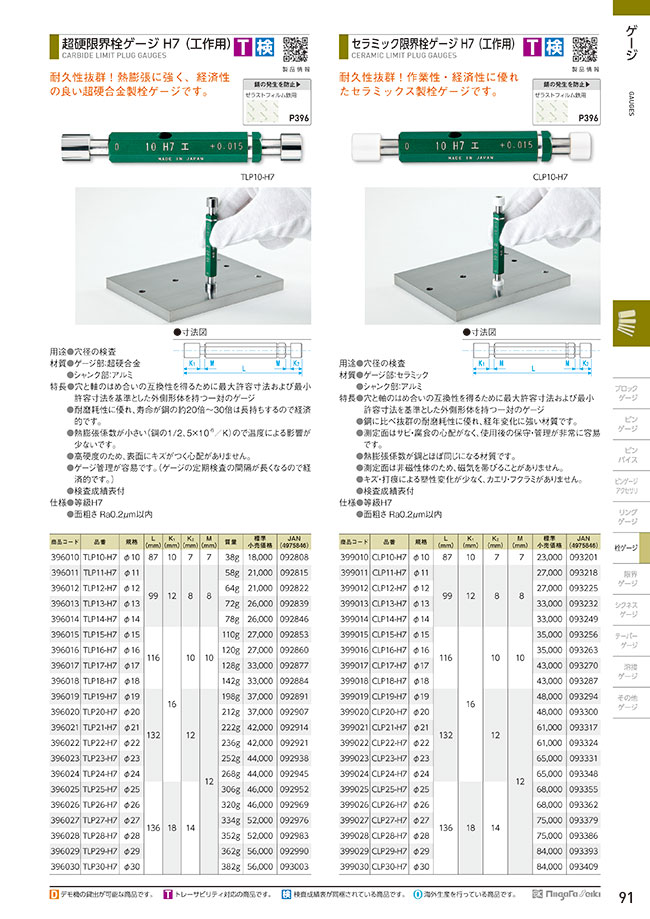

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

呼び
- Φ10
- Φ11
- Φ12
- Φ13
- Φ14
- Φ15
- Φ16
- Φ17
- Φ18
- Φ19
- Φ20
- Φ21
- Φ22
- Φ23
- Φ24
- Φ25
- Φ26
- Φ27
- Φ28
- Φ29
- Φ30
タイプ
- TLP
出荷日
すべて
2日以内
3日以内
6日以内
19日以内

型番リスト

表示件数

型番

呼び

質量

(g)

最小発注数量

Φ10	38	1個
Φ11	58	1個
Φ12	64	1個
Φ13	72	1個
Φ14	78	1個
Φ15	110	1個
Φ16	120	1個
Φ17	128	1個
Φ18	142	1個
Φ19	198	1個
Φ20	212	1個
Φ21	222	1個
Φ22	236	1個
Φ23	252	1個
Φ24	268	1個
Φ25	306	1個
Φ26	320	1個
Φ27	334	1個
Φ28	352	1個
Φ29	362	1個
Φ30	382	1個

通常単価(税別) (税込単価)	通常出荷日

14,633円 ( 16,096円 )	19日目
17,072円 ( 18,779円 )	19日目
17,072円 ( 18,779円 )	19日目
20,543円 ( 22,597円 )	19日目
20,543円 ( 22,597円 )	19日目
21,227円 ( 23,350円 )	19日目
20,589円 ( 22,648円 )	6日目
25,328円 ( 27,861円 )	3日目
25,328円 ( 27,861円 )	2日目
28,169円 ( 30,986円 )	19日目
28,169円 ( 30,986円 )	19日目
31,979円 ( 35,177円 )	19日目
31,979円 ( 35,177円 )	19日目
33,498円 ( 36,848円 )	19日目
33,498円 ( 36,848円 )	19日目
35,021円 ( 38,523円 )	19日目
35,021円 ( 38,523円 )	19日目
39,589円 ( 43,548円 )	19日目
39,589円 ( 43,548円 )	19日目
42,635円 ( 46,899円 )	19日目
45,526円 ( 50,079円 )	19日目

詳細情報

基本情報

耐久性抜群で熱膨張に強く、経済性の良い超硬合金製栓ゲージ。
【特長】
・最大許容寸法および最小許容寸法を基準とした外側形体を持つ一対のゲージ。
・穴と軸のはめ合いの互換性を得ることができる。
・耐磨耗性に優れ、鋼の約20倍～30倍長持ち。
・熱膨張係数が小さい（鋼の1/2、5×10の-6乗/K）ので温度による影響が少ない。
・高硬度のため、表面にキズがつく心配がない。
・ゲージ管理が容易。ゲージの定期検査の間隔が長くなるので経済的。
・検査成績表付。
【用途】
・穴径の検査に使用。

商品担当おすすめ

新潟精機（SK）
鋼リングゲージ　(自由指定タイプ）
新潟精機（SK）
デジタルハイトゲージ VHS-30D/VHS-60D
オーエスジー
ねじ用限界ゲージ（LG）メートル（M）ねじ 2級（従来JIS）プラグ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
