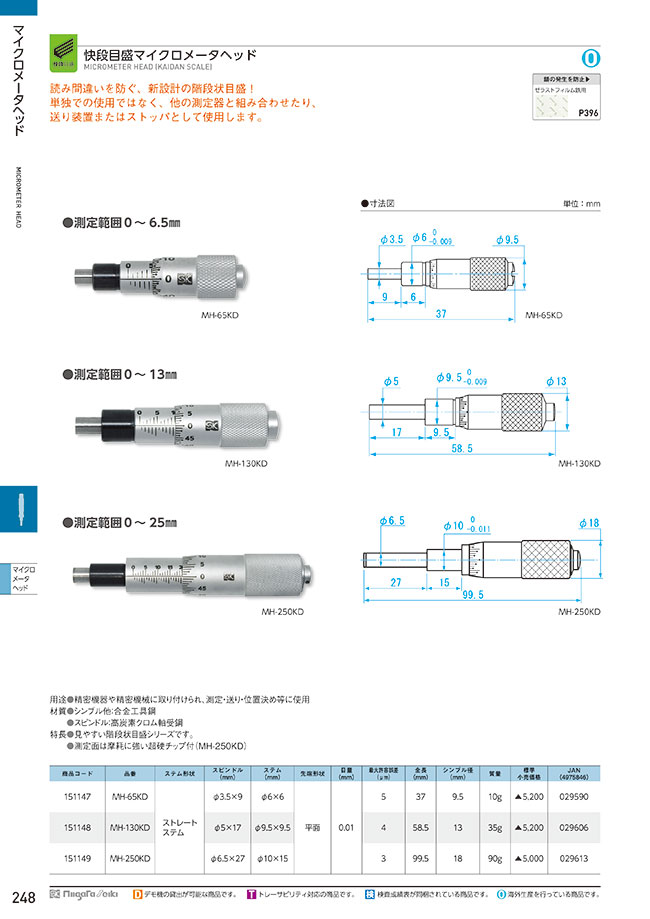

読み間違いを防ぐ、新設計の階段状目盛シリーズ
（単位：mm）
測定範囲0～6.5mm
MH-65KDの外観
MH-65KDの寸法図
測定範囲0～13mm
MH-130KDの外観
MH-130KDの寸法図
測定範囲0～25mm
MH-250KDの外観
MH-250KDの寸法図
| 品番 | ステム形状 | スピンドル （mm） | ステム （mm） | 先端形状 | 目量 （mm） | 最大許容誤差 （μm） | 全長 （mm） | シンブル径 （mm） | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| MH-65KD | ストレートステム | φ3.5×9 | φ6×6 | 平面 | 0.01 | 5 | 37 | 9.5 | 10g |
| MH-130KD | φ5×17 | φ9.5×9.5 | 4 | 58.5 | 13 | 35g | |||
| MH-250KD | φ6.5×27 | φ10×15 | 3 | 99.5 | 18 | 90g |
・材質：シンブル他／合金工具鋼、スピンドル／高炭素クロム軸受鋼
よくあるご質問（FAQ）
Q：スピンドル飛び出し量の最小と最大サイズはいくつですか。
A：型番MH-65KDは最大：9.0mm 最小：2.5mm
型番MH-130KDは最大：17.0mm 最小：4.0mm
型番MH-250KDは最大：27.0mm 最小：2.0mmです。
Q：固定部取付先の推奨穴径公差はいくつですか。
A：型番MH-65KDは0-0.009mm
型番MH-130KDは0-0.009mm
型番MH-250KDは0-0.011mmです。
絞り込み条件：9 項目の仕様が未選択です
最大測定長（範囲選択）(mm)
- ～15
- 16～25
測定範囲(mm)
- 0～6.5
- 0～13
- 0～25
全長 L(mm)
- 37
- 58.5
- 99.5
最大許容差(μm)
- 3
- 4
- 5
質量(g)
- 10
- 40
- 100
スピンドル(mm)
- φ3.5×9
- φ5×17
- φ6.5×27
ステム(mm)
- φ6×6
- φ9.5×9.5
- φ10×15
シンブル径(mm)
- 9.5
- 13
- 18
トラスココード
- 486-6029
- 486-6011
- 486-6002
タイプ
- MH
出荷日
- すべて
- 2日以内
詳細情報
基本情報
読み間違いを防ぐ、新設計の階段状目盛。単独での使用ではなく、他の測定器と組み合わせたり、送り装置またはストッパとして使用します。
【特長】
・見やすい階段状目盛シリーズです。
・測定面は摩耗に強い超硬チップ付。（MH-250KD）
【用途】
・精密機器や精密機械に取り付けられ、測定・送り・位置決め等に使用。
