超硬4枚刃不等分割不等リードエンドミル 38°/41° E140HX
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み / 座繰り
- 工具材質
- 超硬
- ねじれ角
- 不等リード・不等分割
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- コーティング詳細
- AlTiCrN-HX
- ねじれ角詳細
- 38°/41°
- 刃径公差
- -0.02～0mm
商品情報
製品特長・仕様
製品の基本仕様・特長
- 材質：MG（超微粒子超硬 micro grain 0.8μ）
- ネジレ角：38°/41°
- 外径公差：- 0.02～0mm
- スクイ角：N γ5°
- スモールギャッシュ形状：90°
- 加工形態
溝加工：溝
溝加工：ポケット
側面加工：側面
側面加工：肩
外形図
規格表
| 型 式 | 刃径D（mm） | 有効刃長l（mm） | 全長L（mm） | シャンク径d（mm） |
|---|---|---|---|---|
| E140HX-1 | 1 | 3 | 50 | 4 |
| E140HX-1.5 | 1.5 | 5 | 50 | 4 |
| E140HX-2 | 2 | 6 | 50 | 4 |
| E140HX-2.5 | 2.5 | 8 | 50 | 4 |
| E140HX-3 | 3 | 8 | 50 | 6 |
| E140HX-4 | 4 | 11 | 50 | 6 |
| E140HX-5 | 5 | 13 | 50 | 6 |
| E140HX-6 | 6 | 16 | 50 | 6 |
| E140HX-7 | 7 | 20 | 60 | 8 |
| E140HX-8 | 8 | 20 | 60 | 8 |
| E140HX-9 | 9 | 22 | 72 | 10 |
| E140HX-10 | 10 | 22 | 72 | 10 |
| E140HX-11 | 11 | 26 | 75 | 12 |
| E140HX-12 | 12 | 26 | 75 | 12 |
| E140HX-12-30 | 12 | 30 | 75 | 12 |
| E140HX-16 | 16 | 38 | 100 | 16 |
| E140HX-20 | 20 | 38 | 100 | 20 |
推奨切削条件
推奨切削条件表
■側面切削
■溝切削
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に適したもので、発煙性の少ないものを選定して下さい。
3. 加工形状、切り込み深さ、機械剛性、ワーク保持等使用状況により、異常な切削音、振動、びびりが発生する場合、回転速度、送り速度、切り込み深さを調整下さい。
4. この切削条件は切削条件の目安を示すものです。実際の加工では加工形状、目的、状況により条件を調整して下さい。
適用被削材
| 炭素鋼 | 工具鋼 | プリハードン鋼 | ステンレス鋼 | 鋳鉄 | 銅合金 | アルミ合金 | グラファイト | チタン合金 | 耐熱 合金 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 合金鋼 | プリハードン 鋼 | 焼き入れ鋼 | ダグタイル 鋳鉄 | ||||||||
| ～ 40HRC | ～ 48HRC | ～ 56HRC | ～ 70HRC | ||||||||
| ◎ | ◎ | ○ | - | - | ○ | ◎ | ◎ | ○ | - | ○ | ○ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,950円 ( 3,245円 ) | 1日目 |
2,950円 ( 3,245円 ) | 5日目 |
2,950円 ( 3,245円 ) | 1日目 |
2,950円 ( 3,245円 ) | 1日目 |
3,844円 ( 4,228円 ) | 5日目 |
3,844円 ( 4,228円 ) | 5日目 |
3,844円 ( 4,228円 ) | 5日目 |
3,844円 ( 4,228円 ) | 5日目 |
5,138円 ( 5,652円 ) | 5日目 |
5,138円 ( 5,652円 ) | 5日目 |
7,290円 ( 8,019円 ) | 1日目 |
6,748円 ( 7,423円 ) | 5日目 |
10,273円 ( 11,300円 ) | 1日目 |
9,073円 ( 9,980円 ) | 3日目 |
10,265円 ( 11,292円 ) | 2日目 |
21,001円 ( 23,101円 ) | 1日目 |
34,031円 ( 37,434円 ) | 1日目 |
詳細情報
基本情報
【特長】
・4枚刃不等分割/不等リードによってびびり振動を軽減させて高能率な切削加工が可能です
・コーティングはナノ粒子の多層被膜コート
・潤滑性と耐熱性に優れております
・一般鋼から高硬度鋼まで幅広い被削材に適しています
・Z軸方向（ap0.5D～1.0D）への加工後にそのまま溝切削加工（ap0.5D～1.0D）が可能です

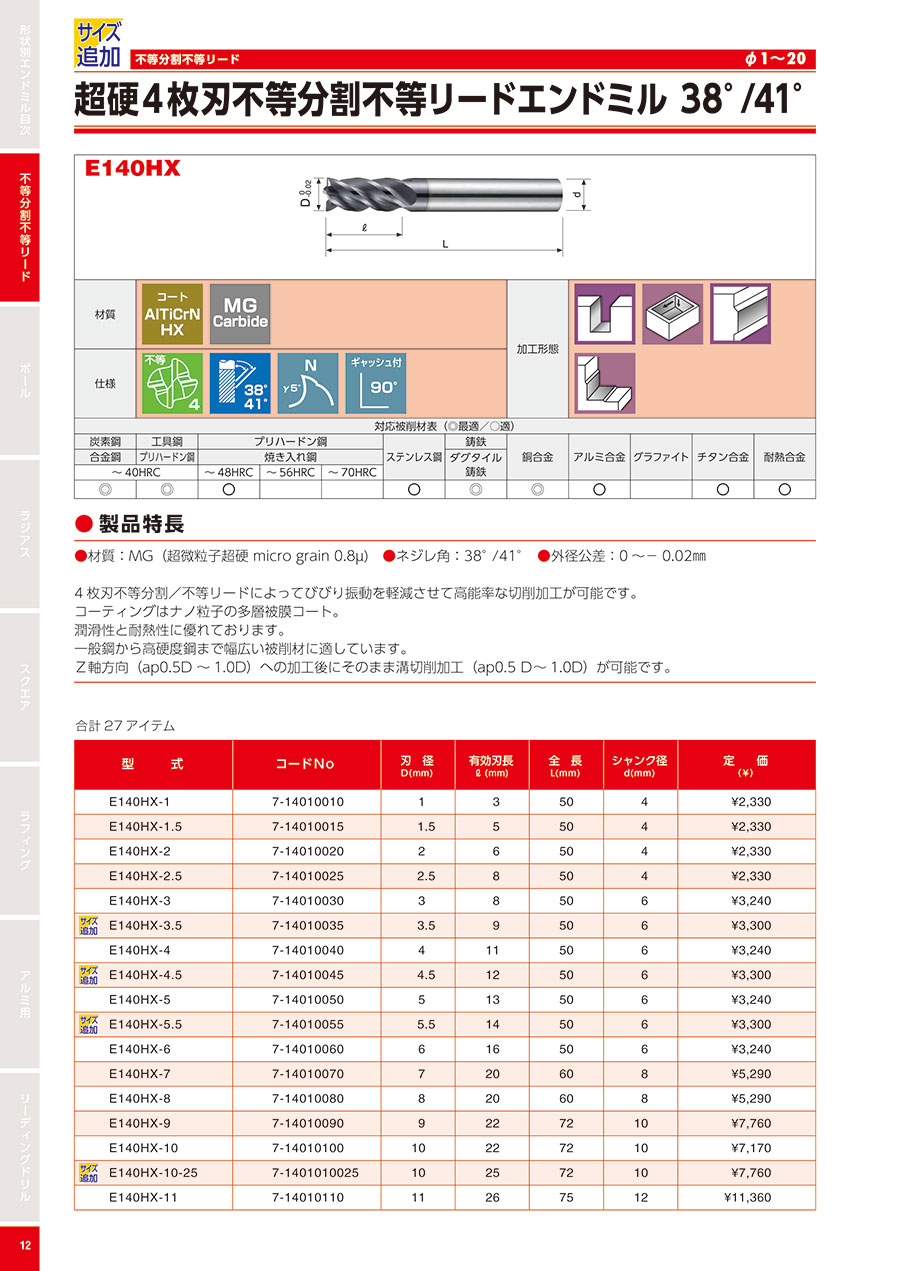

カタログ
