超硬4枚刃不等分割不等リードネック付エンドミル 38°／41° F617HX
- 通常単価(税別)
- 6,549円～63,815円
- 税込単価
- 7,204円～70,197円
【特長】・被削材との干渉を防ぐためエンドミルネック部分を逃がし形状にしております。・4枚刃不等分割／不...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
- 材質：UMG（超微粒子超硬 Ultra micro grain 0. 5μ）
- ネジレ角：38°/41°
- 外径公差：- 0.02～0mm
- スクイ角：N γ5°
- スモールギャッシュ形状：90°
- 加工形態
溝加工：溝
溝加工：ポケット
側面加工：側面
側面加工：肩
外形図
推奨切削条件
推奨切削条件表
■側面切削
■溝切削
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に適したもので、発煙性の少ないものを選定して下さい。
3. 加工形状、切り込み深さ、機械剛性、ワーク保持等使用状況により、異常な切削音、振動、びびりが発生する場合、回転速度、送り速度、切り込み深さを調整下さい。
4. この切削条件は切削条件の目安を示すものです。実際の加工では加工形状、目的、状況により条件を調整して下さい。
適用被削材
| 炭素鋼 | 工具鋼 | プリハードン鋼 | ステンレス鋼 | 鋳鉄 | 銅合金 | アルミ合金 | グラファイト | チタン合金 | 耐熱 合金 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 合金鋼 | プリハードン 鋼 | 焼き入れ鋼 | ダグタイル 鋳鉄 | ||||||||
| ～ 40HRC | ～ 48HRC | ～ 56HRC | ～ 70HRC | ||||||||
| ◎ | ◎ | ◎ | ○ | - | ◎ | ○ | ○ | ○ | - | ◎ | ◎ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,549円 ( 7,204円 ) | 3日目 |
7,573円 ( 8,330円 ) | 3日目 |
6,549円 ( 7,204円 ) | 3日目 |
7,573円 ( 8,330円 ) | 3日目 |
6,549円 ( 7,204円 ) | 3日目 |
7,573円 ( 8,330円 ) | 3日目 |
6,549円 ( 7,204円 ) | 3日目 |
10,814円 ( 11,895円 ) | 3日目 |
10,814円 ( 11,895円 ) | 3日目 |
10,814円 ( 11,895円 ) | 3日目 |
9,572円 ( 10,529円 ) | 3日目 |
17,327円 ( 19,060円 ) | 3日目 |
14,762円 ( 16,238円 ) | 3日目 |
17,327円 ( 19,060円 ) | 3日目 |
14,762円 ( 16,238円 ) | 3日目 |
20,674円 ( 22,741円 ) | 3日目 |
19,951円 ( 21,946円 ) | 3日目 |
20,674円 ( 22,741円 ) | 3日目 |
19,951円 ( 21,946円 ) | 3日目 |
36,958円 ( 40,654円 ) | 3日目 |
36,958円 ( 40,654円 ) | 3日目 |
36,958円 ( 40,654円 ) | 3日目 |
36,958円 ( 40,654円 ) | 3日目 |
61,608円 ( 67,769円 ) | 3日目 |
61,608円 ( 67,769円 ) | 3日目 |
63,815円 ( 70,197円 ) | 3日目 |
61,113円 ( 67,224円 ) | 3日目 |
詳細情報
基本情報
【特長】
・被削材との干渉を防ぐためエンドミルネック部分を逃がし形状にしております。
・4枚刃不等分割／不等リードとショート刃長によってびびり振動を軽減させて高能率な切削加工が可能です。
・コーティングはナノ粒子の多層被膜コート。
・潤滑性と耐摩耗性に優れています。
・一般鋼から高硬度鋼まで幅広い被削材に適しています。

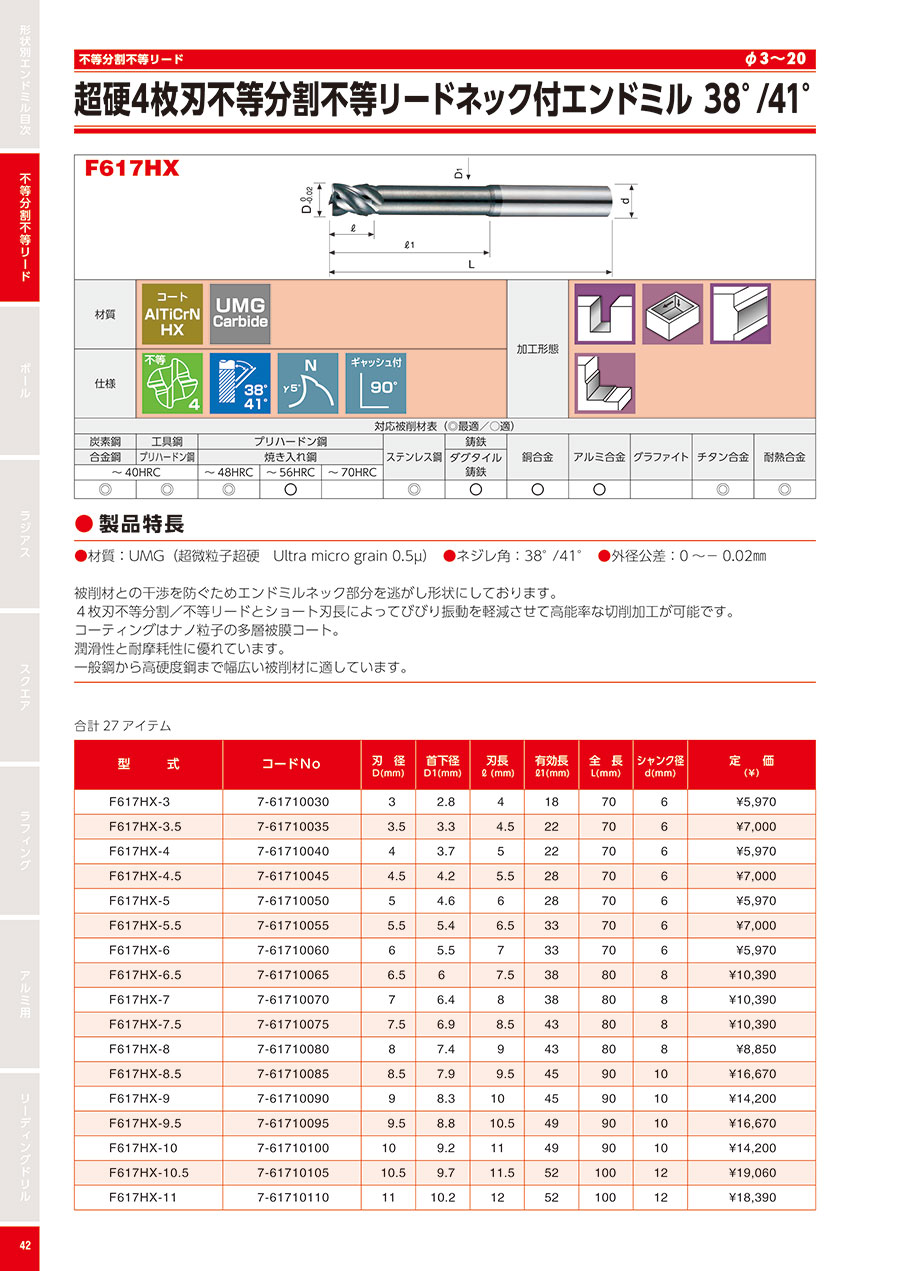

カタログ
