超硬4枚刃不等分割不等リードエンドミル 43°／48° E144X
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み / 座繰り
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- コーティング詳細
- AlTiN
- ねじれ角詳細
- 43°／48°
- 刃径公差
- 0～-0.02
商品情報
製品特長・仕様
製品の基本仕様・特長
- 材質：MG（超微粒子超硬 micro grain 0.8μ）
- ネジレ角：43°/48°
- 外径公差：- 0.02～0mm
- スクイ角：N γ8°
- スモールギャッシュ形状：90°
- 加工形態
溝加工：溝
側面加工：側面
側面加工：肩
外形図
推奨切削条件
推奨切削条件表
■側面切削
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に適したもので、発煙性の少ないものを選定して下さい。
3. 加工形状、切り込み深さ、機械剛性、ワーク保持等使用状況により、異常な切削音、振動、びびりが発生する場合、回転速度、送り速度、切り込み深さを調整下さい。
4. この切削条件は切削条件の目安を示すものです。実際の加工では加工形状、目的、状況により条件を調整して下さい。
適用被削材
| 炭素鋼 | 工具鋼 | プリハードン鋼 | ステンレス鋼 | 鋳鉄 | 銅合金 | アルミ合金 | グラファイト | チタン合金 | 耐熱 合金 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 合金鋼 | プリハードン 鋼 | 焼き入れ鋼 | ダグタイル 鋳鉄 | ||||||||
| ～ 40HRC | ～ 48HRC | ～ 56HRC | ～ 70HRC | ||||||||
| ◎ | ◎ | ○ | - | - | ○ | ◎ | ○ | ○ | - | ○ | ○ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
3,844円 ( 4,228円 ) | 3日目 |
3,844円 ( 4,228円 ) | 3日目 |
3,844円 ( 4,228円 ) | 3日目 |
3,844円 ( 4,228円 ) | 3日目 |
5,138円 ( 5,652円 ) | 3日目 |
5,138円 ( 5,652円 ) | 3日目 |
7,290円 ( 8,019円 ) | 3日目 |
6,748円 ( 7,423円 ) | 3日目 |
10,273円 ( 11,300円 ) | 3日目 |
9,073円 ( 9,980円 ) | 3日目 |
21,001円 ( 23,101円 ) | 3日目 |
34,031円 ( 37,434円 ) | 3日目 |
詳細情報
基本情報
【特長】
・4枚刃不等分割／不等リードによってびびり振動を軽減させて高能率な切削加工が可能です。
・ナノ粒子の多層被膜コート。
・潤滑性と耐磨耗性に優れております。
・一般的な切削加工で威力を発揮します。
・高速側面切削加工に対応します。

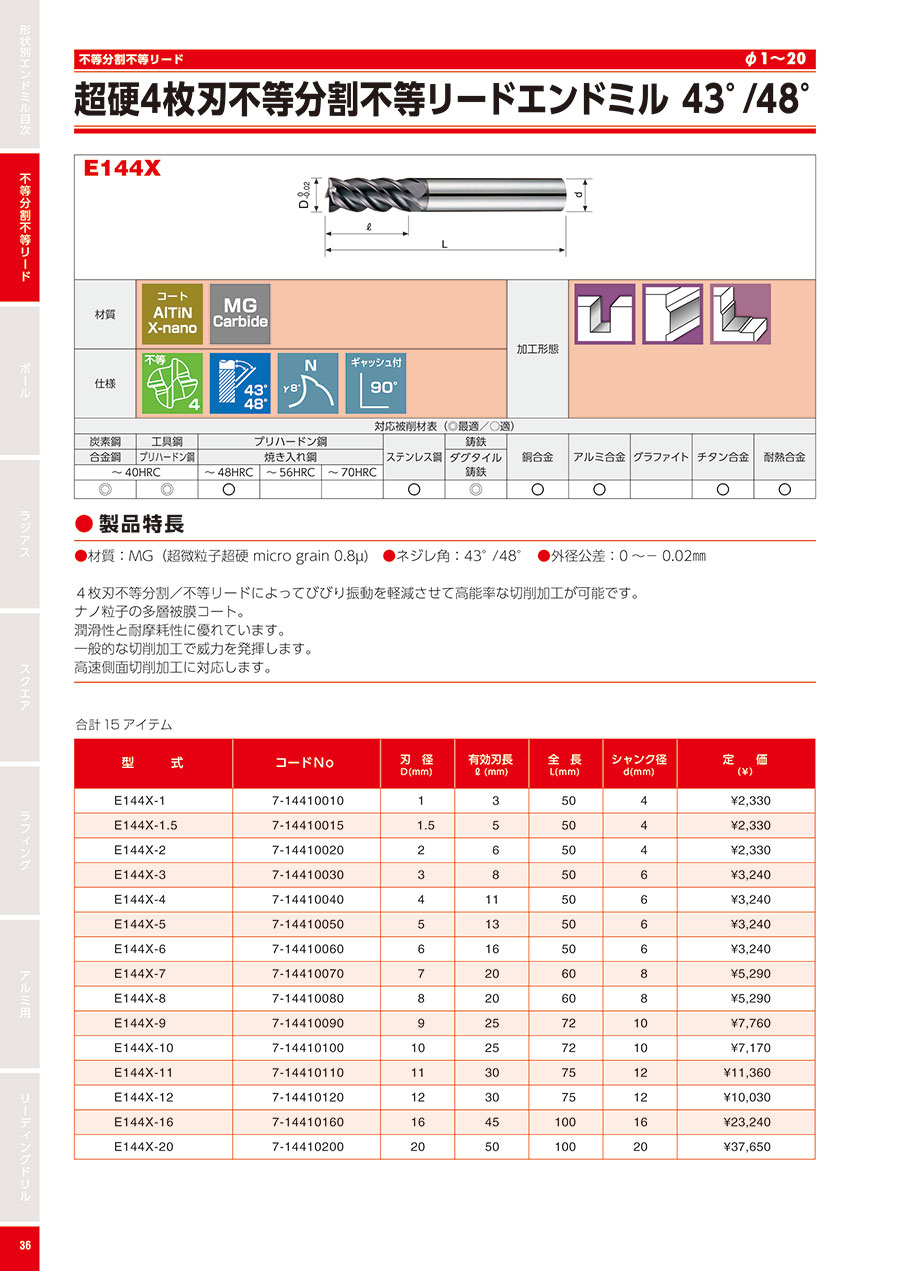

カタログ
