超硬4枚刃不等分割不等リードエンドミル 38°／41° E141-3.0HX
- 通常単価(税別)
- 3,390円～46,141円特別価格
- 税込単価
- 3,729円～50,755円特別価格
【特長】・刃長3.0Dタイプ。・4枚刃不等分割／不等リードによってびびり振動を軽減させて高能率な切削加...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
- 材質：MG（超微粒子超硬 micro grain 0.8μ）
- ネジレ角：38°/41°
- 外径公差：- 0.02～0mm
- スクイ角：N γ5°
- スモールギャッシュ形状：90°
- 加工形態
溝加工：溝
溝加工：ポケット
側面加工：側面
側面加工：肩
外形図
推奨切削条件
推奨切削条件表
■側面切削
■溝切削
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に適したもので、発煙性の少ないものを選定して下さい。
3. 加工形状、切り込み深さ、機械剛性、ワーク保持等使用状況により、異常な切削音、振動、びびりが発生する場合、回転速度、送り速度、切り込み深さを調整下さい。
4. この切削条件は切削条件の目安を示すものです。実際の加工では加工形状、目的、状況により条件を調整して下さい。
適用被削材
| 炭素鋼 | 工具鋼 | プリハードン鋼 | ステンレス鋼 | 鋳鉄 | 銅合金 | アルミ合金 | グラファイト | チタン合金 | 耐熱 合金 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 合金鋼 | プリハードン 鋼 | 焼き入れ鋼 | ダグタイル 鋳鉄 | ||||||||
| ～ 40HRC | ～ 48HRC | ～ 56HRC | ～ 70HRC | ||||||||
| ◎ | ◎ | ○ | - | - | ○ | ◎ | ◎ | ○ | - | ○ | ○ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,390円 ( 3,729円 ) | 1日目 |
3,390円 ( 3,729円 ) | 1日目 |
3,390円 ( 3,729円 ) | 1日目 |
3,390円 ( 3,729円 ) | 1日目 |
4,426円 ( 4,869円 ) | 1日目 |
4,426円 ( 4,869円 ) | 1日目 |
4,426円 ( 4,869円 ) | 1日目 |
4,426円 ( 4,869円 ) | 1日目 |
4,426円 ( 4,869円 ) | 5日目 |
4,426円 ( 4,869円 ) | 1日目 |
4,426円4,293円 ( 4,722円 ) | 1日目 |
6,497円 ( 7,147円 ) | 5日目 |
8,747円 ( 9,622円 ) | 5日目 |
12,325円11,955円 ( 13,151円 ) | 在庫品1日目当日出荷可能 |
25,202円 ( 27,722円 ) | 1日目 |
46,141円 ( 50,755円 ) | 1日目 |
詳細情報
基本情報
【特長】
・刃長3.0Dタイプ。
・4枚刃不等分割／不等リードによってびびり振動を軽減させて高能率な切削加工が可能です。
・コーティングはナノ粒子の多層被膜コート。
・潤滑性と耐熱性に優れております。
・一般鋼から高硬度鋼まで幅広い被削材に適しています。
・Z軸方向（ap0.5D～1.0D）への加工後にそのまま溝切削加工（ap0.5D～1.0D）が可能です。

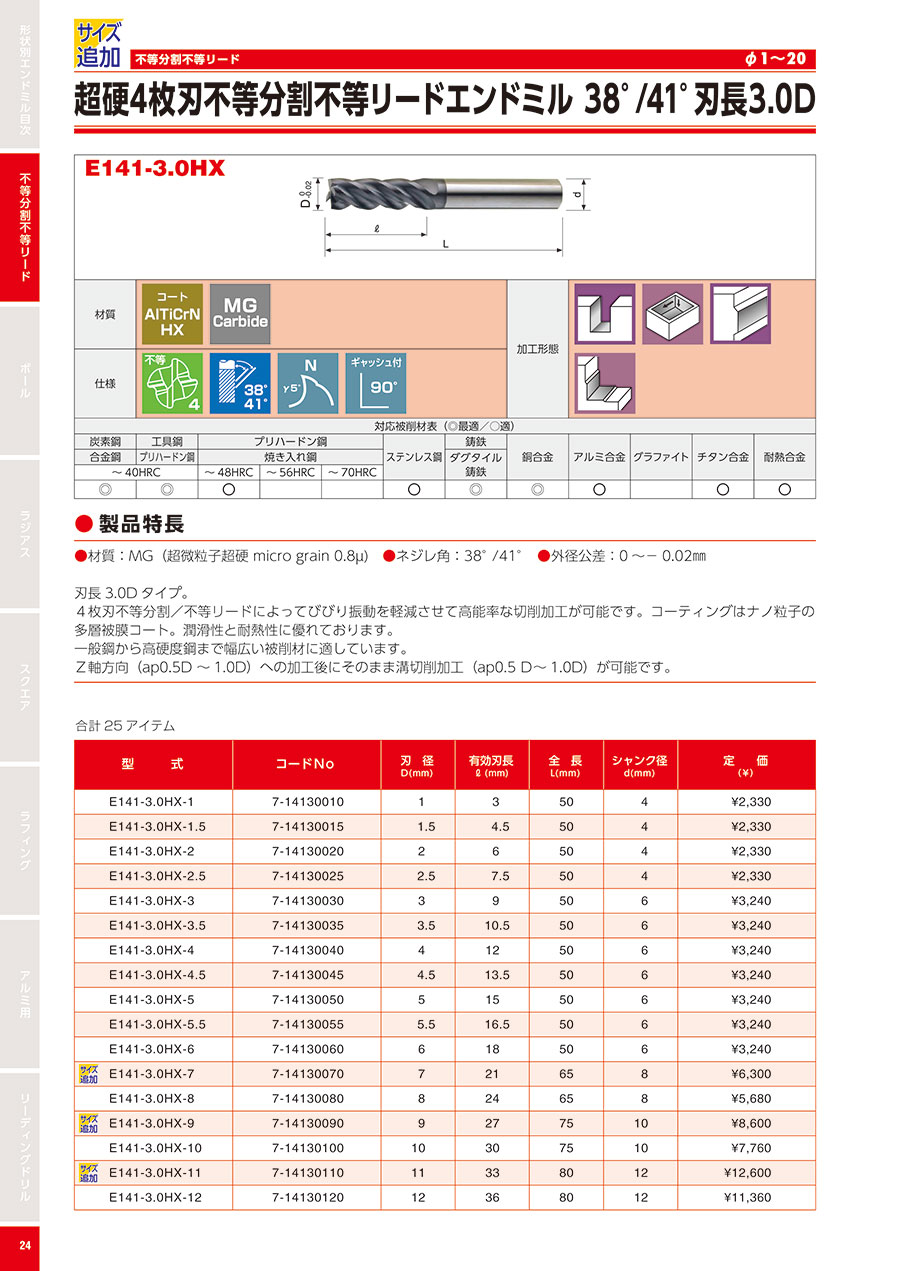

カタログ
