ツール用品技術窓口
型番
製品特長・仕様
製品の基本仕様・特長
手元チェックで確実にねじ締めができる電動ドライバー
- トルクアップした回数をカウントし、設定本数に達するとブザー音で知らせる。
レバースタート式（リングなし）
プッシュスタート式（リングなし）
リング付き
標準付属品「トルク固定リング」
トルク設定の位置ずれを防止。
トルク範囲
【仕様】
| 型番 | レバースタート | HFB-BE830L | HFB-BE830LF | HFB-BE850L |
|---|---|---|---|---|
| プッシュスタート | HFB-BE830P | HFB-BE830PF | HFB-BE850P | |
| 出力トルク | Nm | 0.98～2.94 | 0.98～2.94 | 1.96～4.90 |
| kgf/cm | 10.0～30.0 | 10.0～30.0 | 20.0～50.0 | |
| トルク調整 | 無段階 | |||
| 回転速度（r.p.m） | HI | 1,000 | 2,000 | 1,000 |
| LO | 700 | － | 700 | |
| 適合ねじ（mm） | 小ねじ | 3.0～5.0 | 3.0～5.0 | 4.0～6.0 |
| タッピンねじ | 3.0～4.0 | 3.0～4.0 | 4.0～5.0 | |
| 重量（g） | 800 | |||
| 全長 （mm） | 278 | |||
| 消費電力 | 90W | 120W | ||
| 適合ビット | 対辺5mmHEX | 対辺6.35mmHEX | ||
| 標準附属品 | ビット 各１本 | No.1, No.2 | ||
| トルク固定リング | KC-7 | |||
【特長】
自動反転機能
着座後の自動反転時間を設定してねじの浮き具合を調整できます。
チャンネルメモリを使い、位置決め後、再締め込みの本数管理も行えます。
合否判定機能
正常なねじ締め動作のみをカウントする。
不完全なねじ締めがあったら、音と光で警告。
【機能】
| 項目 | 設定内容 | 備考 | |
|---|---|---|---|
| チャンネルメモリ | U1～U5 （5メモリ） | 最大5つまでの工程を記憶。 連続工程としても管理できます。 | |
| 設定カウント | 1-99 | 1-99まで設定可能です。 | |
| カウント方式 | 減算 | カウントダウン方式 | |
| オートリセット | 0.1-9.9秒（0.1秒刻み） | 作業完了後の自動復帰時間を設定します。 | |
| ねじ締めHIタイム時間（Ht） | 0.1-9.9秒（0.1秒刻み） | 判定時間HIタイムをマニュアル設定 | |
| ねじ締めLOタイム時間（Lt） | 0.00-9.90（0.01刻み） | 判定時間LOタイムをマニュアル設定 | |
| 2度締めカウントクリア | 0.00-9.99（0.01刻み） | ねじ締め後、2度締めや確認締めを行っても 設定時間内であればカウントされません。 | |
| NG時動作停止機能 | ON / OFF | y/n | NG判定がされた時点で次のねじ締めができなくなり、 リバースのみが有効となります。 |
| 逆転時カウント減算機能 | 1カウントキャンセル/逆転動作分キャンセル | y/n | 逆転動作回数分（当該チャンネルの先頭まで）戻るか、 逆転動作でカウント数が1つだけ戻るか、を設定。 |
| 自動反転機能 | 0.00-9.99 （0.01刻み） | 着座後自動で反転する時間を設定します。 （反転時間分ねじがゆるみます。） | |
| ねじ締め時間自動設定 | 0.2-9.9 | 判定時間を自動で計測設定します。（HIタイムのみ） | |
| インターバル時間設定 | 01-99 （1秒刻み） | 締め忘れ防止の為、警告するまでの時間を設定します。 （1本、１本のネジ締め間） | |
| トータル時間設定 | 01-99 （1分刻み） | 締め忘れ防止の為、警告するまでの時間を設定します。 （チャンネル本数終了までの間） | |
| 設定キーロック機能 | ON / OFF | 不用意な設定変更を防止します。 | |
| OK/NGブザー音切替 | ON / OFF / FF / EF | ブザー音の有無を4種類のタイミングから設定できます。 | |
| 外部入出力（オプション） | 出力: NG / OK ALL/OK ONE | 出力：オープンコレクタ Max 24V 10mA | |
| 外部入出力（オプション） | 入力：センサ（ワークスイッチ） | 入力：無電圧a接点 | |
電動ドライバー専用コントローラー
| 型番 | SKP-40BN-500 |
|---|---|
| 入力電源 | AC 100～240V |
| 二次電力 | 40V Max.5.5A |
| 外形寸法 (mm) | 213 x 131 x 65 |
| 重量 (g) | 1800 |
| 機能 | 1台取り |

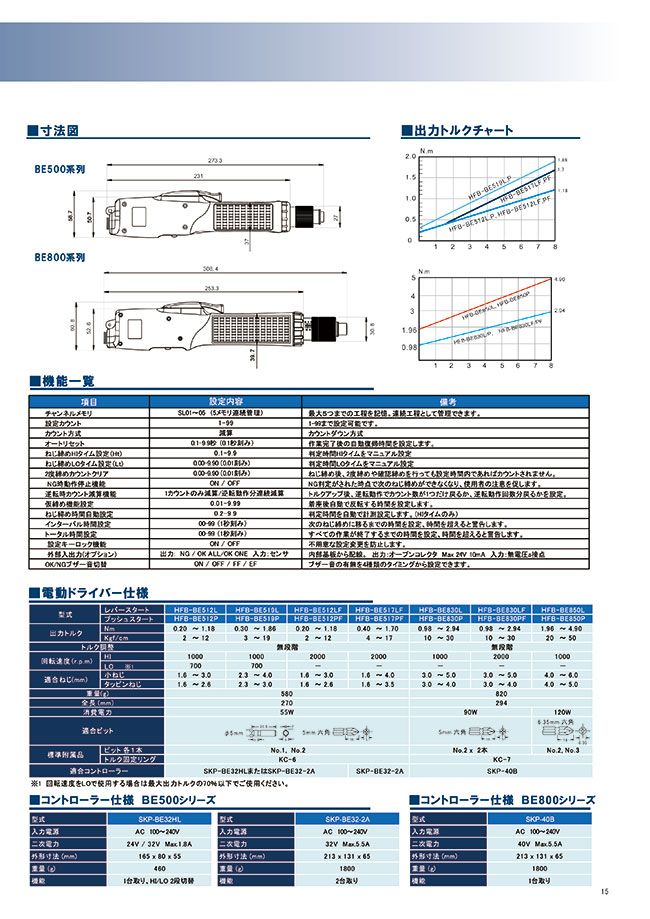

外形図
HFB-BE800 プッシュスタート式
HFB-BE800 レバースタート式
【適合ビット】
| 型番 | ビット取付け口 | 取付可能ビット |
|---|---|---|
| HFB-BE830L/P HFB-BE830LF/PF | 対辺5mm六角 |  |
| HFB-BE850L/P | 対辺6.35mm六角 |  |
使用方法・使用事例
使用事例
合否判定でねじ締め不良を警告
使用例
開発秘話
他社に先駆け開発した商品です。
お客様のお要望を取り入れ多くの機能をドライバーに搭載しました。
絞り込み条件：9 項目の仕様が未選択です
商品タイプ
- 本体
出力トルク(N・m)
- 0.98～2.94
- 1.96～4.90
適合ねじ：小ねじ(mm)
- 3.0～5.0
- 4.0～6.0
スタート方式
- プッシュスタート式
- レバースタート式
適合ねじ：タッピンねじ(mm)
- 3.0～4.0
- 4.0～5.0
消費電力(W)
- 90
- 120
最大トルク(kgf・cm)
- 10～30
- 20～50
回転速度（HI）(r.p.m)
- 1000
- 2000
適合ビット
- 5mm六角
- 6.35mm六角
タイプ
- HFB-BE830L
- HFB-BE830LF
- HFB-BE830P
- HFB-BE830PF
- HFB-BE850L
- HFB-BE850P
出荷日
- すべて
- 3日以内
- 4日以内
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
53,341円 ( 58,675円 ) | 4日目 |
53,341円 ( 58,675円 ) | 4日目 |
53,341円 ( 58,675円 ) | 4日目 |
55,299円 ( 60,829円 ) | 3日目 |
53,302円 ( 58,632円 ) | 4日目 |
詳細情報
基本情報
手元でカウント数が確認できる電動ドライバー。
【特長】
・ねじ締め本数カウント機能で、設定したねじ締め本数に達するとブザー音で通知。
・手元チェックで確実なねじ締めが可能。
・インサートねじ対応自動逆転機能搭載モデル。
・作業者がNGに気付かず作業を続けることを防止。
・ねじ長の違うものなど、それぞれ異なる設定をチャネルごとに最大5つまでメモリ可能。メモリ連続管理も可能。
・正常なねじ締め動作のみカウント、不完全なネジ締めがあった場合、音と光で警告。
・ねじ締め後、続けて2度締めや確認締めをしても設定時間内であれば、カウントされず正確な管理が可能。
・逆転の際は、カウントが戻り、正確な管理が可能。逆転動作数を連続計算または1カウントのみ減算のいずれかの設定可能。
・ねじ締め判定時間を自動計測可能。マニュアル設定も可。
・OK ALL、NG、トルクアップ信号出力、ワークスタート信号入力などを装備した3機種を用意。
【用途】
・M3からM6の小ねじの締めつけに最適。
