TOP-Cut超硬ソリッドエンドミル 4枚刃ロングコーナーR（内部給油仕様/シャンク切欠きなし）

通常単価(税別): 7,793円～40,683円

税込単価: 8,572円～44,751円

通常出荷日：12日目

【特長】・シャンク切欠きはありません(DIN 6535 HA)。・多目的に使える高性能ハイパフォーマン...

加工用途（加工形状）
平面 / 側面 / 溝 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±10

未確定 27 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

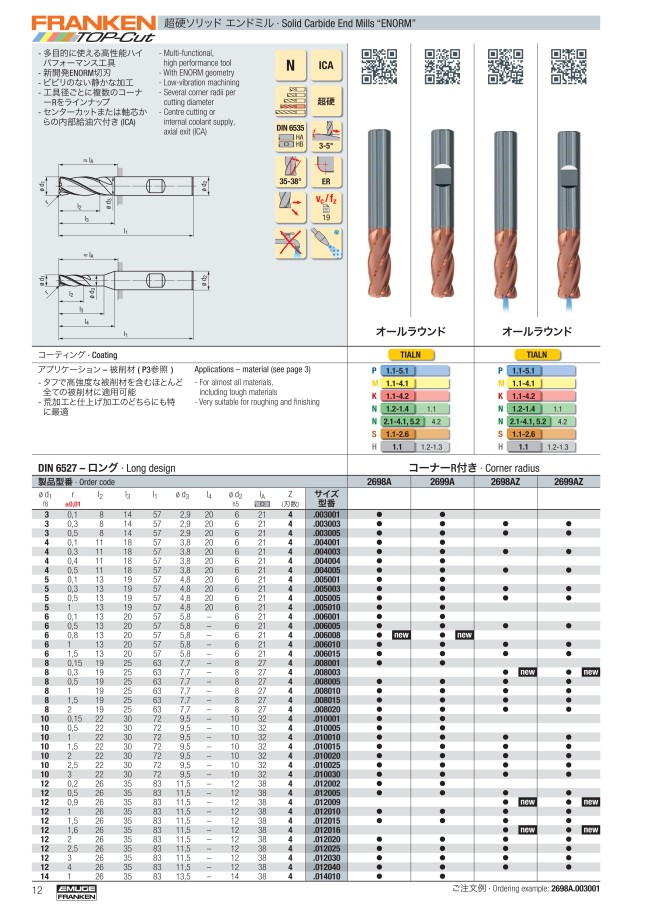

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

刃径(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
刃長(mm)
- 8
- 11
- 13
- 19
- 22
- 26
- 32
- 38
コーナ・ボール半径(mm)
- 0.3
- 0.5
- 1
- 1.5
- 2
- 3
首下長(mm)
- 14
- 18
- 19
- 20
- 25
- 30
- 35
- 40
- 50
シャンク径(mm)
- 6
- 8
- 10
- 12
- 16
- 20
全長(mm)
- 57
- 63
- 72
- 83
- 92
- 104
タイプ
- 2698AZ.003003
- 2698AZ.003005
- 2698AZ.004003
- 2698AZ.004005
- 2698AZ.005003
- 2698AZ.005005
- 2698AZ.006005
- 2698AZ.006010
- 2698AZ.006015
- 2698AZ.008005
- 2698AZ.008010
- 2698AZ.008015
- 2698AZ.008020
- 2698AZ.010010
- 2698AZ.010015
- 2698AZ.010020
- 2698AZ.012010
- 2698AZ.012015
- 2698AZ.012020
- 2698AZ.012030
- 2698AZ.016010
- 2698AZ.016015
- 2698AZ.016020
- 2698AZ.016030
- 2698AZ.020015
- 2698AZ.020020
- 2698AZ.020030
出荷日
すべて
12日以内

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

シャンク径公差

首径

(mm)

最小発注数量

3	8	0.3	14	6	57	-0.020～-0.006	-0.004～0	2.9	1個
3	8	0.5	14	6	57	-0.020～-0.006	-0.004～0	2.9	1個
4	11	0.3	18	6	57	-0.028～-0.010	-0.005～0	3.8	1個
4	11	0.5	18	6	57	-0.028～-0.010	-0.005～0	3.8	1個
5	13	0.3	19	6	57	-0.028～-0.010	-0.005～0	4.8	1個
5	13	0.5	19	6	57	-0.028～-0.010	-0.005～0	4.8	1個
6	13	0.5	20	6	57	-0.028～-0.010	-0.005～0	5.8	1個
6	13	1	20	6	57	-0.028～-0.010	-0.005～0	5.8	1個
6	13	1.5	20	6	57	-0.028～-0.010	-0.005～0	5.8	1個
8	19	0.5	25	8	63	-0.035～-0.013	-0.006～0	7.7	1個
8	19	1	25	8	63	-0.035～-0.013	-0.006～0	7.7	1個
8	19	1.5	25	8	63	-0.035～-0.013	-0.006～0	7.7	1個
8	19	2	25	8	63	-0.035～-0.013	-0.006～0	7.7	1個
10	22	1	30	10	72	-0.035～-0.013	-0.006～0	9.5	1個
10	22	1.5	30	10	72	-0.035～-0.013	-0.006～0	9.5	1個
10	22	2	30	10	72	-0.035～-0.013	-0.006～0	9.5	1個
12	26	1	35	12	83	-0.043～-0.016	-0.008～0	11.5	1個
12	26	1.5	35	12	83	-0.043～-0.016	-0.008～0	11.5	1個
12	26	2	35	12	83	-0.043～-0.016	-0.008～0	11.5	1個
12	26	3	35	12	83	-0.043～-0.016	-0.008～0	11.5	1個
16	32	1	40	16	92	-0.043～-0.016	-0.008～0	15.5	1個
16	32	1.5	40	16	92	-0.043～-0.016	-0.008～0	15.5	1個
16	32	2	40	16	92	-0.043～-0.016	-0.008～0	15.5	1個
16	32	3	40	16	92	-0.043～-0.016	-0.008～0	15.5	1個
20	38	1.5	50	20	104	-0.053～-0.020	-0.009～0	19.5	1個
20	38	2	50	20	104	-0.053～-0.020	-0.009～0	19.5	1個
20	38	3	50	20	104	-0.053～-0.020	-0.009～0	19.5	1個

通常単価(税別) (税込単価)	通常出荷日

8,217円 ( 9,039円 )	12日目
8,217円 ( 9,039円 )	12日目
8,032円 ( 8,835円 )	12日目
8,032円 ( 8,835円 )	12日目
7,793円 ( 8,572円 )	12日目
7,793円 ( 8,572円 )	12日目
8,086円 ( 8,895円 )	12日目
8,086円 ( 8,895円 )	12日目
7,793円 ( 8,572円 )	12日目
10,514円 ( 11,565円 )	12日目
10,514円 ( 11,565円 )	12日目
10,868円 ( 11,955円 )	12日目
10,868円 ( 11,955円 )	12日目
13,430円 ( 14,773円 )	12日目
13,605円 ( 14,966円 )	12日目
13,605円 ( 14,966円 )	12日目
17,443円 ( 19,187円 )	12日目
17,614円 ( 19,375円 )	12日目
17,614円 ( 19,375円 )	12日目
17,871円 ( 19,658円 )	12日目
30,691円 ( 33,760円 )	12日目
30,945円 ( 34,040円 )	12日目
30,945円 ( 34,040円 )	12日目
31,283円 ( 34,411円 )	12日目
40,148円 ( 44,163円 )	12日目
40,148円 ( 44,163円 )	12日目
40,683円 ( 44,751円 )	12日目

詳細情報

基本情報

【特長】
・シャンク切欠きはありません(DIN 6535 HA)。
・多目的に使える高性能ハイパフォーマンス工具。
・新開発ENORM切刃。
・ビビリのない静かな加工。
・工具径ごとに複数のコーナーRをラインナップ。
・軸心からの内部給油穴付き(ICA)。

商品担当おすすめ

オーエスジー
AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ
ユニオンツール
UDCRRS 6枚刃/10枚刃超硬合金・硬脆材加工用荒加工専用ロングネックラジアスエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TOP-Cut超硬ソリッドエンドミル 4枚刃ロングコーナーR（内部給油仕様/シャンク切欠きなし）のレビュー

この商品のレビューはありません
