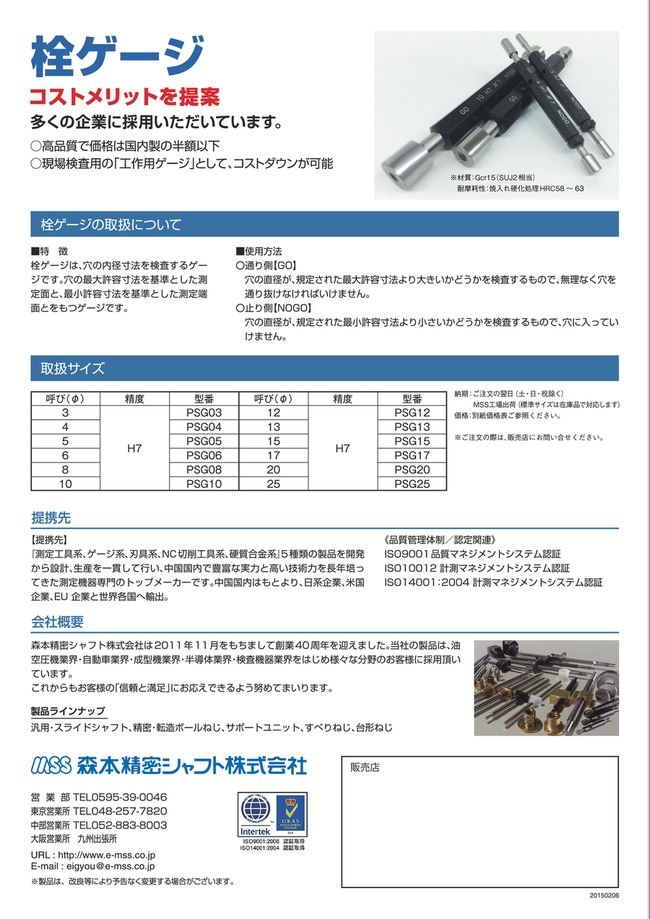

栓ゲージ

製品特長・仕様

栓ゲージの特長

• 低価格の栓ゲージです。現場検査用「工作ゲージ」としてコストダウンが可能です。
• 栓ゲージは、穴の内径寸法を検査する穴の最大許容寸法を基準とした測定面と、最小許容寸法を基準とした測定端とを持つゲージです。
  材質：Gcr15（SUJ2相等）
  耐磨耗性：焼入れ硬化処理HRC58～63
• 栓ゲージは、通り側と止り側で1組となっております。
• 通り側（GO）が通り、止り側（NOGO）が止ることで、ねじの有効径の合否判定を行います。

使用方法・使用事例

通りゲージ（GO）・止りゲージ（NOGO）を用いて合否判定を行います。

通り側【GO】

穴の直径が、規定された最大許容寸法より大きいかどうかを検査するもので、無理なく穴を通り抜けなければいけません。

止り側【NOGO】

穴の直径が、規定された最小許容寸法より小さいかどうかを検査するもので、穴に入ってはいけません。

規格表

注意・禁止事項

注意・禁止事項

• ゲージを検査以外の目的で使用しないでください。
• ねじ部やゲージ角部には、機能上鋭利な部分があり、十分注意をし使用してください。
• 検査する製品の作動時は、ゲージによる検査は行わないでください。

使用上の注意

• 使用前はゲージ及び製品を軽油または白灯油等で洗浄するかきれいな布等でよく拭き取ってください。
  その際、ゲージに錆、傷等が無いかを確かめ確認された場合は使用しないでください。
• 防錆力のある潤滑油を塗布し使用してください。
• ゲージに衝撃を与えないでください。

注意・禁止事項

• 保管する際、塵埃、切粉、指紋などを完全に除去し防錆を施してください。
• 湿気が無く温度変化の少ない場所で保管してください。
