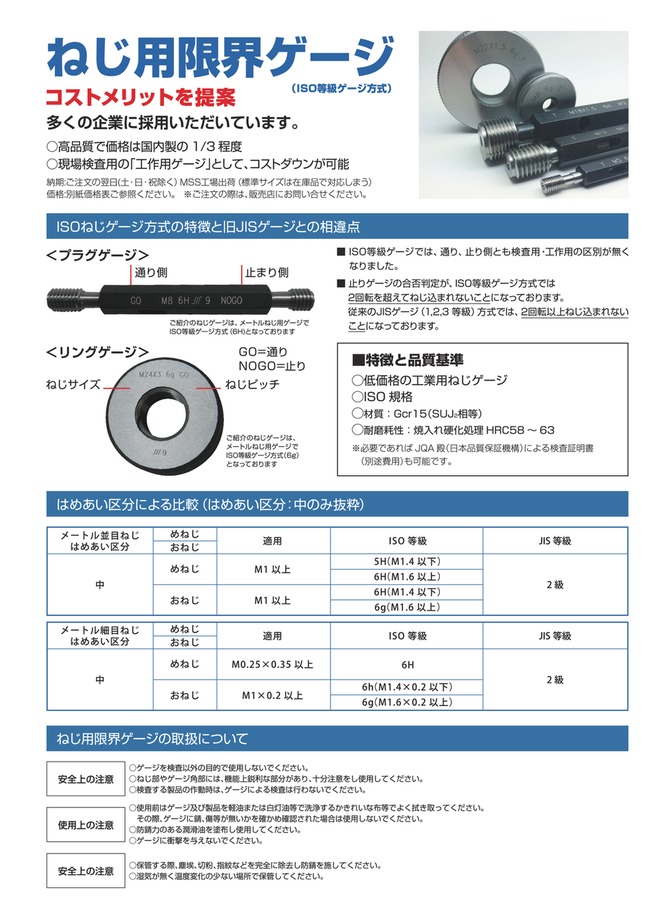

ねじ用限界ゲージ（プラグゲージ）

製品仕様

ねじ用限界ゲージの特長

• 低価格のねじ用限界ゲージのため、現場のコストダウンが可能です。
• 特徴と品質基準
  低価格の工業用ねじゲージ
  ISO規格
  材質：Gcr15（SUJ2相等）
  耐磨耗性：焼入れ硬化処理HRC58～63
• ねじ用限界ゲージは、通り側と止り側で1組となっております。
• 通り側（GO）が通り、止り側（NOGO）が止ることで、ねじの有効径の合否判定を行います。

ISOねじゲージ方式の特徴と旧JISゲージとの相違点

• ISO等級ゲージでは、通り、止り側とも検査用・工作用の区別が無くなりました。
• 止りゲージが2回転を超えてねじ込まれないことで、合否の判定を行います。
  従来のJISゲージ（1、2、3 等級）方式では、2回転以上ねじ込まれないことで判定を行います。
• はめあい区分による比較（はめあい区分：中のみ抜粋）

規格表

使用例

ねじ用限界ゲージの使用方法

ねじ用限界ゲージは、通り側と止り側で1組となっております。通りゲージ（GO）・止りゲージ（NOGO）を用いて合否判定を行います。

※通りゲージ（GO）は、無理なく通り抜けなければなりません。
※止りゲージ（NOGO）が2回転を超えてねじ込まれてはいけません。

注意・禁止事項

注意・禁止事項

• ゲージを検査以外の目的で使用しないでください。
• ねじ部やゲージ角部には、機能上鋭利な部分があり、十分注意をし使用してください。
• 検査する製品の作動時は、ゲージによる検査は行わないでください。

使用上の注意

• 使用前はゲージ及び製品を軽油または白灯油等で洗浄するかきれいな布等でよく拭き取ってください。
  その際、ゲージに錆、傷等が無いかを確かめ確認された場合は使用しないでください。
• 防錆力のある潤滑油を塗布し使用してください。
• ゲージに衝撃を与えないでください。

注意・禁止事項

• 保管する際、塵埃、切粉、指紋などを完全に除去し防錆を施してください。
• 湿気が無く温度変化の少ない場所で保管してください。
