メカロッククランプ（ロータイプ）
- 通常単価(税別)
- 21,439円～21,885円
- 税込単価
- 23,583円～24,074円
メカロッククランプロータイプ。【特長】・ワークを横から押さえたい場合に大活躍。・コンパクトな設計で治工...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
メカロッククランプ（ロータイプ） MLC200AN・BN・CNの特長
寸法図
単位：mm
| 品番 | 締付力 （kN） | 適合 T溝 | ストローク | A | B | C | T | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|
| MLC200AN | 7 | 14 | 2.8 | 22.2 | 8.7 | 15.8 | 13.8 | 0.97 |
| MLC200BN | 7 | 16 | 25.4 | 8.7 | 15.8 | 15.8 | 1.02 | |
| MLC200CN | 7 | 18 | 28.5 | 11.1 | 19 | 17.5 | 1.07 |
製品仕様
| 材質 | S45C |
|---|---|
| 熱処理 | HRC35～40 |
| 仕上げ | 黒染め／研削 |
| 製品スペック | 適合T溝：14・16・18 |
| 製品スペック | ストローク：2.8mm |
開発秘話
ユーザー様の声があり、ラインナップ強化。
詳細情報
基本情報
メカロッククランプロータイプ。
【特長】
・ワークを横から押さえたい場合に大活躍。
・コンパクトな設計で治工具やマシンテーブルのスペースを有効に利用可能。
・ワークを一定の高さに保持しながらクランプ。
・スプリング式のスライドクランプでワークの着脱が容易。
【用途】
・ワークを横から押さえたい場合に最適。
・薄物ワークに最適。

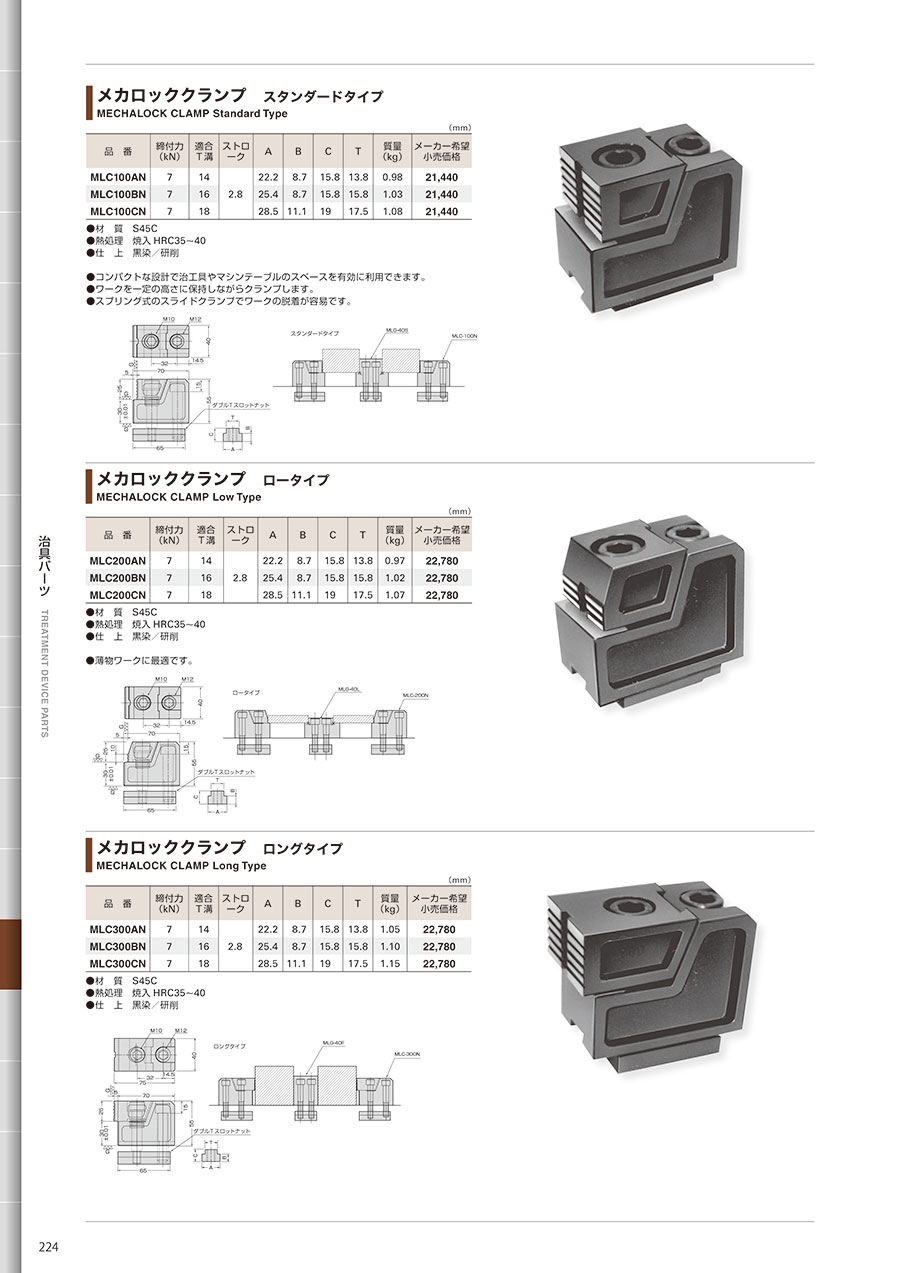

カタログ
