スーパーツール

ねじ穴付ストラップクランプ黒染 S45C

カタログ |

通常単価(税別): 3,762円～19,483円

税込単価: 4,138円～21,431円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

ねじ穴付ストラップクランプ。【特長】・その他治工具との組合せにより威力発揮。【用途】・機械加工時のワー...

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ねじ穴付ストラップクランプの特長

外形図

寸法図

単位：mm

品番	A	B	C	D	E	F	G	H	適合ボルト	適合スイベルボルト	質量（kg）
TPS103	19	38	100	25	22	14	14.2	M14×2	M14	CHS-5000	0.43
TPS104	19	38	150	25	38	14	14.2	M14×2	M14	CHS-5000	0.67
TPS105	25	50	100	30	22	16	17	M16×2	M16	CHS-6000	0.81
TPS106	25	50	150	36.5	32	16	17	M16×2		CHS-6000	1.22
TPS107	25	50	175	36.5	38	16	17	M16×2		CHS-6000	1.4
TPS108	30	50	150	39	25	22	21	M18×2.5	M20	CHS-7000	1.36
TPS109	30	50	175	39	32	22	21	M18×2.5		CHS-7000	1.61
TPS110	30	50	200	39	38	22	21	M18×2.5		CHS-7000	1.88
TPS2420	38	50	200	50	43	25	25	M20×2.5	M24	CHS-8000	2.3
TPS2425	38	50	250	50	70	25	25	M20×2.5		CHS-8000	2.85
TPS2430	38	50	300	50	93	25	25	M20×2.5		CHS-8000	3.41

製品仕様

材質	S45C
熱処理	HRC35～47
仕上げ	黒染め
製品スペック	全長：100～300mm
製品スペック	適合ボルト：M14・M16・M20・M24

開発秘話

ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

適合ボルト

高さ

(mm)

爪部

(mm)

適合スイベルボルト

トラスココード

質量

(g)

最小発注数量

100	38	M14	19	25	CHS-5000	176-2362	430	1個
150	38	M14	19	25	CHS-5000	176-2371	670	1個
100	50	M16	25	30	CHS-6000	176-2389	810	1個
150	50	M16	25	36.5	CHS-6000	176-2397	1220	1個
175	50	M16	25	36.5	CHS-6000	176-2401	1400	1個
150	50	M20	30	39	CHS-7000	176-2419	1360	1個
175	50	M20	30	39	CHS-7000	176-2427	1610	1個
200	50	M20	30	39	CHS-7000	176-2435	1880	1個
200	50	M24	38	50	CHS-8000	813-0914	2300	1個
250	50	M24	38	50	CHS-8000	813-0915	2850	1個
300	50	M24	38	50	CHS-8000	813-0916	3410	1個

通常単価(税別) (税込単価)	通常出荷日

3,762円 ( 4,138円 )	在庫品1日目当日出荷可能
4,201円 ( 4,621円 )	4日目
5,127円 ( 5,640円 )	4日目
5,691円 ( 6,260円 )	4日目
6,124円 ( 6,736円 )	4日目
6,427円 ( 7,070円 )	4日目
7,070円 ( 7,777円 )	4日目
8,174円 ( 8,991円 )	4日目
13,060円 ( 14,366円 )	4日目
16,064円 ( 17,670円 )	4日目
19,483円 ( 21,431円 )	4日目

詳細情報

基本情報

基本情報

ねじ穴付ストラップクランプ。
【特長】
・その他治工具との組合せにより威力発揮。
【用途】
・機械加工時のワークのセッティングに最適。

カタログ

商品TOP

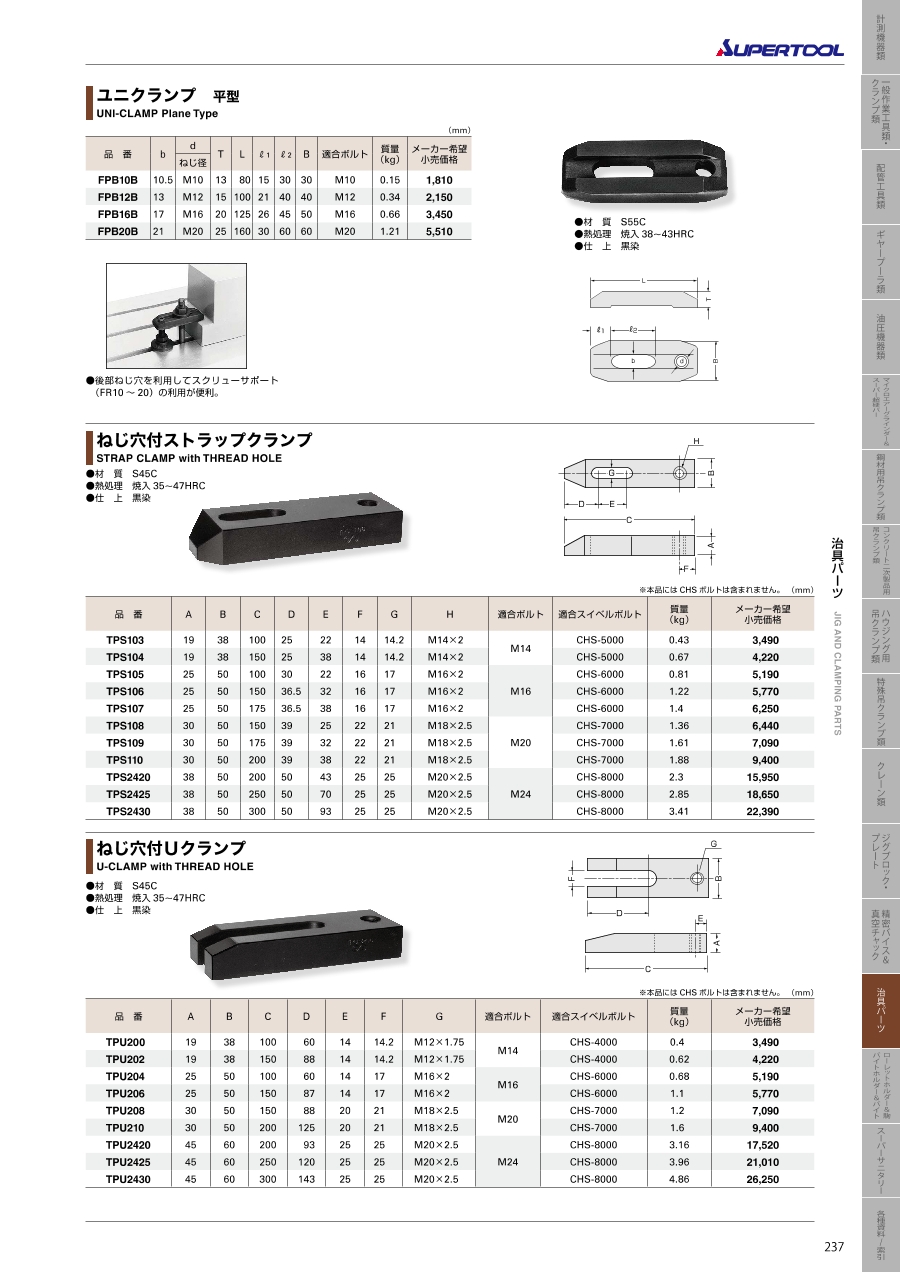

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ穴付ストラップクランプ黒染 S45Cのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質は何ですか？

S45Cです。
