スライドクランプ Aタイプ（2コ1組）【2個入り】
- 通常単価(税別)
- 24,398円～57,026円
- 税込単価
- 26,838円～62,729円
機械加工にて必須の冶具、スライドクランプです。【特長】・ジョーの先端はラックが...
詳細情報を確認する
商品情報
スライドクランプ Aタイプ（2コ1組）
| 品番 | 締付力 (kN) | 付属品 | A | B | C | D | E | F | G | H | J | L | M | N | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| キャップ スクリュー | Ｔスロット ナット | 六角棒 レンチ | ||||||||||||||
| TC1A | 7 | CS1230 | 1412TN | 6 | 22 | 36 | 9 | 28 | 16 | 14.5 | 22 | 12 | 11 | 103 | 8 | 6 |
| TC2A | 8 | CS1630 | 1816TN | 6 | 22 | 36 | 9 | 47 | 28.5 | 16.5 | 25 | 12 | 11 | 143 | 9 | 6 |
| TC3A | 10 | CS2040 | 2220TN | 8 | 24 | 46 | 12 | 60 | 35.5 | 20.5 | 31 | 14 | 12 | 180 | 10 | 8 |
寸法図1
寸法図2
スライドクランプ
締付操作のドライブ、スクリューは先端ジョーの中に埋込まれている。
開発秘話
ユーザー様の声があり、ラインナップ強化。
詳細情報
基本情報
機械加工にて必須の冶具、スライドクランプです。
【特長】
・ジョーの先端はラックが刻まれていてワークを下方に押しつけクランプします。
・操作はレンチを差込み、締め付ければクランプヘッドが 45°の傾斜をスライドしてワークをクランプします。
【用途】
・機械加工に最適。
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

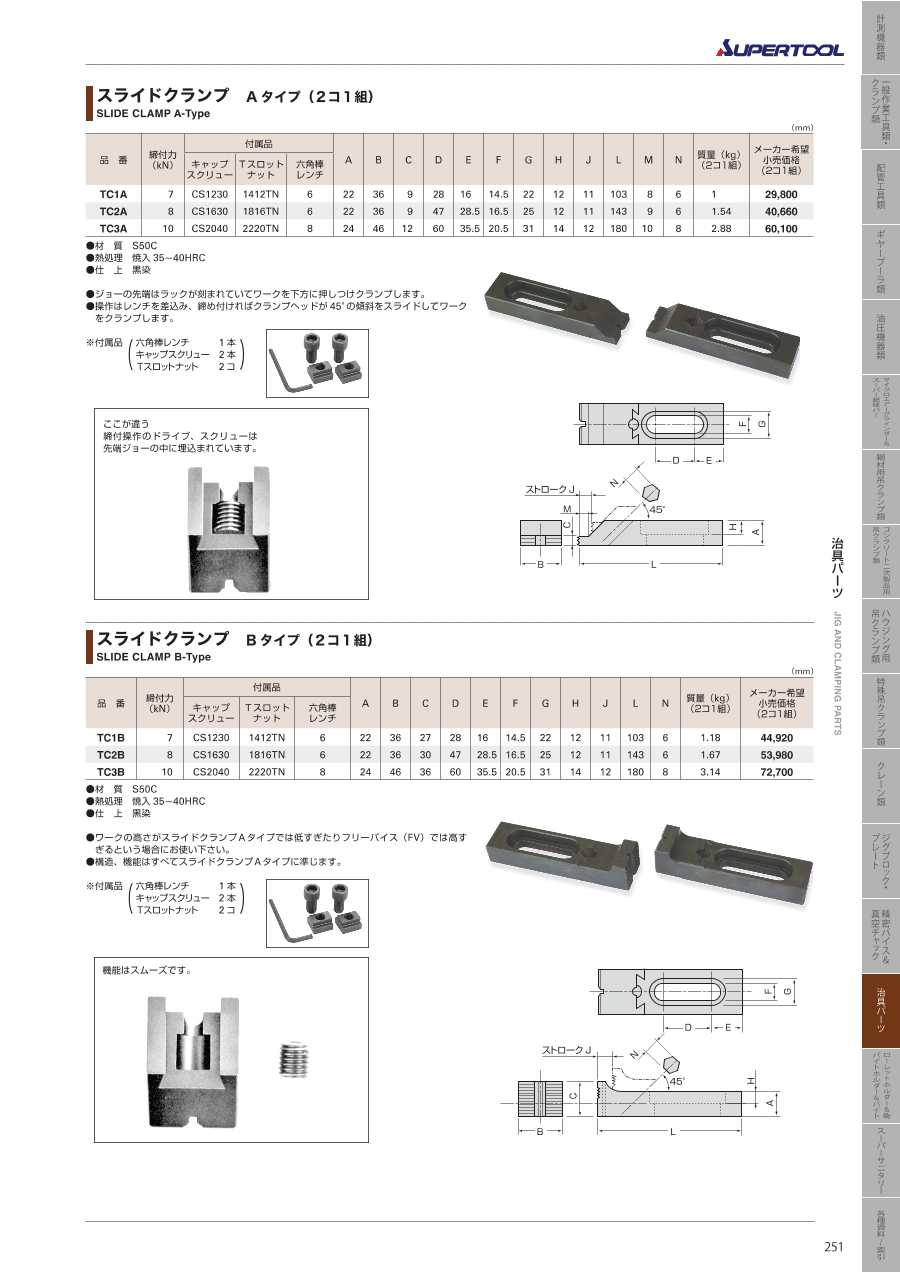

カタログ
