スーパーツール

スイベルニュークランプ（2コ1組）【2個入り】

スイベルニュークランプ（2コ1組）
この商品のFAQをみる（1件）
通常単価(税別)
13,592円～28,387円
税込単価
14,951円～31,226円

スイベルニュークランプです（2コ1組）。【特長】・クランプの高さは自在に調整で...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
    数量：

    商品情報

    スイベルニュークランプの特長

    Tスロットボルト

    Tスロットボルト

    フランジナット付

    フランジナット付

    使用例

    使用例

    使用例

    使用例

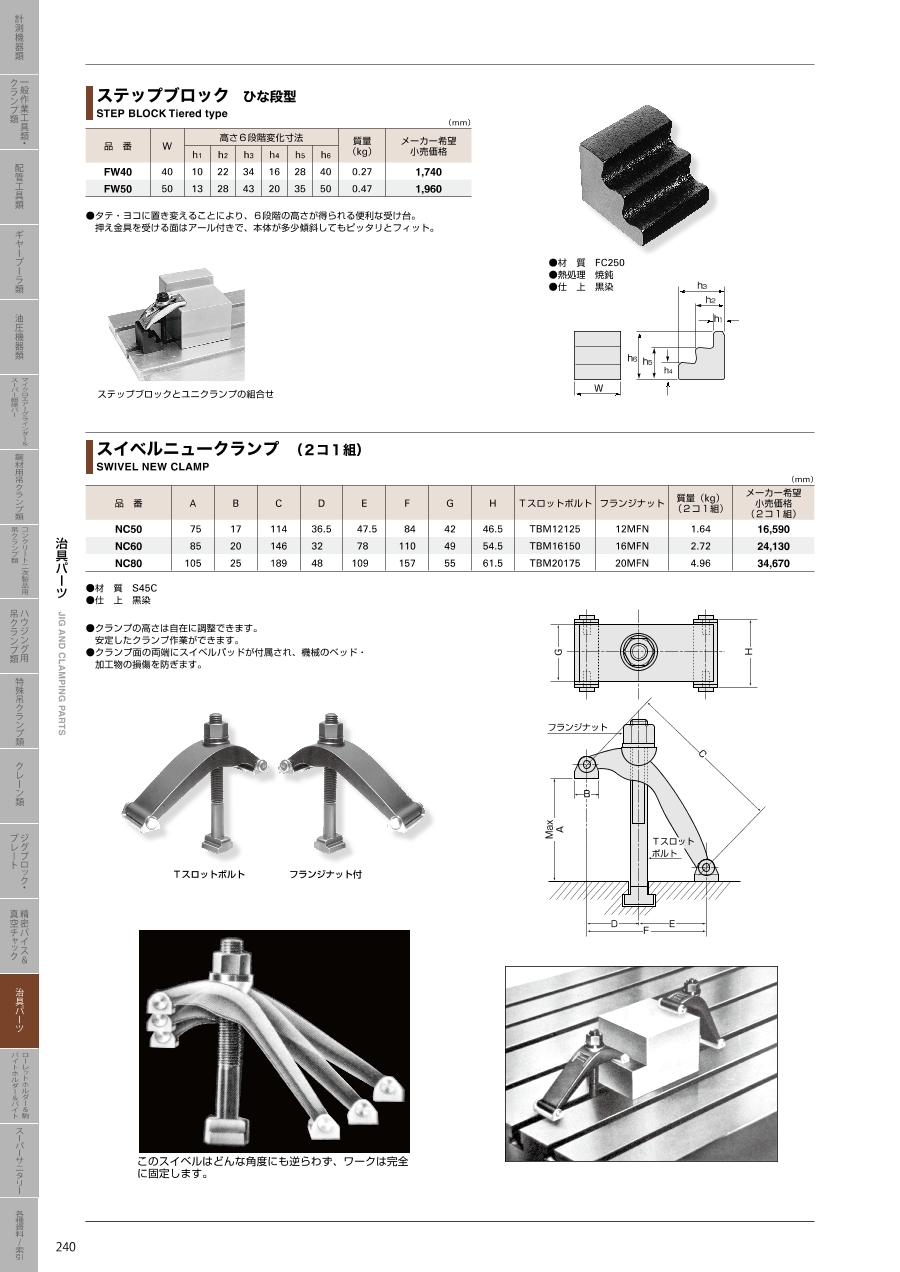

    寸法図

    寸法図

    単位：mm

    品番ABCDEFGHTスロットボルトフランジナット質量（kg）
    （2コ1組）
    NC50751711436.547.5844246.5TBM1212512MFN1.64
    NC60852014632781104954.5TBM1615016MFN2.72
    NC8010525189481091575561.5TBM2017520MFN4.96

    製品仕様

    材質S45C
    仕上げ黒染め
    製品スペックねじ径：M12・M16・M20
    製品スペック本体全長：114・146・189mm
    製品スペックワーク締付高さ（MAX）：75・85・105mm

    開発秘話



    ユーザー様の声があり、ラインナップ強化。

    型番リスト

    表示件数
  • 1
    • 型番
    NC50
    NC60
    NC80

    幅

    (mm)

    トラスココード

    最大高さ

    (mm)

    フランジナット

    Tスロットボルト

    質量

    (g)

    		最小発注数量
    42
    171-5038
    75
    12MFN
    TBM12125
    1640
    1パック

    2個入り

    49
    171-5046
    85
    16MFN
    TBM16150
    2720
    1パック

    2個入り

    55
    171-5054
    105
    20MFN
    TBM20175
    4960
    1パック

    2個入り

    通常単価(税別) (税込単価)
    通常出荷日
    13,592円
    ( 14,951円 )
    4日目
    19,760円
    ( 21,736円 )
    4日目
    28,387円
    ( 31,226円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    スイベルニュークランプです（2コ1組）。
    【特長】
    ・クランプの高さは自在に調整できます。
    ・安定したクランプ作業ができます。
    ・クランプ面の両端にスイベルパッドが付属され、機械のベッド・加工物の損傷を防ぎます。
    【用途】
    ・ワークのクランプに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スイベルニュークランプ（2コ1組）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q材質は何ですか？
    A
    S45Cです。
