スーパーツール

Tスロットボルト TBM1250～TBM24200

Name: Tスロットボルト TBM1250～TBM24200
Brand: スーパーツール
SKU: 223006453959
Rating: 4.5 (4 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 910円～3,595円

税込単価: 1,001円～3,955円

Tスロットナットとスタッドボルトの一体型のクランピングパーツ（ねじ小物）。【特...

詳細情報を確認する

種類
治具用ボルト
材質
一般鋼・鋳鉄
詳細タイプ
Ｔスロットボルト
材質詳細
S45C
仕上げ
黒染

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

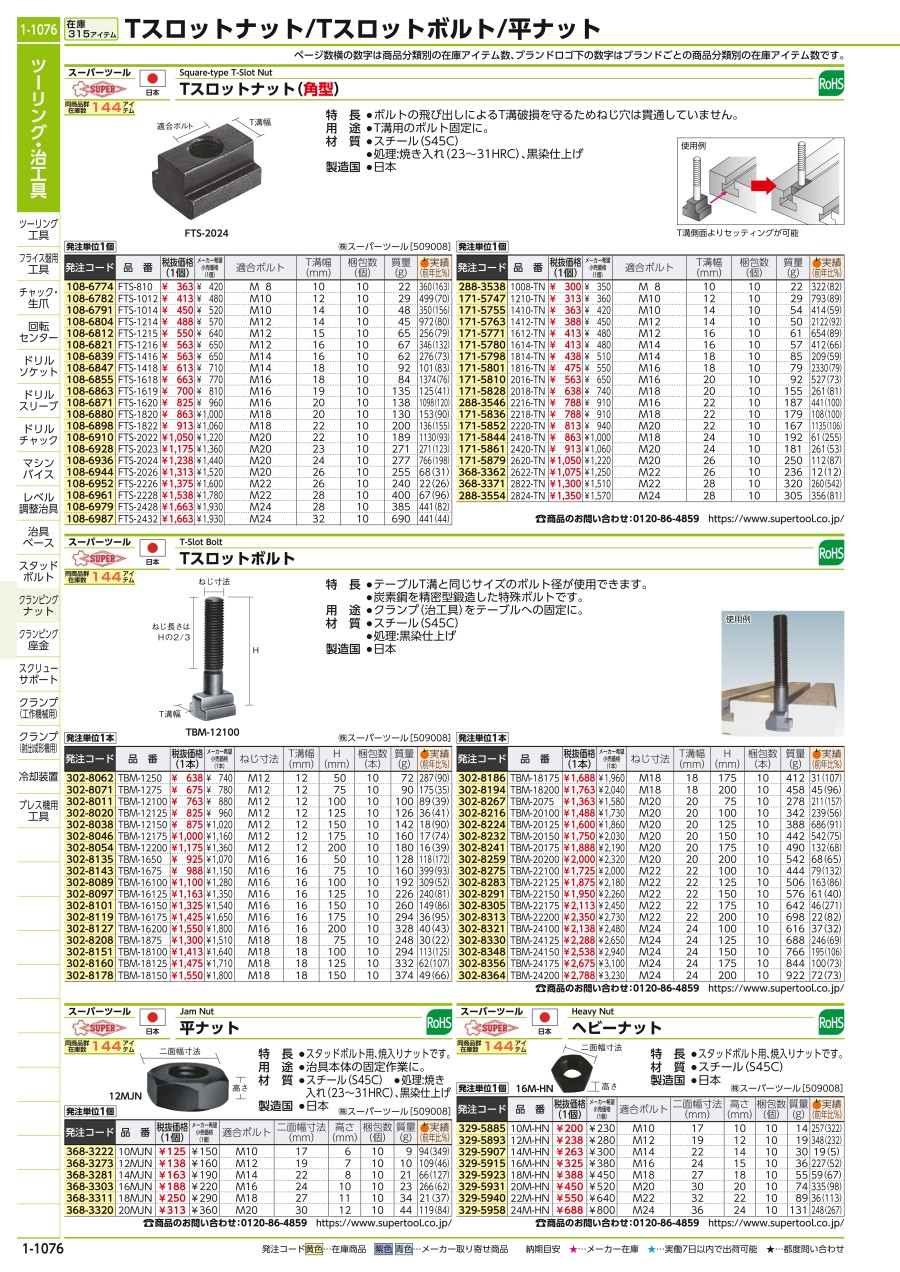

Tスロットナットとスタッドボルトの一体型のTスロットボルト

寸法図

材質:S45C
仕上:黒染

品番	テーブルスロット	ねじ径	A	B	C	D	E	F	G	H	質量 (g)
TBM1250	12	M12 P=1.75	12	12	26	22	7	6	13	50	72
TBM1275	12		12	12	26	22	7	6	13	75	90
TBM12100	12		12	12	26	22	7	6	13	100	100
TBM12125	12		12	12	26	22	7	6	13	125	126
TBM12150	12		12	12	26	22	7	6	13	150	142
TBM12175	12		12	12	26	22	7	6	13	175	160
TBM12200	12		12	12	26	22	7	6	13	200	180
TBM1650	16	M16 P=2.0	16	16	32	27	8	8	16	50	128
TBM1675	16		16	16	32	27	8	8	16	75	160
TBM16100	16		16	16	32	27	8	8	16	100	192
TBM16125	16		16	16	32	27	8	8	16	125	226
TBM16150	16		16	16	32	27	8	8	16	150	260
TBM16175	16		16	16	32	27	8	8	16	175	294
TBM16200	16		16	16	32	27	8	8	16	200	328
TBM1875	18	M18 P=2.5	18	18	40	30	11	11	22	75	248
TBM18100	18		18	18	40	30	11	11	22	100	294
TBM18125	18		18	18	40	30	11	11	22	125	332
TBM18150	18		18	18	40	30	11	11	22	150	374
TBM18175	18		18	18	40	30	11	11	22	175	412
TBM18200	18		18	18	40	30	11	11	22	200	458
TBM2075	20	M20 P=2.5	20	20	40	34	11	11	22	75	278
TBM20100	20		20	20	40	34	11	11	22	100	342
TBM20125	20		20	20	40	34	11	11	22	125	388
TBM20150	20		20	20	40	34	11	11	22	150	442
TBM20175	20		20	20	40	34	11	11	22	175	490
TBM20200	20		20	20	40	34	11	11	22	200	542
TBM22100	22	M22 P=2.5	22	22	40	38	14	13	27	100	444
TBM22125	22		22	22	40	38	14	13	27	125	506
TBM22150	22		22	22	40	38	14	13	27	150	576
TBM22175	22		22	22	40	38	14	13	27	175	642
TBM22200	22		22	22	40	38	14	13	27	200	698
TBM24100	24	M24 P=3.0	24	24	50	44	16	15	31	100	616
TBM24125	24		24	24	50	44	16	15	31	125	688
TBM24150	24		24	24	50	44	16	15	31	150	766
TBM24175	24		24	24	50	44	16	15	31	175	844
TBM24200	24		24	24	50	44	16	15	31	200	922

開発秘話

ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数

型番

ネジ径

適合T溝巾

(mm)

長さ

(mm)

幅

(mm)

高さ

(mm)

トラスココード

質量(g)

RoHS?

最小発注数量

M12	12	26	22	100	302-8011	100	-	1個
M12	12	26	22	125	302-8020	126	-	1個
M12	12	26	22	150	302-8038	142	-	1個
M12	12	26	22	175	302-8046	160	-	1個
M12	12	26	22	200	302-8054	180	-	1個
M12	12	26	22	50	302-8062	72	-	1個
M12	12	26	22	75	-	90	-	1個
M16	16	32	27	100	302-8089	192	-	1個
M16	16	32	27	125	302-8097	226	-	1個
M16	16	32	27	150	302-8101	260	-	1個
M16	16	32	27	175	302-8119	294	-	1個
M16	16	32	27	200	302-8127	328	-	1個
M16	16	32	27	50	302-8135	128	-	1個
M16	16	32	27	75	302-8143	160	-	1個
M18	18	40	30	100	302-8151	294	-	1個
M18	18	40	30	125	302-8160	332	-	1個
M18	18	40	30	150	302-8178	374	-	1個
M18	18	40	30	175	302-8186	412	-	1個
M18	18	40	30	200	302-8194	458	-	1個
M18	18	40	30	75	302-8208	248	-	1個
M20	20	40	34	100	302-8216	342	-	1個
M20	20	40	34	125	302-8224	388	10	1個
M20	20	40	34	150	302-8232	442	-	1個
M20	20	40	34	175	302-8241	490	-	1個
M20	20	40	34	200	302-8259	542	-	1個
M20	20	40	34	75	302-8267	278	-	1個
M22	22	40	38	100	302-8275	444	-	1個
M22	22	40	38	125	302-8283	506	-	1個
M22	22	40	38	150	302-8291	576	-	1個
M22	22	40	38	175	302-8305	642	-	1個
M22	22	40	38	200	302-8313	698	-	1個
M24	24	50	44	100	302-8321	616	-	1個
M24	24	50	44	125	302-8330	688	-	1個
M24	24	50	44	150	302-8348	766	-	1個
M24	24	50	44	175	302-8356	844	-	1個
M24	24	50	44	200	302-8364	922	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	4日目
1,250円 ( 1,375円 )	4日目
1,420円 ( 1,562円 )	4日目
1,680円 ( 1,848円 )	4日目
910円 ( 1,001円 )	4日目
960円 ( 1,056円 )	5日目
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	5日目
1,900円 ( 2,090円 )	5日目
2,030円 ( 2,233円 )	4日目
2,220円 ( 2,442円 )	4日目
1,320円 ( 1,452円 )	4日目
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	3日目
2,090円 ( 2,299円 )	4日目
2,220円 ( 2,442円 )	4日目
2,410円 ( 2,651円 )	4日目
2,520円 ( 2,772円 )	4日目
1,860円 ( 2,046円 )	5日目
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	2日目
2,870円 ( 3,157円 )	6日目
1,960円 ( 2,156円 )	3日目
2,470円 ( 2,717円 )	3日目
2,680円 ( 2,948円 )	4日目
2,810円 ( 3,091円 )	4日目
3,030円 ( 3,333円 )	4日目
3,248円 ( 3,573円 )	4日目
3,060円 ( 3,366円 )	4日目
3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
3,367円 ( 3,704円 )	4日目
3,505円 ( 3,856円 )	6日目
3,595円 ( 3,955円 )	5日目

詳細情報

基本情報

基本情報

Tスロットナットとスタッドボルトの一体型のクランピングパーツ（ねじ小物）。
【特長】
・厳選した炭素鋼を精密型鍛造した特殊ボルト。
【用途】
・機械加工にて必須の冶具。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Tスロットボルト TBM1250～TBM24200のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/08/03

この商品は自社で使用する金型用に購入しました。サイズは自社で選定した通りのものが納品されていますので、問題なく使えていま...もっと読む

0人が参考にしています。

金型の固定用

満足度：4.02022/03/03

金型の固定用として購入した。長さの種類が選べるため便利。溝との相性も良い。

0人が参考にしています。

フライス加工時に

満足度：4.02021/12/07

フライス加工時の材料の固定時などに使用。サイズも豊富で使い勝手も良いです。

0人が参考にしています。

金型クランプに下駄を履かせる際の支え（治具）として使用

満足度：5.02018/06/13

金型クランプに下駄を履かせる際の支え（治具）として使用しています。用途に合わせ各種サイズの使い分けをしていますが、その際...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q材質は何ですか？

S45Cです。
