スーパーツール

Tスロットナット（FTSタイプ）

Name: Tスロットナット（FTSタイプ）
Brand: スーパーツール
SKU: 223006453937
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 510円～2,450円

税込単価: 561円～2,695円

機械加工にて必須の冶具、Tスロットナットです。【特長】・ボルトが突き出て機械テ...

詳細情報を確認する

種類
Tスロットナット
材質
焼入れ鋼
材質詳細
S45C
熱処理
焼入 HRC23～31
仕上げ
黒染

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

機械加工にて必須の冶具、Tスロットナット（FTSタイプ）

寸法図

材質:S45C
熱処理:焼入:23~31HRC
仕上:黒染

品番	テーブルスロット	ねじ径	A	B	C	T	L	質量 (g)
FTS810	10	M8	15	6	12	10	19	22
FTS1012	12	M10	18	7	14	12	23	29
FTS1014	14	M10	22	8	16	14	26	48
FTS1214	14	M12	22	8	16	14	26	45
FTS1215	15	M12	25	9	18	15	29	65
FTS1216	16	M12	25	9	18	16	29	67
FTS1416	16	M14	25	9	18	16	29	62
FTS1418	18	M14	28	10	20	18	32	92
FTS1618	18	M16	28	10	20	18	32	84
FTS1619	19	M16	32	12	24	19	36	135
FTS1620	20	M16	32	12	24	20	36	138
FTS1820	20	M18	32	12	24	20	36	130
FTS1822	22	M18	36	14	28	22	40	200
FTS1824	24	M18	40	16	32	24	44	285
FTS2022	22	M20	36	14	28	22	40	189
FTS2023	23	M20	40	16	32	23	44	271
FTS2024	24	M20	40	16	32	24	44	277
FTS2026	26	M20	42	14	25	26	46	255
FTS2226	26	M22	42	14	25	26	46	240
FTS2228	28	M22	45	18	36	28	49	400
FTS2428	28	M24	45	18	36	28	49	385
FTS2432	32	M24	50	20	40	32	54	690

開発秘話

ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数

型番

ネジ径

適合T溝巾

(mm)

長さ

(mm)

幅

(mm)

高さ

(mm)

トラスココード

質量(g)

最小発注数量

M10	12	23	18	14	108-6782	29	1個
M10	14	26	22	16	108-6791	48	1個
M12	14	26	22	16	108-6804	45	1個
M12	15	29	25	18	108-6812	65	1個
M12	16	29	25	18	108-6821	67	1個
M14	16	29	25	18	108-6839	62	1個
M14	18	32	28	20	108-6847	92	1個
M16	18	32	28	20	108-6855	84	1個
M16	19	36	32	24	108-6863	135	1個
M16	20	36	32	24	108-6871	138	1個
M18	20	36	32	24	108-6880	130	1個
M18	22	40	36	28	108-6898	200	1個
M20	22	40	36	28	108-6910	189	1個
M20	23	44	40	32	108-6928	271	1個
M20	24	44	40	32	108-6936	277	1個
M20	26	46	42	25	108-6944	255	1個
M22	26	46	42	25	108-6952	240	1個
M22	28	49	45	36	108-6961	400	1個
M24	28	49	45	36	108-6979	385	1個
M24	32	54	50	40	108-6987	690	1個
M8	10	19	15	12	108-6774	22	1個

通常単価(税別) (税込単価)	通常出荷日

580円 ( 638円 )	2日目
650円 ( 715円 )	5日目
700円 ( 770円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	3日目
810円 ( 891円 )	2日目
810円 ( 891円 )	5日目
870円 ( 957円 )	3日目
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	1日目
1,170円 ( 1,287円 )	4日目
1,230円 ( 1,353円 )	4日目
1,310円 ( 1,441円 )	5日目
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	4日目
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	4日目
2,030円 ( 2,233円 )	4日目
2,250円 ( 2,475円 )	4日目
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	3日目
510円 ( 561円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

機械加工にて必須の冶具、Tスロットナットです。
【特長】
・ボルトが突き出て機械テーブルを傷めないようカシメ加工をしています。
【用途】
・機械加工に最適。

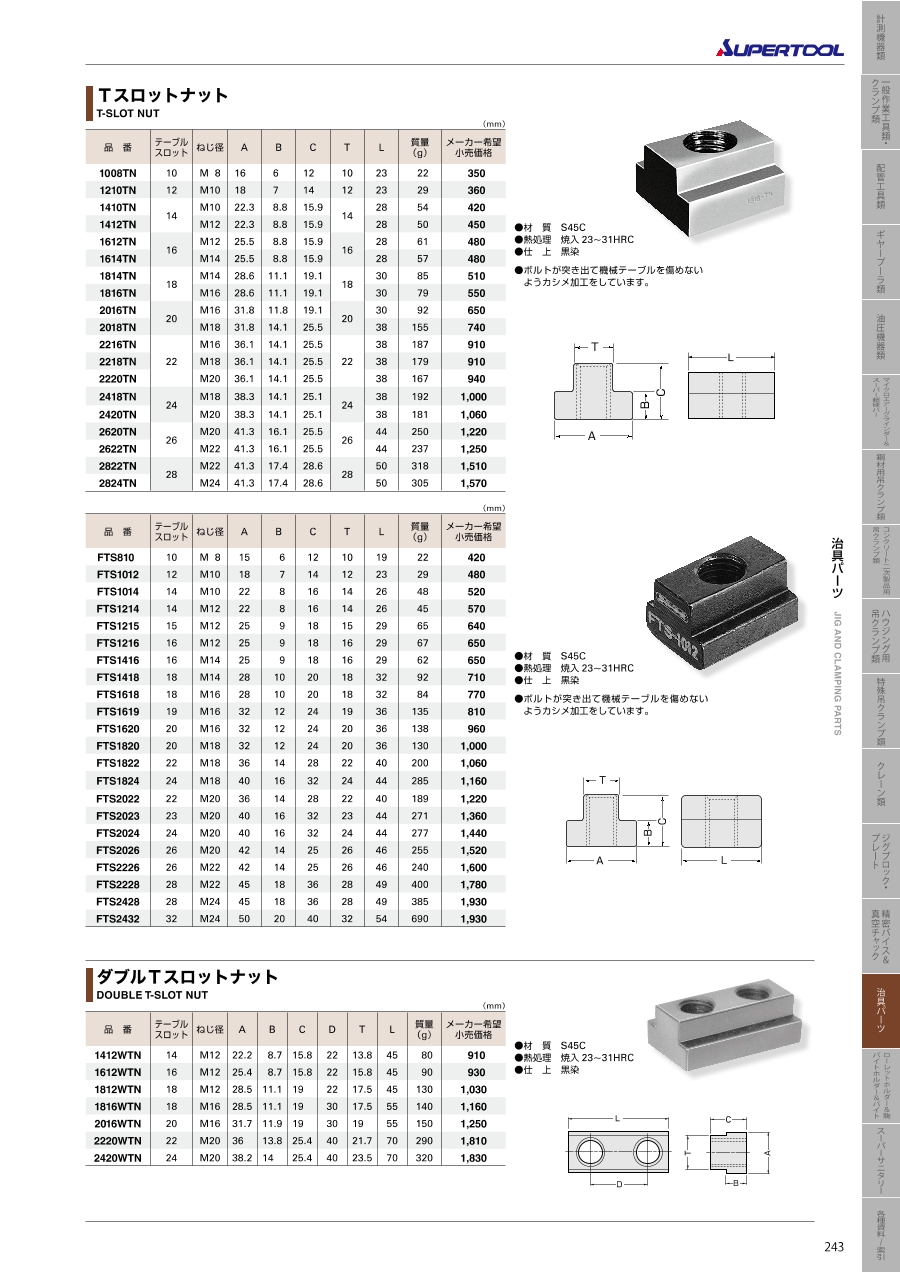

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Tスロットナット（FTSタイプ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品加工に

満足度：5.02022/06/28

手元にあったものと同じサイズの物を探していて、検索していたら丁度いいものがあったので購入しました。何の問題もなく使用でき...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q材質は何ですか？

S45Cです。
