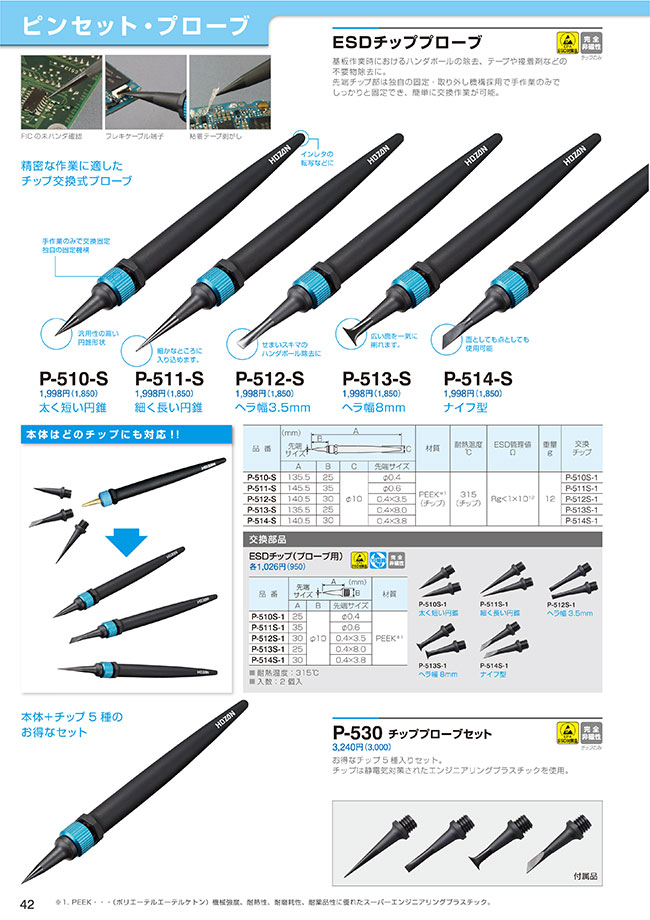

ESDチッププローブ（先細りストレート・平型）
- 仕様
- ESD管理値：1×10の12乗
型番
精密な作業に適したチップ交換式プローブ
FICの未ハンダ確認
フレキケーブル端子
粘着テープ剥がし
製品仕様
本体はどのチップにも対応。
P-510-S
- 手作業のみで交換固定。独自の固定機構。
- 汎用性の高い円錐形状。
P-511-S
細かなところにも入り込める。
P-512-S
せまいスキマのハンダボール除去に。
P-513-S
広い面を一気に削れる。
P-514-S
面としても点としても使用可能。
製品仕様
外形図
| 品番 | A | B | C | 先端 サイズ |
材質 | 耐熱温度 ℃ |
ESD管理値 Ω |
重量 g |
交換チップ |
|---|---|---|---|---|---|---|---|---|---|
| P-510-S | 135.5 | 25 | φ10 | φ0.4 | PEEK (チップ) |
315 (チップ) |
接地抵抗 Rg<1×1012 |
12 | P-510S-1 |
| P-511-S | 145.5 | 35 | φ0.6 | P-511S-1 | |||||
| P-512-S | 140.5 | 30 | 0.4×3.5 | P-512S-1 | |||||
| P-513-S | 135.5 | 25 | 0.4×8.0 | P-513S-1 | |||||
| P-514-S | 140.5 | 30 | 0.4×3.8 | P-514S-1 |
交換部品
太く短い円錐（P-510S-1）
細く長い円錐（P-511S-1）
ヘラ幅 3.5mm（P-512S-1）
ヘラ幅 8mm（P-513S-1）
ナイフ型（P-514S-1）
製品仕様
外形図
| 品番 | A | B | 先端サイズ | 材質 | 耐熱温度 ℃ |
|---|---|---|---|---|---|
| P-510S-1 | 25 | φ10 | φ0.4 | PEEK | 315 |
| P-511S-1 | 35 | φ0.6 | |||
| P-512S-1 | 30 | 0.4×3.5 | |||
| P-513S-1 | 25 | 0.4×8.0 | |||
| P-514S-1 | 30 | 0.4×3.8 |
絞り込み条件：1 項目の仕様が未選択です
サイズ(mm)
- 幅10
- 全長135.5×幅10
- 全長140.5×幅10
- 全長145.5×幅10
タイプ
- P-510
- P-511
- P-512
- P-513
- P-514
出荷日
- すべて
- 2日以内
- 3日以内
詳細情報
基本情報
精密な作業に適したチップ交換式プローブ。
本体＋チップ1個：P-510-S、P-511-S、P-512-S、P-513-S、P-514-S。
チップ2個：P-510S-1、P-511S-1、P-512S-1、P-513S-1、P-514S-1。
【特長】
・先端チップ部は独自の固定、取り外し機構採用で手作業のみでしっかりと固定でき、簡単に交換作業が可能。
【用途】
・基板作業時におけるハンダボールの除去、テープや接着剤などの不要物除去に。
商品担当おすすめ
ESDチッププローブ（先細りストレート・平型）のレビュー
ハンダの検査時のハンダボール除去に使用
5
5.02019/02/26
商品の素材が樹脂であったので、製品にキズをつけないところを考慮しました。竹製もありますが、耐久性を考えて選定しました。使...もっと読む
0人が参考にしています。
