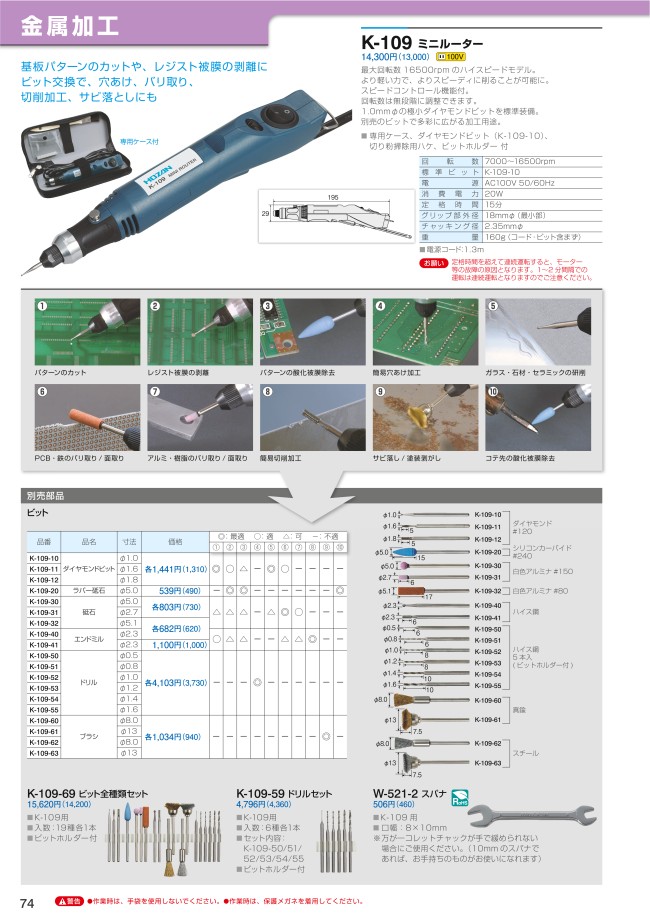

回転数 : 7,000~16,500rpm
標準ビット : K-109-10
電源 : AC100V 50 / 60Hz(電源コード : 1.3m)
消費電力 : 20W
定格時間 : 15分
φ18(グリップ部外径18mm)(最小部)、φ2.35(チャッキング径2.35mm)
重量 : 160g(コード・ビット含まず)
付属品 : ビットを横から挟み込むことで保持するビットホルダー、切粉掃除用のハケ、ミニルーター本体と各種ビットなどをまとめて保管可能な専用ケース、ダイヤモンドビット(φ1.00(先端径1.00mm)のダイヤモンドビット#120)

ミニルーターの専用ケース

ミニルーターの外形図
定格時間を超えて連続運転すると、モーター等の故障の原因となる。1〜2分間隔での運転は連続運転となるので注意。

ダイヤモンドピットで基板のレジスト被膜剥離

ダイヤモンドピットで基板のパターンカット

ラバー砥石で基板パターンの酸化被膜除去

ラバー砥石でコテ先の被膜を除去(コテ先を冷ましてから使用)

砥石で鉄板のバリ / 面取り

エンドミルでアルミ板を切削加工

ドリルで基板に穴あけ

真鍮ブラシで鉄板のサビ落とし
作業時は、手袋を使用しない。保護メガネを着用すること。
締結力が高く、芯ブレが少ないコレットチャック方式を採用したマイクログラインダー(電動)。
【特長】
・スピードコントロール機能付。回転数は無段階に調整可能。
・1.0mmφの極小ダイヤモンドビットを標準装備。別売のビットで多彩に広がる加工用途。
・より早く、より軽い力で作業が可能。高速回転に抵抗がある方にもおすすめ。
・ビットの種類や作業内容によって7,000~16,500rpmの回転数を無段階に調整可能。
・着脱時に工具を使用する必要が無く、作業効率が高い。切粉掃除用のハケも付属。
・10mmスパナを用いてチャックの開放も可能、φ2.35(直径2.35mm)のビット軸に対応。
・付属のダイヤモンドビットは基板のパターンカットや、ガラスや石材、セラミックの研削に最適。
・ミニルーターと各ビットをまとめて保管可能な専用ケース付きで、コンパクトに収納可能。
【用途】
・基板パターンのカットや、レジスト被膜の剥離など幅広い用途で利用可能。
