サンドビック

エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18

カタログ |

通常単価(税別): 57,000円～102,000円

税込単価: 62,700円～112,200円

通常出荷日：1日目～3日目

●迷ったらこの工具。幅広い適用範囲と高性能工具径：φ9.7～200mm、最大切込み：～71mm円筒シャ...

カッタ本体には、チップは付属しておりません。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

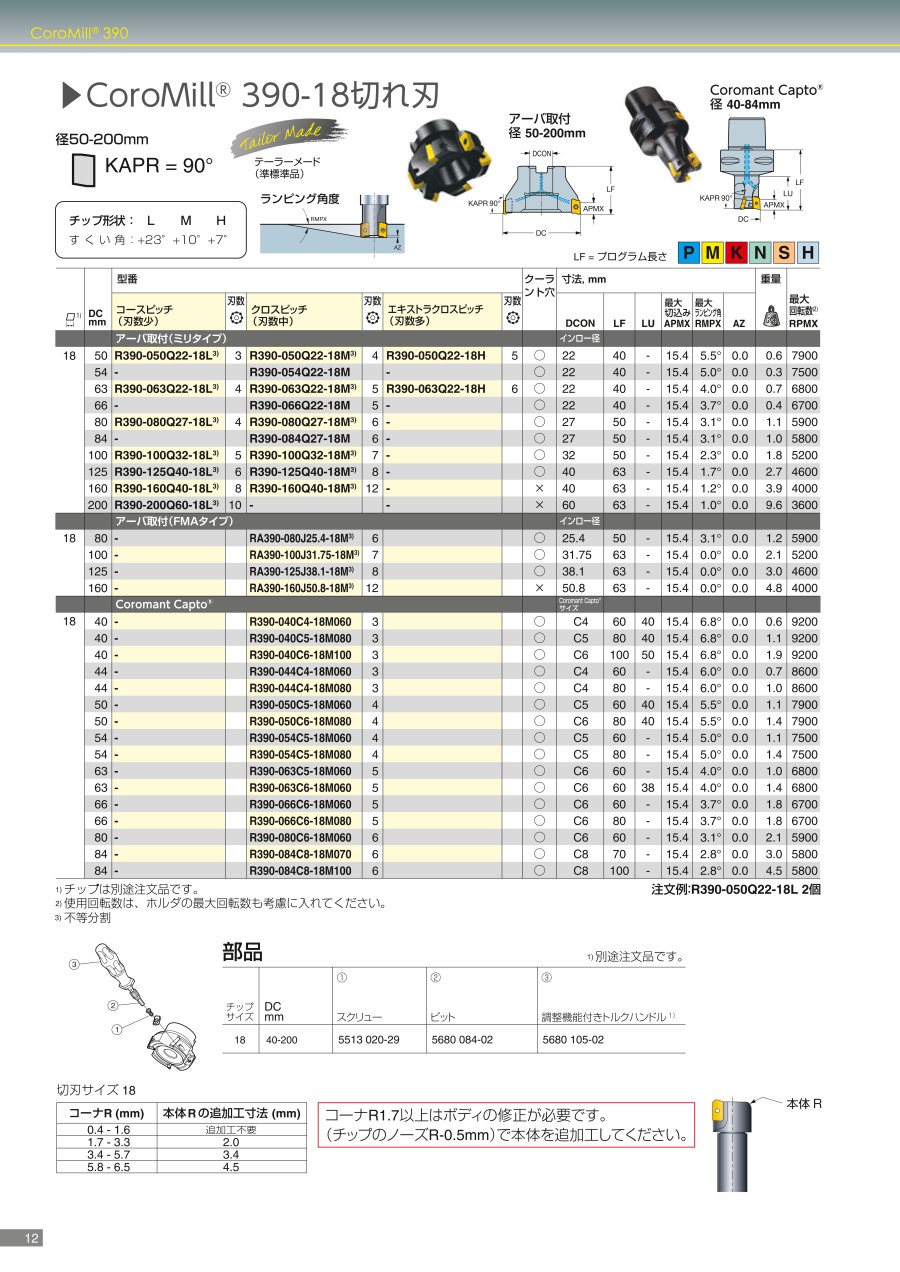

カタログ

商品情報

外形図

Coromant Capto^®径 40-84mm

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18 加工条件図

加工条件：
正面フライスカッター径
25mm 切削幅10mm

エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18 推奨切削速度表

1）コロマント被削材分類

適用被削材

P M K N S H

選定サポート情報

CoroMill^® 390

エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18 CoroMillR 390

CoroMill^® 390	最大切込み	種類
CoroMill^® 390-07 切れ刃（DC 9.7-40）	5.8mm	円筒シャンクコロマントEHヘッド
CoroMill^® 390-11 切れ刃（DC 12-84）	10mm	円筒シャンク, アーバ取付ねじ式カップリングコロマントEHヘッド
CoroMill^® 390-17 切れ刃（DC 25-125）	15.7mm （Coromant Capto^®ショートタイプは10mm）	円筒シャンク, アーバ取付コロマントEHヘッド Coromant Capto^® （C4, C5）
CoroMill^® 390-18 切れ刃（DC 40-200）	15.4mm	アーバ取付 Coromant Capto^® （C4～C8）

※07切れ刃の詳細についてはCoroMill^® 390-07切れ刃カタログCM-088Jをご参照ください。

部品

切刃サイズ18

エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18 部品表

1）別途注文品です。

型番リスト

表示件数

型番

刃径 D

(φ)

仕上げ区分

刃数

(枚)

首下長（ℓ1）

(mm)

最大回転数nmax

寸法l3

(mm)

寸法D 5m

(mm)

質量

(kg)

仕様

プログラム長さ

(mm)

最小発注数量

40	粗・中粗加工	3	40	9200	40	C4	0.6	クロスピッチ(刃数中)	60	1個
40	粗・中粗加工	3	40	9200	40	C5	1.1	クロスピッチ(刃数中)	80	1個
40	粗・中粗加工	3	50	9200	50	C6	1.9	クロスピッチ(刃数中)	100	1個
44	粗・中粗加工	3	60	8600	60	C4	0.5	クロスピッチ(刃数中)	60	1個
44	粗・中粗加工	3	80	8600	80	C4	0.7	クロスピッチ(刃数中)	80	1個
50	粗・中粗加工	4	40	7900	40	C5	1.1	クロスピッチ(刃数中)	60	1個
50	粗・中粗加工	4	40	7900	40	C6	1.4	クロスピッチ(刃数中)	80	1個
54	粗・中粗加工	4	60	7500	60	C5	1.1	クロスピッチ(刃数中)	60	1個
54	粗・中粗加工	4	80	7500	80	C5	1.4	クロスピッチ(刃数中)	80	1個
63	粗・中粗加工	5	60	6800	60	C5	1	クロスピッチ(刃数中)	60	1個
63	粗・中粗加工	5	38	6800	38	C6	1.3	クロスピッチ(刃数中)	60	1個
66	粗・中粗加工	5	60	6700	60	C6	1.8	クロスピッチ(刃数中)	60	1個
66	粗・中粗加工	5	80	6700	80	C6	1.8	クロスピッチ(刃数中)	80	1個
80	粗・中粗加工	6	60	5900	60	C6	2.1	クロスピッチ(刃数中)	60	1個
84	粗・中粗加工	6	70	5800	70	C8	3	クロスピッチ(刃数中)	70	1個
84	粗・中粗加工	6	100	5800	100	C8	4.5	クロスピッチ(刃数中)	100	1個

通常単価(税別) (税込単価)	通常出荷日

57,000円 ( 62,700円 )	1日目
57,000円 ( 62,700円 )	1日目
57,000円 ( 62,700円 )	1日目
57,000円 ( 62,700円 )	3日目
57,000円 ( 62,700円 )	3日目
72,300円 ( 79,530円 )	1日目
72,300円 ( 79,530円 )	1日目
72,300円 ( 79,530円 )	1日目
72,300円 ( 79,530円 )	1日目
86,600円 ( 95,260円 )	3日目
86,600円 ( 95,260円 )	1日目
86,600円 ( 95,260円 )	1日目
86,600円 ( 95,260円 )	3日目
102,000円 ( 112,200円 )	1日目
102,000円 ( 112,200円 )	3日目
102,000円 ( 112,200円 )	3日目

詳細情報

基本情報

基本情報

●迷ったらこの工具。幅広い適用範囲と高性能
工具径：φ9.7～200mm、最大切込み：～71mm
円筒シャンク、アーバ取付、防振型、アディティブマニュファクチャリングによる軽量タイプ
ロングエッジ17材種、24ブレーカであらゆる加工や被削材に対応
●従来品より20%低動力
省エネ型カッターで節電に貢献
小型機械でも使用しやすい
●正面フライス、肩削りからヘリカル加工、プランジ加工まで対応
これ1本で何でもできる、万能カッター短納期のテーラーメード（準標準品）が可能
●GC4330、GC4340
汎用性の高いCoroMill® 390に最適な鋼加工用CVD材種
Inveio®コーティングが高い摩耗性と長い工具寿命を実現

ご注意

カッタ本体には、チップは付属しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
