サイトウ製作所（ATOM・アトム）

マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ

マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ
通常単価(税別)
3,936円～9,872円
税込単価
4,330円～10,859円

鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。【特長】...

詳細情報を確認する
未確定：候補が49型番あります。
    数量：

    商品情報





    製品特長・仕様

    製品の基本仕様・特長

    特長

    S50C、SCM、SK材などの鋼材の多孔穴加工用に開発されたドリル。
    チップポケットを広く設計、高速・高送りの条件下でも切粉がスムーズに排出される。
    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 特長関連画像
    小径ドリルの切れ刃エッジを生かすため、小径専用のファインコーティングシステム（FCS）を採用。
    切れ味と耐摩耗性を追及したコーティングドリル。
    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 特長関連画像3

    中間サイズφ1.6mm以上は切れ刃エッジにホーニング加工を付与した。
    それにより、高周速（V）・高送りにおける切れ刃のチッピングを抑制し、より長い工具寿命を実現する。

    性能・試験情報

    工具寿命比較

    他社品との寿命比較（平均値／加工回数5回）
    加工条件 回転数：20,000rpm 送り（F）：80mm/min.（0.004mm/re.） ステップ（Q）：0.05mm ドリル径：φ0.3mm 穴深さ（t）：3mm

    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 被削材 S50C工具寿命比較

    被削材 S50C

    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 被削材 SCM440工具寿命比較

    被削材 SCM440

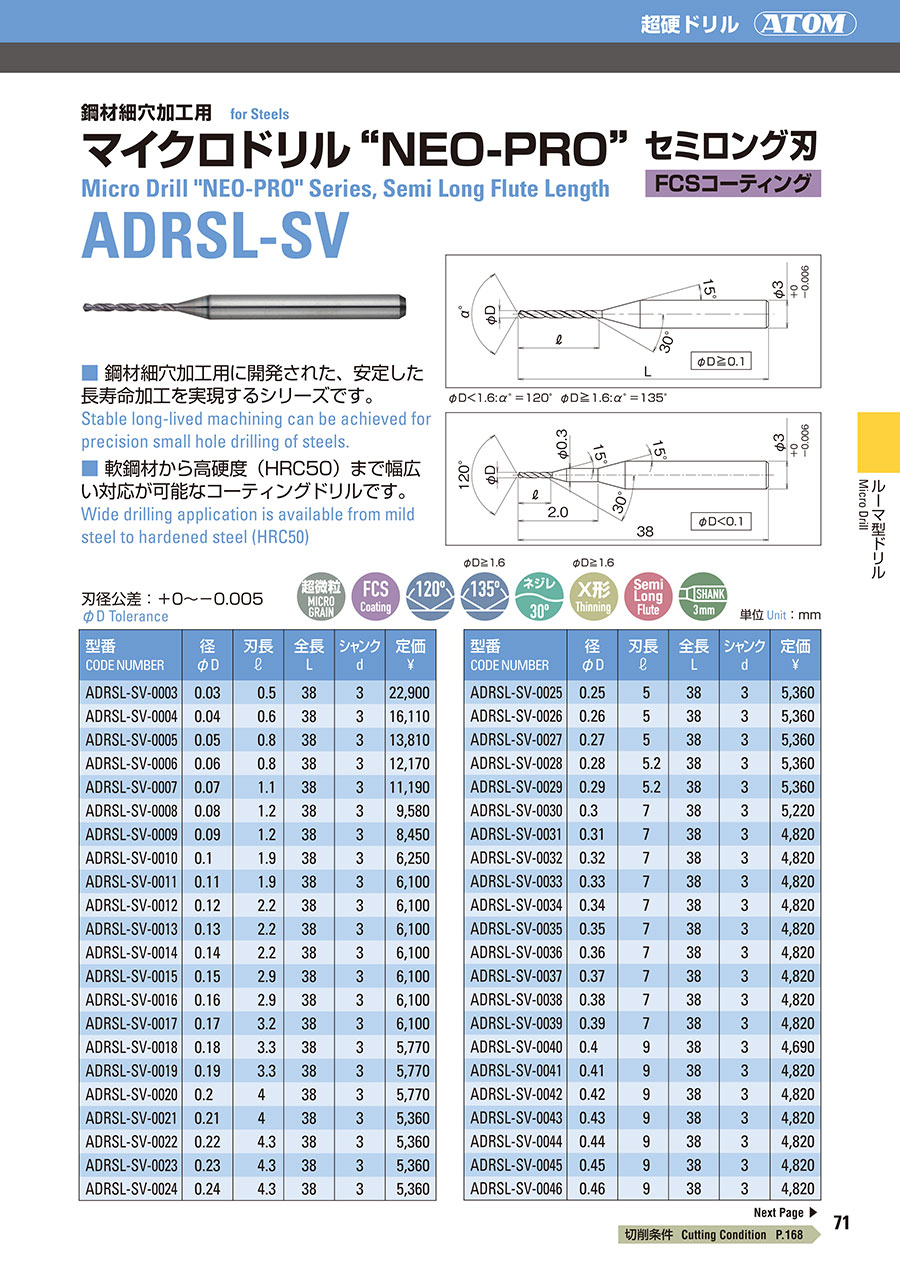

    外形図

    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 外形図1

    φD≧0.1

    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 外形図2

    φD＜0.1

    選定サポート情報

    ショート刃（ADRS-SV）／標準刃長（ADR-SV）／セミロング刃（ADRSL-SV）／ロング刃（ADRL-SV）の4型番を標準化。
    加工穴深さに応じた刃長のドリルが選べる。
    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 特長関連画像2



    推奨切削条件

    推奨切削条件表

    • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
    • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
    マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ 推奨切削条件表

    型番リスト

    表示件数
  • 1
    • 型番
    ADRSL-SV-0004
    ADRSL-SV-0005
    ADRSL-SV-0006
    ADRSL-SV-0009
    ADRSL-SV-0020
    ADRSL-SV-0025
    ADRSL-SV-0030
    ADRSL-SV-0035
    ADRSL-SV-0036
    ADRSL-SV-0037
    ADRSL-SV-0038
    ADRSL-SV-0039
    ADRSL-SV-0040
    ADRSL-SV-0045
    ADRSL-SV-0050
    ADRSL-SV-0066
    ADRSL-SV-0067
    ADRSL-SV-0068
    ADRSL-SV-0069
    ADRSL-SV-0070
    ADRSL-SV-0071
    ADRSL-SV-0072
    ADRSL-SV-0073
    ADRSL-SV-0074
    ADRSL-SV-0075
    ADRSL-SV-0076
    ADRSL-SV-0077
    ADRSL-SV-0078
    ADRSL-SV-0079
    ADRSL-SV-0080
    ADRSL-SV-0081
    ADRSL-SV-0082
    ADRSL-SV-0083
    ADRSL-SV-0084
    ADRSL-SV-0085
    ADRSL-SV-0086
    ADRSL-SV-0087
    ADRSL-SV-0088
    ADRSL-SV-0089
    ADRSL-SV-0090
    ADRSL-SV-0091
    ADRSL-SV-0092
    ADRSL-SV-0093
    ADRSL-SV-0094
    ADRSL-SV-0095
    ADRSL-SV-0096
    ADRSL-SV-0097
    ADRSL-SV-0098
    ADRSL-SV-0099

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    有効加工深さ

    (mm)

    		最小発注数量
    0.04
    0.6
    0.6
    1個
    0.05
    0.8
    0.8
    1個
    0.06
    0.8
    0.8
    1個
    0.09
    1.2
    1.2
    1個
    0.2
    4
    4
    1個
    0.25
    5
    5
    1個
    0.3
    7
    7
    1個
    0.35
    7
    7
    1個
    0.36
    7
    7
    1個
    0.37
    7
    7
    1個
    0.38
    7
    7
    1個
    0.39
    7
    7
    1個
    0.4
    9
    9
    1個
    0.45
    9
    9
    1個
    0.5
    9
    9
    1個
    0.66
    11
    11
    1個
    0.67
    11
    11
    1個
    0.68
    11
    11
    1個
    0.69
    11
    11
    1個
    0.7
    11
    11
    1個
    0.71
    11
    11
    1個
    0.72
    11
    11
    1個
    0.73
    11
    11
    1個
    0.74
    11
    11
    1個
    0.75
    11
    11
    1個
    0.76
    11
    11
    1個
    0.77
    11
    11
    1個
    0.78
    11
    11
    1個
    0.79
    11
    11
    1個
    0.8
    11
    11
    1個
    0.81
    11
    11
    1個
    0.82
    11
    11
    1個
    0.83
    11
    11
    1個
    0.84
    11
    11
    1個
    0.85
    11
    11
    1個
    0.86
    11
    11
    1個
    0.87
    11
    11
    1個
    0.88
    11
    11
    1個
    0.89
    11
    11
    1個
    0.9
    11
    11
    1個
    0.91
    11
    11
    1個
    0.92
    11
    11
    1個
    0.93
    11
    11
    1個
    0.94
    11
    11
    1個
    0.95
    11
    11
    1個
    0.96
    11
    11
    1個
    0.97
    11
    11
    1個
    0.98
    11
    11
    1個
    0.99
    11
    11
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,872円
    ( 10,859円 )
    1日目
    8,463円
    ( 9,309円 )
    1日目
    7,461円
    ( 8,207円 )
    1日目
    6,746円
    ( 7,421円 )
    1日目
    4,845円
    ( 5,330円 )
    5日目
    4,502円
    ( 4,952円 )
    1日目
    4,380円
    ( 4,818円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    3,936円
    ( 4,330円 )
    3日目
    4,045円
    ( 4,450円 )
    1日目
    3,936円
    ( 4,330円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    3,936円
    ( 4,330円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    3,936円
    ( 4,330円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    3,936円
    ( 4,330円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
    4,045円
    ( 4,450円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。
    【特長】
    ・軟鋼材から高硬度（HRC50）まで幅広い対応が可能なコーティングドリルです。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
