セット品セラミックブロックゲージ 0級相当品

ツール用品技術窓口

カタログ |

新潟精機（SK）

セット品セラミックブロックゲージ 0級相当品

通常単価(税別): 151,270円～275,560円

税込単価: 166,397円～303,116円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

錆びないので管理が楽！コストパフォーマンス抜群！【特長】・錆びないので素手で取り扱え、多湿の場所でも使...

単品・セット区分
セット
材質
セラミック
特長
経年変化がありません。鉄粉等がつきません。

ご注意

ミスミ校正サービス（再校正証明書発行）およびJCSS校正はこの商品に対応していません。
一般校正については製造元の新潟精機（株）が行います。一般校正をご希望の場合は本ページ右上「技術窓口」よりチャット・お問合せフォームからお願いします。

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

●ブロックゲージとは

ブロックの端面間隔で長さを定義するもので、実用的な長さの標準器として幅広く用いられています。
工業用に使われているいろいろな測定器の原器とされ、最も精度の高いゲージです。
材質は、鋼、セラミックスがあり、呼びは0.5mm～1000mmまで様々なサイズがあります。
精度により、K級、0級、1級、2級の4等級が規定されています。
等級はそれぞれの用途に応じて使い分けます。

等級	用途
K	超精密測定用	標準ブロックゲージの確認・精密学術研究
0	精密測定用	検査用・工作用のブロックゲージの点検・測定器の精度点検
1	一般測定用	ゲージの精度点検・機械部品などの検査
2	工作用	測定器類の精度調整・工具刃具の取り付け

材質：セラミック（ジルコニア）
断面寸法：10mm以下…30（0～-0.3）×9（-0.05～-0.2）mm、
10を超え100mm以下…35（0～-0.3）×9（-0.05～-0.2）mm
熱膨張係数：（9.5±1）×10^-6/K

鋼との比較参考値

項目		材質
項目		セラミック	鋼
硬度	HV	1,100～1,300	650～800
熱膨張係数	10^-6/K	8～10.5	11～11.5
比重		5.5～6	7.8
熱伝導率	W/m・K	2～3.4	76

型番	商品コード	組数（個組）	寸法区分（mm）	呼び寸法（mm）	個数	質量
BC-032	150770	32	-	1.005	1	950g
			0.01	1.01・1.02…1.09	9
			0.1	1.1・1.2…1.9	9
			1	1・2・3…9	9
			10	10・20・30	3
			-	50	1
BC-047	150771	47	-	1.005	1	2.25kg
			0.01	1.01・1.02…1.09	9
			0.1	1.1・1.2…1.9	9
			1	1・2・3…24	24
			25	25・50・75・100	4

規格表

呼び寸法(mm)		0級
を超え	以下	寸法許容差（μm）	寸法許容差幅（μm）
-	10	±0.12	0.10
10	25	±0.14	0.10
25	50	±0.20	0.10
50	75	±0.25	0.12
75	100	±0.30	0.12

使用方法・使用事例

使用例

※画像をクリックすると動画をご覧いただけます。

商品TOP

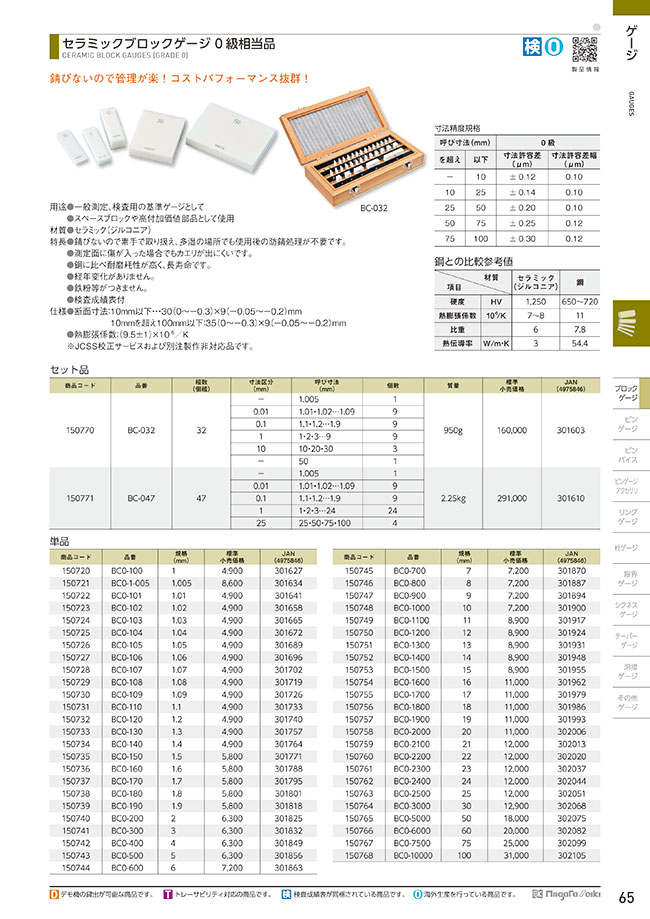

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

呼び寸法(mm)
- 1
- 1.005
- 1.01
- 1.02
- 1.03
- 1.04
- 1.05
- 1.06
- 1.07
- 1.08
- 1.09
- 1.1
- 1.2
- 1.3
- 1.4
- 1.5
- 1.6
- 1.7
- 1.8
- 1.9
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 30
- 50
- 75
- 100
組数(個組)
- 32
- 47
商品コード
- 150770
- 150771
本体サイズ　縦×横（mm）
- 10mm以下…30（0～-0.3）×9（-0.05～-0.2）mm、10を超え100mm以下…35（0～-0.3）×9（-0.05～-0.2）mm
タイプ
- BC
出荷日
すべて
当日出荷可能
2日以内

型番リスト

表示件数

型番

BC-032

BC-047

呼び寸法

(mm)

組数

(個組)

商品コード

本体サイズ　縦×横（mm）

質量

(g)

セット内容

最小発注数量

1 ～ 50	32	150770	-	950	1.005×1/1.01・1.02・・・1.09（0.01）×9/1.1・1.2・・・1.9（0.1）×9/1・2・3・・・9（1）×9/10・20・30（10）×3/50×1	1個
1 ～ 100	47	150771	10mm以下…30（0～-0.3）×9（-0.05～-0.2）mm、10を超え100mm以下…35（0～-0.3）×9（-0.05～-0.2）mm	2250	1.005×1/1.01・1.02・・・1.09（0.01）×9/1.1・1.2・・・1.9（0.1）×9/1・2・3・・・24（1）×24/25・50・75・100（25）×4	1個

通常単価(税別) (税込単価)	通常出荷日

151,270円 ( 166,397円 )	在庫品1日目当日出荷可能
275,560円 ( 303,116円 )	2日目

詳細情報

基本情報

錆びないので管理が楽！コストパフォーマンス抜群！
【特長】
・錆びないので素手で取り扱え、多湿の場所でも使用後の防錆処理が不要です。
・測定面に傷が入った場合でもカエリが出にくいです。
・鋼に比べ耐磨耗性が高く、長寿命です。
・経年変化がありません。
・鉄粉等がつきません。
・検査成績表付。
【用途】
・一般測定、検査用の基準ゲージとし。
・スペースブロックや高付加価値部品として使用。

ご注意

ミスミ校正サービス（再校正証明書発行）およびJCSS校正はこの商品に対応していません。
一般校正については製造元の新潟精機（株）が行います。一般校正をご希望の場合は本ページ右上「技術窓口」よりチャット・お問合せフォームからお願いします。
