新潟精機（SK）

ブロックゲージセット 1級相当品

Name: ブロックゲージセット 1級相当品
Brand: 新潟精機（SK）
SKU: 223006026382
Rating: 5 (2 reviews)

通常単価(税別): 104,371円～339,206円特別価格

税込単価: 114,808円～373,127円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

コストパフォーマンス抜群。【特長】・長さの測定器類の精度検査、調整用のブロックゲージのセット。・検査成...

詳細を確認

55.0

単品・セット区分
セット
材質
鋼
本体サイズ　縦×横（mm）
10mm以下：30(0～-0.3)×9(-0.05～-0.2)mm、10ｍm超え100mm以下：35(0～-0.3)×9(-0.05～-0.2)mm
材質詳細
高炭素高クロム鋼

ご注意

ミスミ校正サービス（再校正証明書発行）およびJCSS校正はこの商品に対応していません。
一般校正については製造元の新潟精機（株）が行います。一般校正をご希望の場合は本ページ右上「技術窓口」よりチャット・お問合せフォームからお願いします。

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

●ブロックゲージとは

ブロックの端面間隔で長さを定義するもので、実用的な長さの標準器として幅広く用いられています。
工業用に使われているいろいろな測定器の原器とされ、最も精度の高いゲージです。
材質は、鋼、セラミックスがあり、呼びは0.5mm～1000mmまで様々なサイズがあります。
精度により、K級、0級、1級、2級の4等級が規定されています。
等級はそれぞれの用途に応じて使い分けます。

等級	用途
K	超精密測定用	標準ブロックゲージの確認・精密学術研究
0	精密測定用	検査用・工作用のブロックゲージの点検・測定器の精度点検
1	一般測定用	ゲージの精度点検・機械部品などの検査
2	工作用	測定器類の精度調整・工具刃具の取り付け

材質：高炭素高クロム鋼
断面寸法：10mm以下…30（0～-0.3）×9（-0.05～-0.2）mm、10を超え100mm以下…35（0～-0.3）×9（-0.05～-0.2）mm
熱膨張係数：11.5×10^-6/K

型番	商品コード	組数（個組）	寸法区分（mm）	呼び寸法（mm）	個数	質量
GBS1-103	150801	103	-	1.005	1	3.64kg
			0.01	1.01・1.02…1.49	49
			0.5	0.5・1.0…24.5	49
			25	25・50・75・100	4
GBS1-76	150802	76	-	1.005	1	2.2kg
			0.01	1.01・1.02…1.49	49
			0.5	0.5・1.0…9.5	19
			10	10・20・30・40	4
			25	50・75・100	3
GBS1-47	150804	47	-	1.005	1	2.4kg
			0.01	1.01・1.02…1.09	9
			0.1	1.1・1.2…1.9	9
			1.0	1・2・3…24	24
			25	25・50・75・100	4
GBS1-32	150806	32	-	1.005	1	0.98kg
			0.01	1.01・1.02…1.09	9
			0.1	1.1・1.2…1.9	9
			1	1・2・3…9	9
			10	10・20・30	3
			-	60	1

規格表

呼び寸法(mm)		1級
を超え	以下	寸法許容差（μm）	寸法許容差幅（μm）
-	10	±0.20	0.16
10	25	±0.30	0.16
25	50	±0.40	0.18
50	75	±0.50	0.18
75	100	±0.60	0.20

使用方法・使用事例

使用例

※画像をクリックすると動画をご覧いただけます。

商品TOP

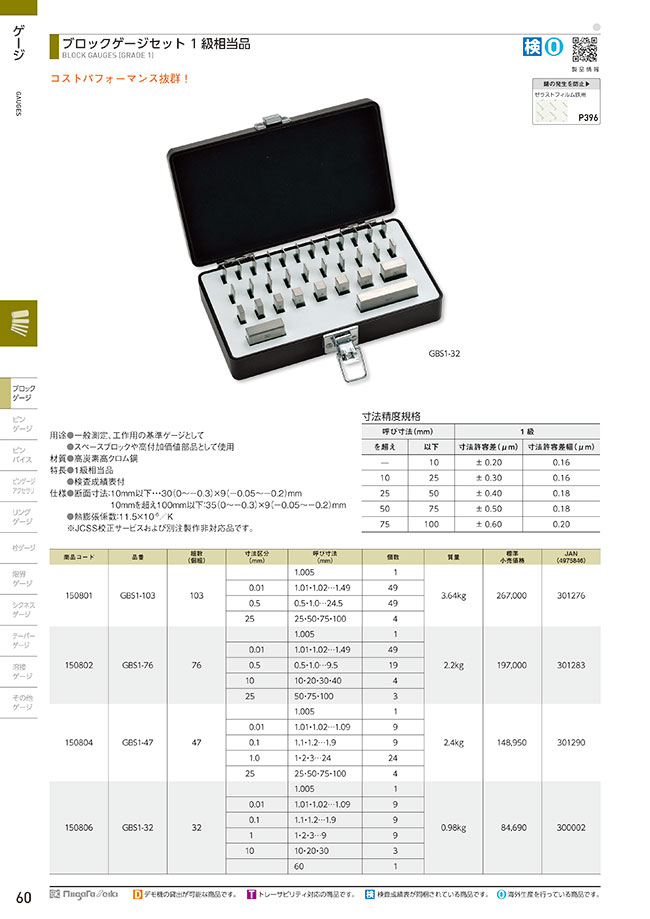

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

呼び寸法(mm)
- 0.5
- 1
- 1.005
- 1.01
- 1.02
- 1.03
- 1.04
- 1.05
- 1.06
- 1.07
- 1.08
- 1.09
- 1.1
- 1.11
- 1.12
- 1.13
- 1.14
- 1.15
- 1.16
- 1.17
- 1.18
- 1.19
- 1.2
- 1.21
- 1.22
- 1.23
- 1.24
- 1.25
- 1.26
- 1.27
- 1.28
- 1.29
- 1.3
- 1.31
- 1.32
- 1.33
- 1.34
- 1.35
- 1.36
- 1.37
- 1.38
- 1.39
- 1.4
- 1.41
- 1.42
- 1.43
- 1.44
- 1.45
- 1.46
- 1.47
- 1.48
- 1.49
- 1.5
- 1.6
- 1.7
- 1.8
- 1.9
- 2
- 2.5
- 3
- 3.5
- 4
- 4.5
- 5
- 5.5
- 6
- 6.5
- 7
- 7.5
- 8
- 8.5
- 9
- 9.5
- 10
- 10.5
- 11
- 11.5
- 12
- 12.5
- 13
- 13.5
- 14
- 14.5
- 15
- 15.5
- 16
- 16.5
- 17
- 17.5
- 18
- 18.5
- 19
- 19.5
- 20
- 20.5
- 21
- 21.5
- 22
- 22.5
- 23
- 23.5
- 24
- 24.5
- 25
- 30
- 40
- 50
- 60
- 75
- 100
組数(個組)
- 32
- 47
- 76
- 103
商品コード
- 150801
- 150802
- 150804
- 150806
タイプ
- GBS1
出荷日
すべて
当日出荷可能
2日以内
6日以内

型番リスト

表示件数

型番

呼び寸法

(mm)

組数

(個組)

商品コード

質量

(g)

セット内容

最小発注数量

1 ～ 60	32	150806	980	1.005×1/1.01・1.02・・・1.09（0.01）×9/1.1・1.2・・・1.9（0.1）×9/1・2・3・・・9（1.0）×9/10・20・30（10）×3/60×1	1個
1 ～ 100	47	150804	2400	1.005×1/1.01・1.02・・・1.09（0.01）×9/1.1・1.2・・・1.9（0.1）×9/1・2・3・・・24（1.0）×24/25・50・75・100（25）×4	1個
0.5 ～ 100	76	150802	2200	1.005×1/1.01・1.02・・・1.49（0.01）×49/0.5・1.0・・・9.5（0.5）×19/10・20・30・40（10）×4/50・75・100（25）×3	1個
0.5 ～ 100	103	150801	3640	1.005×1/1.01・1.02・・・1.49（0.01）×49/0.5・1.0・・・24.5（0.5）×49/25・50・75・100（25）×4	1個

通常単価(税別) (税込単価)	通常出荷日

104,371円95,990円 ( 105,589円 )	在庫品1日目当日出荷可能
187,950円170,414円 ( 187,455円 )	6日目
232,165円223,783円 ( 246,161円 )	2日目
339,206円292,633円 ( 321,896円 )	6日目

詳細情報

基本情報

コストパフォーマンス抜群。
【特長】
・長さの測定器類の精度検査、調整用のブロックゲージのセット。
・検査成績表付。
・1級相当品。
【用途】
・一般測定、工作用の基準ゲージとして。
・スペースブロックや高付加価値部品として使用。

ご注意

ミスミ校正サービス（再校正証明書発行）およびJCSS校正はこの商品に対応していません。
一般校正については製造元の新潟精機（株）が行います。一般校正をご希望の場合は本ページ右上「技術窓口」よりチャット・お問合せフォームからお願いします。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
