シグナル式トルクレンチ　PQL

通常単価(税別): 29,439円～34,636円特別価格

税込単価: 32,383円～38,100円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目～39日目

【仕様】・目盛付きでトルク設定には工具が必要なプリロック形です。

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

ヘッドタイプ
ラチェット式
負荷方向
右
精度
±3%
ポカヨケ機能
無
設定方式
プリロック
付属品
六角棒レンチ（トルク調整用）
特長
QLのプリロック形。締め付けトルクの誤設定（ヒューマンエラー）防止に効果的。目盛付単能形として単一締付作業にも最適。
補足
トルクセットは六角棒レンチで合わせます。

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

特長

プリロック形。樹脂グリップ。
トルクは内蔵されている副目盛を専用工具（付属品）で変更しない限り設定できない為、外部要因によるトルク目盛の変動がありません。
目盛付単能形として単一締付け作業にも最適。
設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音で締付完了を感知できます。
頭部ラチェットは24枚刻み、15度の振り幅で狭い場所での締付けに威力を発揮します。

用途

重要保安部品の組み立て、量産ラインに最適。

仕様

型番			PQL25N	PQL50N	PQL100N4	PQL140N
トルク調整範囲［N・m］	最小～最大		5～25	10～50	20～100	30～140
トルク調整範囲［N・m］	1目盛		0.25	0.5	1
適用ねじ（参考）	普通鋼		M8	M10	M12（M14）	M16
適用ねじ（参考）	ハイテン		（M7）	M8	M10	M12
最大トルク時の手力P［N］			159	274	396	441
寸法［mm］	有効長	L	158	182.5	253	317.5
	全長約	L'	215	250	320	385
	角ドライブ	a	9.53		12.7
	角ドライブ	b	11		14
	頭部	R	11	16	17	18.8
	頭部	h	22	25.6	32	33.5
	本体	m	19	25.5	28
		n	9.2	11.2	12.2
		D	30	36	37.7
		l	85	95	100
		B	2.5	4
質量約［kg］			0.25	0.4	0.65	0.75

精度：±3%
付属品：六角棒レンチ（トルク調整用）

外形図

商品TOP

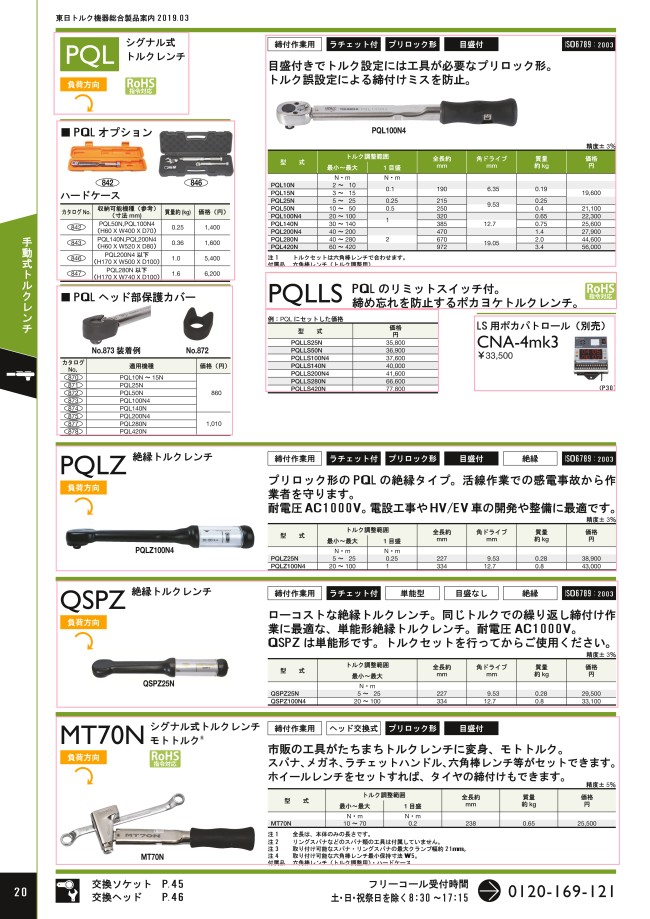

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

トルク調整範囲(N・ｍ)
- 5～25
- 10～50
- 20～100
- 30～140
最小目盛(N・ｍ)
- 0.25
- 0.5
- 1
全長(mm)
- 215
- 250
- 320
- 385
差込角
- 9.53mm（3/8inch）
- 12.7mm（1/2inch）
タイプ
- PQL100N4
- PQL140N
- PQL25N
- PQL50N
出荷日
すべて
1日以内
4日以内
39日以内

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小目盛

(N・ｍ)

全長

(mm)

差込角

重量

(g)

最小発注数量

5～25	0.25	215	9.53mm（3/8inch）	250	1個
10～50	0.5	250	9.53mm（3/8inch）	400	1個
20～100	1	320	12.7mm（1/2inch）	650	1個
30～140	1	385	12.7mm（1/2inch）	750	1個

通常単価(税別) (税込単価)	通常出荷日

30,745円19,919円 ( 21,911円 )	1日目
29,439円20,963円 ( 23,059円 )	4日目
31,042円22,195円 ( 24,415円 )	1日目
34,636円 ( 38,100円 )	39日目

詳細情報

基本情報

【仕様】
・目盛付きでトルク設定には工具が必要なプリロック形です。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
