スーパーエンドチッパーSEC形 ロング・エクストラロング・MTシャンク・ウェルドンシャンク形
- 通常単価(税別)
- 35,521円～69,047円
- 税込単価
- 39,073円～75,952円
1本で何でもこなす、SEC形スーパーエンドチッパー。【特長】・一本の工具で、穴...
詳細情報を確認する- 取付け方法
- 柄付きタイプ
- 使用チップ数(先端刃)
- 1
- 加工用途詳細
- ポケット加工/曲面加工/ヘリカル加工/座ぐり加工
ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
商品情報
製品仕様
スーパーエンドチッパーSEC形の製品イメージ

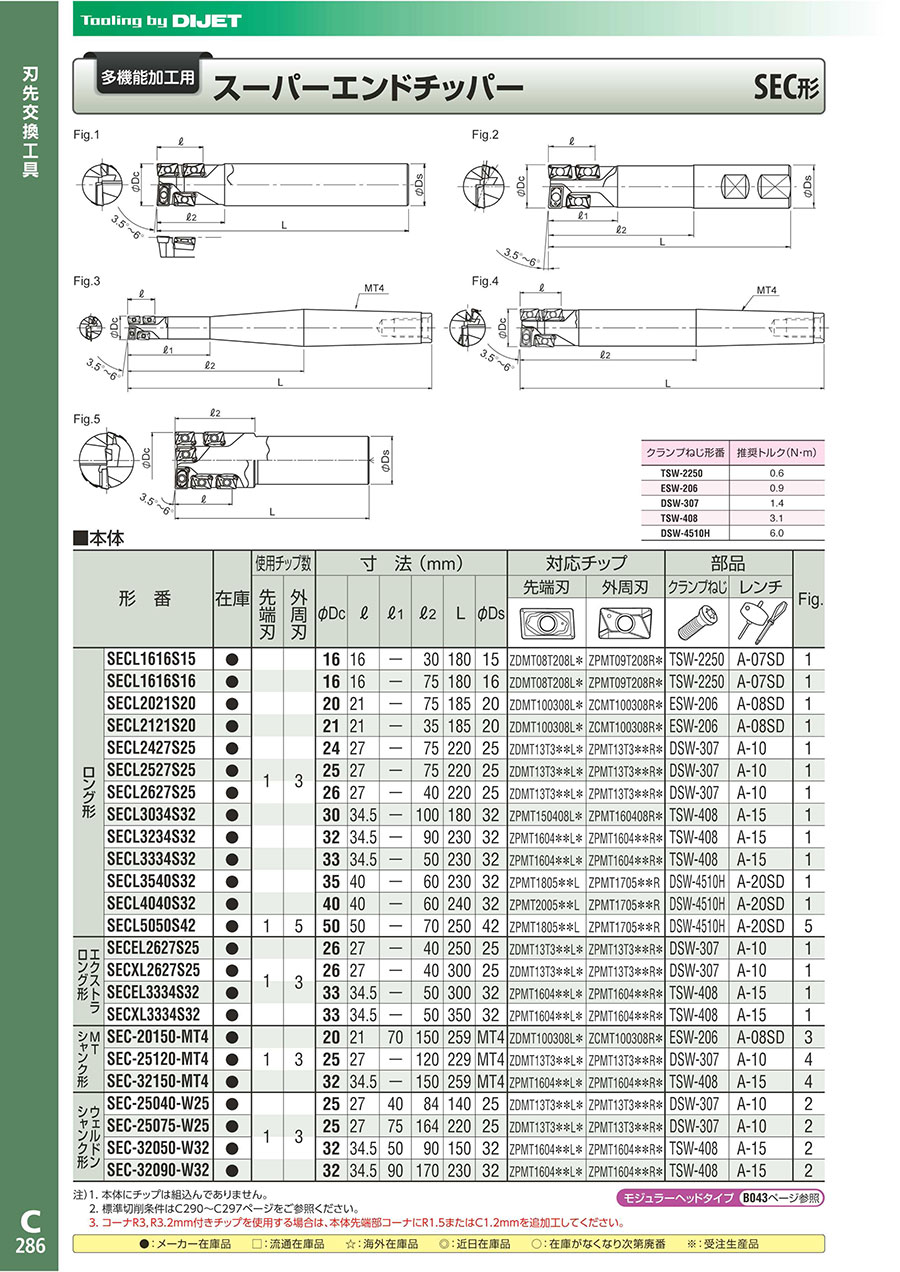

製品の寸法
| 形番 | 使用チップ数 | 寸法（mm） | 対応チップ | 部品 | Fig. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 先端刃 | 外周刃 | φDc（直径Dc mm） | l | l1 | l2 | L | φDs（直径Ds mm） | 先端刃 | 外周刃 | クランプねじ | レンチ | |||
| ロング形 | SECL1616S15 | 1 | 3 | 16 | 16 | - | 30 | 180 | 15 | ZDMT08T208L○ | ZPMT09T208R○ | TSW-2250 | A-07SD | 1 |
| SECL1616S16 | 16 | 16 | - | 75 | 180 | 16 | ZDMT08T208L○ | ZPMT09T208R○ | TSW-2250 | A-07SD | 1 | |||
| SECL2021S20 | 20 | 21 | - | 75 | 185 | 20 | ZDMT100308L○ | ZCMT100308R○ | ESW-206 | A-08SD | 1 | |||
| SECL2121S20 | 21 | 21 | - | 35 | 185 | 20 | ZDMT100308L○ | ZCMT100308R○ | ESW-206 | A-08SD | 1 | |||
| SECL2427S25 | 24 | 27 | - | 75 | 220 | 25 | ZDMT13T3○○L○ | ZPMT13T3○○R○ | DSW-307 | A-10 | 1 | |||
| SECL2527S25 | 25 | 27 | - | 75 | 220 | 25 | ZDMT13T3○○L○ | ZPMT13T3○○R○ | DSW-307 | A-10 | 1 | |||
| SECL2627S25 | 26 | 27 | - | 40 | 220 | 25 | ZDMT13T3○○L○ | ZPMT13T3○○R○ | DSW-307 | A-10 | 1 | |||
| SECL3034S32 | 30 | 34.5 | - | 100 | 180 | 32 | ZPMT150408L○ | ZPMT160408R○ | TSW-408 | A-15 | 1 | |||
| SECL3234S32 | 32 | 34.5 | - | 90 | 230 | 32 | ZPMT1604○○L○ | ZPMT1604○○R○ | TSW-408 | A-15 | 1 | |||
| SECL3334S32 | 33 | 34.5 | - | 50 | 230 | 32 | ZPMT1604○○L○ | ZPMT1604○○R○ | TSW-408 | A-15 | 1 | |||
| SECL3540S32 | 35 | 40 | - | 60 | 230 | 32 | ZPMT1805○○L | ZPMT1705○○R | DSW-4510H | A-20SD | 1 | |||
| SECL4040S32 | 40 | 40 | - | 60 | 240 | 32 | ZPMT2005○○L | ZPMT1705○○R | DSW-4510H | A-20SD | 1 | |||
| SECL5050S42 | 1 | 5 | 50 | 50 | - | 70 | 250 | 42 | ZPMT1805○○L | ZPMT1705○○R | DSW-4510H | A-20SD | 5 | |
| エクストラロング形 | SECEL2627S25 | 1 | 3 | 26 | 27 | - | 40 | 250 | 25 | ZDMT13T3○○L○ | ZPMT13T3○○R○ | DSW-307 | A-10 | 1 |
| SECXL2627S25 | 26 | 27 | - | 40 | 300 | 25 | ZDMT13T3○○L○ | ZPMT13T3○○R○ | DSW-307 | A-10 | 1 | |||
| SECEL3334S32 | 33 | 34.5 | - | 50 | 300 | 32 | ZPMT1604○○L○ | ZPMT1604○○R○ | TSW-408 | A-15 | 1 | |||
| SECXL3334S32 | 33 | 34.5 | - | 50 | 350 | 32 | ZPMT1604○○L○ | ZPMT1604○○R○ | TSW-408 | A-15 | 1 | |||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,521円 ( 39,073円 ) | 3日目 |
42,521円 ( 46,773円 ) | 3日目 |
69,047円 ( 75,952円 ) | 3日目 |
41,461円 ( 45,607円 ) | 1日目 |
46,215円 ( 50,837円 ) | 2日目 |
詳細情報
基本情報
1本で何でもこなす、SEC形スーパーエンドチッパー。
【特長】
・一本の工具で、穴加工からエンドミル加工を含む三次元切削ができる多機能工具。
・三次元チップの使用により切削性、切りくず排出性に優れ、高能率加工が可能。
・信頼性の高いカッタジオメトリーと新材種との組み合わせにより欠けにくく、長寿命。
・アルミ用ポリッシュチップシリーズ拡張
・大径Φ40、Φ50を新たにラインナップ。チップコーナRバリエーションも充実。
【用途】
・多機能加工に利用
ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
