ミラーボールCボディ BNMU形
- 通常単価(税別)
- 58,974円～88,942円
- 税込単価
- 64,871円～97,836円
ミラーボールCボディBNMU形。【特長】・シャンク径が刃径の1～2ミリマイナス...
詳細情報を確認する商品情報
製品仕様
ミラーボールCボディ／BNMU形の製品イメージ
| 形番 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|
| R | φDc（直径Dc mm） | l2 | L | φD1（直径D1 mm） | φDs（直径Ds mm） | |
| BNMU-160220-S15C | 8 | 16 | - | 220 | 15 | 15 |
| BNMU-200270-S18C | 10 | 20 | 40 | 270 | 19 | 18 |
注意・禁止事項
超硬シャンクタイプ（Cボディ）を焼きばめホルダで使用する際は、チップおよびチップクランプねじをはずして、本体のみを焼きばめして取り付ける。
- ※ チップやねじの取り付けは焼きばめ後に行ってください。
基本情報
| 加工用途 | 溝 |
|---|---|
| 種類 | アンダーネックシャンク |
| 寸法θn° | - |
| 被削材 | 一般鋼／調質鋼／高硬度鋼／ステンレス鋼／鋳鉄 |
|---|---|
| 加工用途詳細 | 曲面加工／ポケット加工 |
| 取付け方法 | 柄付きタイプ |
|---|---|
| 寸法l1（mm） | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,974円 ( 64,871円 ) | 3日目 |
88,942円 ( 97,836円 ) | 3日目 |
詳細情報
基本情報
ミラーボールCボディBNMU形。
【特長】
・シャンク径が刃径の1～2ミリマイナスとなったアンダーシャンクタイプ。
・首下長が調整できるためイニシャルコストの削減可能。
・びびりを抑制し、高精度、高速加工と、安定した深彫り加工が可能。
・シャンク材として超硬を採用し、ソリッドボールエンドミルに匹敵する工具剛性。
・スチールシャンクタイプに比べて2倍以上の工具寿命。
・焼きばめホルダにも対応可能。
【用途】
・仕上げ、形状加工に利用。
ご注意
- カッタ本体には、チップは付属しておりません。

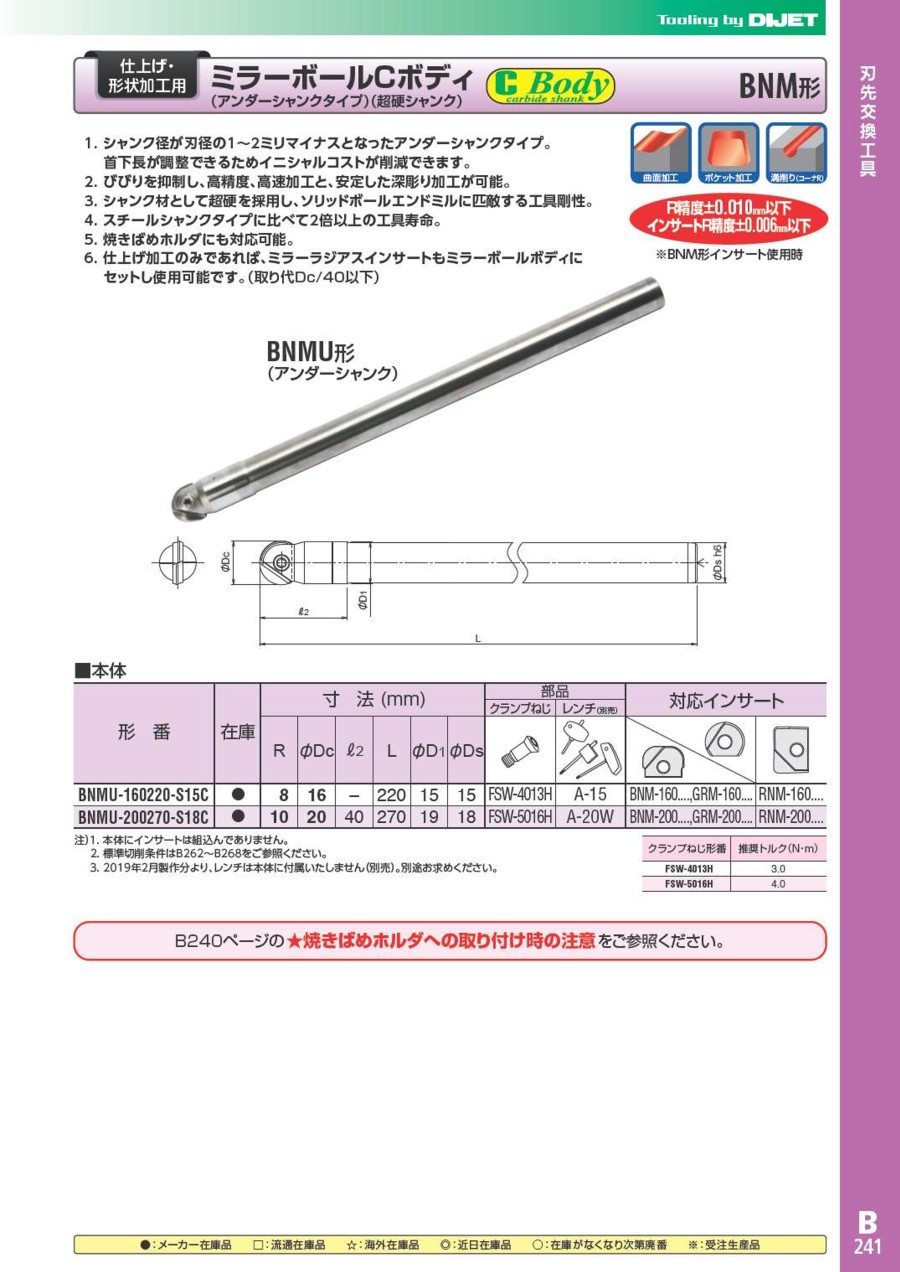

カタログ
