ダイジェット

スウィングボール SWB形

カタログ |

通常単価(税別): 65,188円～94,830円

税込単価: 71,707円～104,313円

通常出荷日：1日目～3日目

スウィングボールSWB形ロングシャンクタイプ/コンビネーションタイプ。【特長】・切削音が静かで、切削抵...

カッタ本体には、チップは付属しておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

スウィングボール／SWB形／ロングシャンクタイプ／コンビネーションタイプの仕様

切削音が静かで、切削抵抗が低い

ポジ刃形、ブレーカの採用と、チップに設けた幅広ニックにより切削抵抗を低減。

先端部の耐欠損性が高い

先端渦巻R刃のスクイ面に副ポケットを設け、切りくず排出性及び耐欠損性を改善。（高精度SWB-H形チップを除く）。

高いクランプ剛性およびチップ剛性

鼓形キーの嵌合性を高めクランプ剛性を改善。チップ厚を厚くし、断面強度のアップを実現。

本体耐久性に優れた製品

耐熱性に優れた強靭性鋼＋表面のGN処理により、表面硬さ65HRC以上と高硬度。熱変形に強く高剛性で、本体耐久性および工具寿命をアップ。

製品の寸法

シャンクタイプ	形番	使用チップ数			寸法（mm）											Fig.
シャンクタイプ	形番	主刃	副刃	外周刃	R	φDc	l	l₂	ls	L	l₁	φD₁	θn	φDs	Md	Fig.
コンビネーション	SWBL4050C508	1	1	2	20	40	50	220	80	300	170	36.9	6°	50.8	-	10
	SWBE4050C508	1	1	2	20	40	50	270	80	350	170	36.9	3°	50.8	-	10
	SWBMS5060C508	1	1	2	25	50	60	140	80	220	-	46.8	-	50.8	-	10
	SWBL5060C508	1	1	2			60	220	80	300	-	46.8	-	50.8	-	10
	SWBE5060C508	1	1	2			60	270	80	350	-	46.8	-	50.8	-	10

※ 本体にチップは組み込んでありません。

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

寸法R

(mm)

寸法θｎ°

寸法φD1

(mm)

詳細タイプ

使用チップ数(外周刃)

対応チップ(主刃)

対応チップ(副刃)

対応チップ(外周刃)

最小発注数量

40	350	4	50	270	20	3°	36.9	Fig.3	2	SWB240HMN/SWB240MMW（肉盛り加工用）	SWB240HSN/SWB240MSW（肉盛り加工用）	SPGA090304/SPMA090304	1個
50	350	4	60	270	25	-	46.8	Fig.3	2	SWB250HMN-N（低抵抗形）/SWB250MMW（肉盛り加工用）	SWB250HSN-N（低抵抗形）/SWB250MSW（肉盛り加工用）	IM-SP43GS	1個
40	300	4	50	220	20	6°	36.9	Fig.3	2	SWB240HMN/SWB240MMW（肉盛り加工用）	SWB240HSN/SWB240MSW（肉盛り加工用）	SPGA090304/SPMA090304	1個
50	300	4	60	220	25	-	46.8	Fig.3	2	SWB250HMN-N（低抵抗形）/SWB250MMW（肉盛り加工用）	SWB250HSN-N（低抵抗形）/SWB250MSW（肉盛り加工用）	IM-SP43GS	1個
50	220	4	60	140	25	-	46.8	Fig.3	2	SWB250HMN-N（低抵抗形）/SWB250MMW（肉盛り加工用）	SWB250HSN-N（低抵抗形）/SWB250MSW（肉盛り加工用）	IM-SP43GS	1個
50	200	6	80	120	25	-	46.8	Fig.4	4	SWB250HMN-N（低抵抗形）/SWB250MMW（肉盛り加工用）	SWB250HSN-N（低抵抗形）/SWB250MSW（肉盛り加工用）	IM-SP43GS	1個
50	160	4	60	80	25	-	46.8	Fig.3	2	SWB250HMN-N（低抵抗形）/SWB250MMW（肉盛り加工用）	SWB250HSN-N（低抵抗形）/SWB250MSW（肉盛り加工用）	IM-SP43GS	1個

通常単価(税別) (税込単価)	通常出荷日

75,018円 ( 82,520円 )	3日目
94,830円 ( 104,313円 )	3日目
73,079円 ( 80,387円 )	3日目
92,523円 ( 101,775円 )	3日目
67,555円 ( 74,311円 )	3日目
79,912円 ( 87,903円 )	1日目
65,188円 ( 71,707円 )	1日目

詳細情報

基本情報

基本情報

スウィングボールSWB形ロングシャンクタイプ/コンビネーションタイプ。
【特長】
・切削音が静かで、切削抵抗が低く、高速高送りが可能
・先端部の耐欠損性が高く、突込み切削可能
・高いクランプ剛性およびチップ剛性
・豊富なホルダバリエーション

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

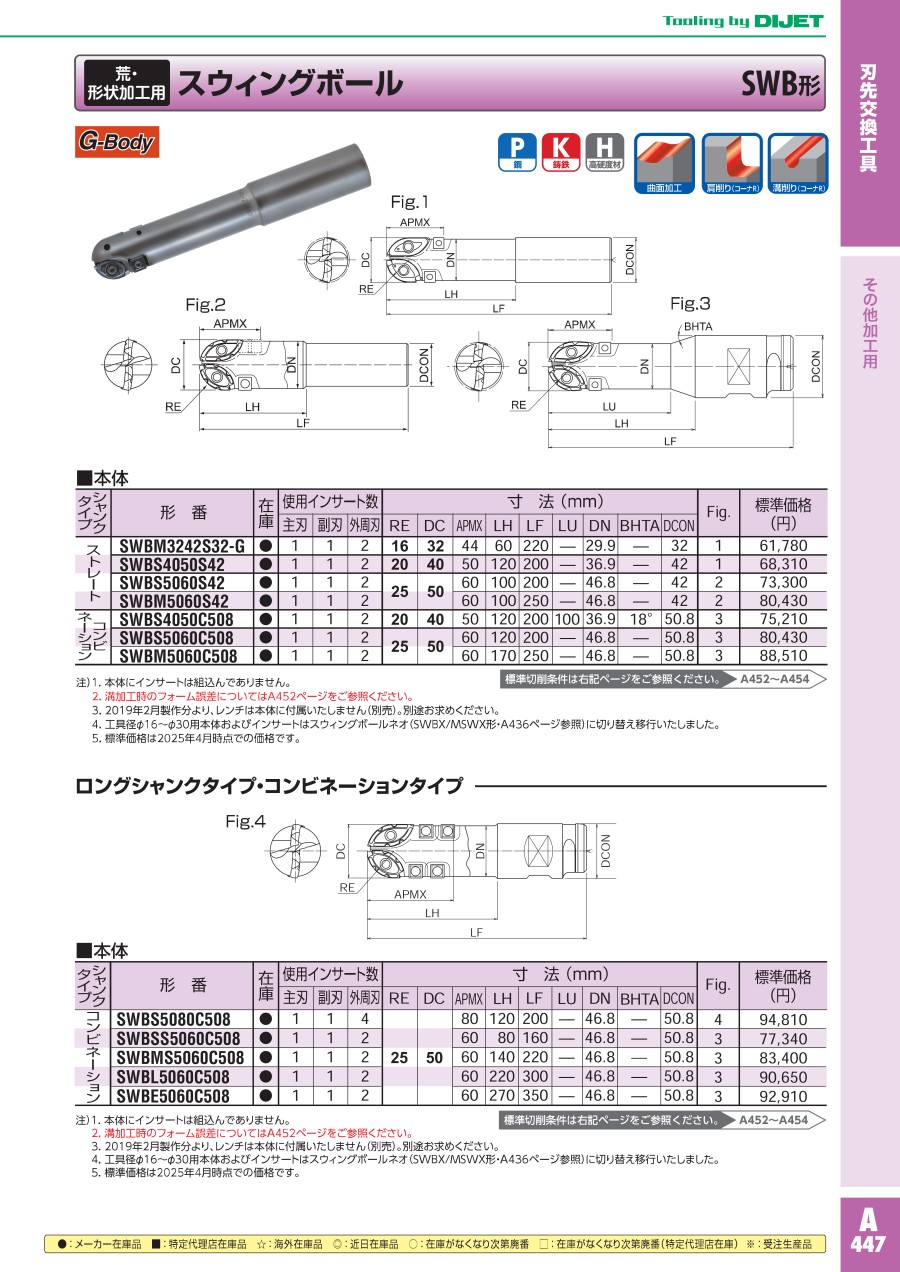

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
