スーパーツール

真空チャック SVA

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 223,312円～304,194円

税込単価: 245,643円～334,613円

板状ワークの機械加工に使用します。【特長】・コンプレッサからのエアーにて加工物...

種類
吸着チャック・用品
本体/周辺用品
本体
付属品
ネオロン（黒色）：約2周分、シリコンゴム（白色）：約1周分、ワンタッチ管継手用チューブ（φ6mm、内径4mm）：1m、ワンタッチ管継手付カプラ：1ヶ
仕様
材料：FC300、コンプレッサからの入力圧力：0.5～0.7MPa、最大真空圧：-88kPa
特長
真空エジェクタを使用しているため、専用の真空ポンプが不要です（一体型）。前面パネルにほとんどの部品を集約しているため、部品交換などのメンテナンスが容易です。六角穴付ボルト取付穴が付いておりますので、並列仕様が可能です。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

真空チャックの特長

コンプレッサからのエアーにて加工物を瞬時に吸着、固定。
マシニングセンタや研磨機等の工作機械にて使用できる。
真空エジェクタを使用しているため、専用の真空ポンプが不要（一体型）。
工場内のコンプレッサからワンタッチ管継手用チューブを差し込むだけで使用できる。
エアーによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材において最適。
バルブOFF時はφ1の真空穴から微量のエアーが出ているため、エアー回路内に異物が入りにくい構造になっている。
前面パネルにほとんどの部品を集約しているため、部品交換などのメンテナンスが容易。
減圧弁を内蔵しているため、吸着力の調整及び空気消費量を抑えたエコな使用が可能。
六角穴付ボルト取付穴が付いており、並列仕様が可能。

製品仕様

仕様

材料：FC300
コンプレッサからの入力圧力：0.5〜0.7MPa
最大真空圧：-88kPa

単位（mm）

品番	サイズ	最大吸着力（kN）	グリッド数（ケ）	最大空気消費量（l／min）	最大積載重量（kg）	製品質量（kg）
SVA2025	200×250×65	1.31	172	30	24	9
SVA2540	250×400×65	2.84	352	60	50	19
SVA3035	300×350×65	2.99	370	60	50	20
SVA3560	350×600×65	6.16	748	100	100	40

付属部品

ネオロン（黒色）：約2周分
シリコンゴム（白色）：約1周分
ワンタッチ管継手用チューブ：（φ6（直径6mm）、内径4mm）1m
ワンタッチ管継手用カプラ：1ケ

並列使用

外形図

並列に使用する場合は、連結部には市販の六角穴付ボルト及び座金を使用してください。
六角穴付ボルト：M16以下
座金：M16用小形平座金（φ30（外径30mm））以下

メンテナンス

外形図

前面パネルの4ヶ所のボルトを外し、前面パネルを引き出すと容易にメンテナンスが行える。
製品を裏返して裏ふたをとっても行うことができる。

加工例

	1	2	3	4
加工材料	MCナイロン	ステンレスSUS304	アルミニウムA5052	ステンレスSUS304
加工設備	マシニングセンタ	マシニングセンタ	マシニングセンタ	平面研磨機
加工内容	溝加工	正面削り加工	肩削り加工	平面研磨
加工工具	φ4エンドミル	φ80フェイスミル	φ33ショルダーミル	―
回転速度（min^-1）	2,400	1,000	1,500	―
送り（mm／min）	200	500	400	―
切込量	3.5mm	0.5mm	2mm（深さ10）	3μm

開発秘話

ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数

型番

SVA2025

SVA2540

SVA3035

トラスココード

最大吸着力

(kN)

グリッド数

(ヶ)

最大空気消費量

(l/min)

最大積載重量

(kg)

質量

(g)

サイズ

(mm)

最小発注数量

367-9365	1.31	172	30	24	9000	200×250×65	1個
367-9373	2.84	352	60	50	19000	250×400×65	1個
367-9381	2.99	370	60	50	20000	300×350×65	1個

通常単価(税別) (税込単価)	通常出荷日

223,312円 ( 245,643円 )	4日目
304,194円 ( 334,613円 )	4日目
227,226円 ( 249,949円 )	4日目

詳細情報

基本情報

基本情報

板状ワークの機械加工に使用します。
【特長】
・コンプレッサからのエアーにて加工物を瞬時に吸着、固定します。
・マシニングセンタや研磨機等の工作機械にて使用できます。
・真空エジェクタを使用しているため、専用の真空ポンプが不要です。（一体型）
・工場内のコンプレッサからワンタッチ管継手用チューブを差し込むだけで使用できます。
・エアーによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材において最適です。
・バルブOFF時はΦ1の真空穴から微量のエアーが出ているため、エアー回路内に異物が入りにくい構造になっています。
・前面パネルにほとんどの部品を集約しているため、部品交換などのメンテナンスが容易です。
・減圧弁を内蔵しているため、吸着力の調整及び空気消費量を抑えたエコな使用が可能です。
・六角穴付ボルト取付穴が付いておりますので、並列仕様が可能です。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

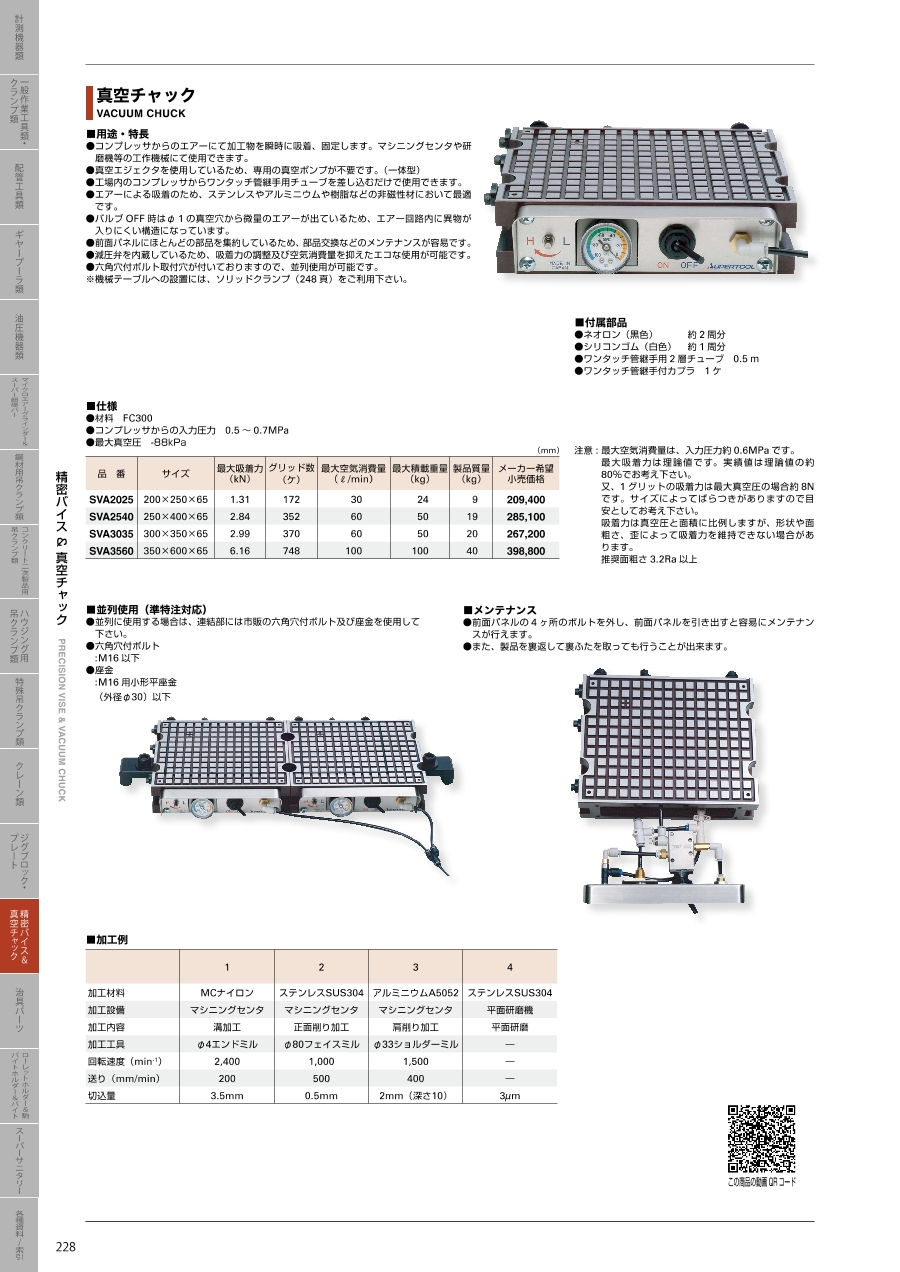

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空チャック SVAのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q並列使用可能ですか？

可能ですが、並列後に精度を出す為、上面の研磨が必要です。
