軟鋼～550MPa級鋼用被覆棒 B-17【1～4個入り】
- 通常単価(税別)
- 4,975円～18,875円
- 税込単価
- 5,473円～20,763円
車両、建築などの一般構造物の溶接。 薄板から20mm程度以下までの突合せ、すみ...
詳細情報を確認する- 商品タイプ
- 溶接棒
- JIS規格
- Z3211 E4319
- AWS規格
- A5.1 E6019 該当
- 適合材種
- 全姿勢用
- 用途・使用特性
- 造船、建築、機械などの構造物の溶接。 耐割れ性、耐ピット性およびX線性能は同系棒の中で最も優れています。 最も信頼され、永く使用されています。 溶込みが深く、スラグ剥離も優れており、20mm程度以下の溶接に最適です。
- 作業の要点
- 過大電流は、X線性能を低下させ、作業性劣化の原因となるので、適正電流範囲をご使用下さい。 過度に吸湿すると、作業性劣化のほか、ピットが発生することがあります。70～100℃で30～60分の乾燥を行つて下さい。 過度の乾燥(長時間または高温)は、見掛け上は変質がなくても、溶込みが減少したり、X線性能低下、棒焼けの原因となります。 中、厚の溶接では、適切な予熱・パス間温度を採用して下さい。
- 溶着金属の化学成分C (%)
- 0.09
- 溶着金属の化学成分Si (%)
- 0.08
- 溶着金属の化学成分Mn (%)
- 0.60
- 溶着金属の化学成分P (%)
- 0.012
- 溶着金属の化学成分S (%)
- 0.006
- 識別色 棒端色
- 黄色
- 識別色 二次着色
- なし
- 溶着金属の機械的性質耐力Mpa
- 420
- 溶着金属の機械的性質耐力引張強さMpa
- 470
- 溶着金属の機械的性質耐力伸び (%)
- 26
- 溶着金属の機械的性質耐力吸収エネルギー (J)
- 85
- 船級認定
- NK,ABS,LR,DNV,BV,CR,GL
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,029円 ( 6,632円 ) | 5日目 |
18,875円 ( 20,763円 ) | 4日目 |
5,217円 ( 5,739円 ) | 在庫品1日目当日出荷可能 |
4,975円 ( 5,473円 ) | 4日目 |
16,156円 ( 17,772円 ) | 4日目 |
詳細情報
基本情報
車両、建築などの一般構造物の溶接。 薄板から20mm程度以下までの突合せ、すみ肉溶接に適します。 下向でスラグ被りが安定し、光沢のある美しいビードが得られます。 溶込みは高酸化チタン系やライムチタニヤ系より大きく、薄板でも十分な溶込みを必要とする溶接継手に適しています。
商品情報
製品特長・仕様
製品の基本仕様・特長
- JIS Z 3211 E4319 U
- AWS A5.1 E6019 該当
- 棒端色：黄色
- 二次着色：なし
- 船級認定：NK、ABS、LR、DNV・GL、BV、CR
溶接姿勢
| C | Si | Mn | P | S |
|---|---|---|---|---|
| 0.09 | 0.08 | 0.60 | 0.012 | 0.006 |
| 耐力 （MPa） | 引張強さ （MPa） | 伸び （%） | 吸収エネルギーJ |
|---|---|---|---|
| -20℃ | |||
| 420 | 470 | 26 | 85 |
【主要径および推奨電流 AC、DC（±）】
| 棒径（mm） | 2.6 | 3.2 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
|---|---|---|---|---|---|---|---|---|
| 棒長（mm） | 350 | 350 | 400 | 400 | 450 | 450 | 450 550 | |
| 電流範囲 （A） | 下向 | 50～85 | 80～130 | 120～180 | 170～250 | 240～310 | 300～370 | 350～440 |
| 立向 上向 | 40～70 | 60～110 | 100～150 | 130～200 | - | - | - | |
【作業の要点】
（1）過大電流は、X線性能を低下させ、作業性劣化の原因となるので、適正電流範囲をご使用下さい。
（2）過度に吸湿すると、作業性劣化のほか、ピットが発生することがあります。70～100℃で30～60分の乾燥を行って下さい。
（3）過度の乾燥（長時間または高温）は、見掛け上は変質がなくても、溶込みが減少したり、X線性能低下・棒焼けの原因となります。
（4）中、厚板の溶接では、適切な予熱・パス間温度を採用して下さい。

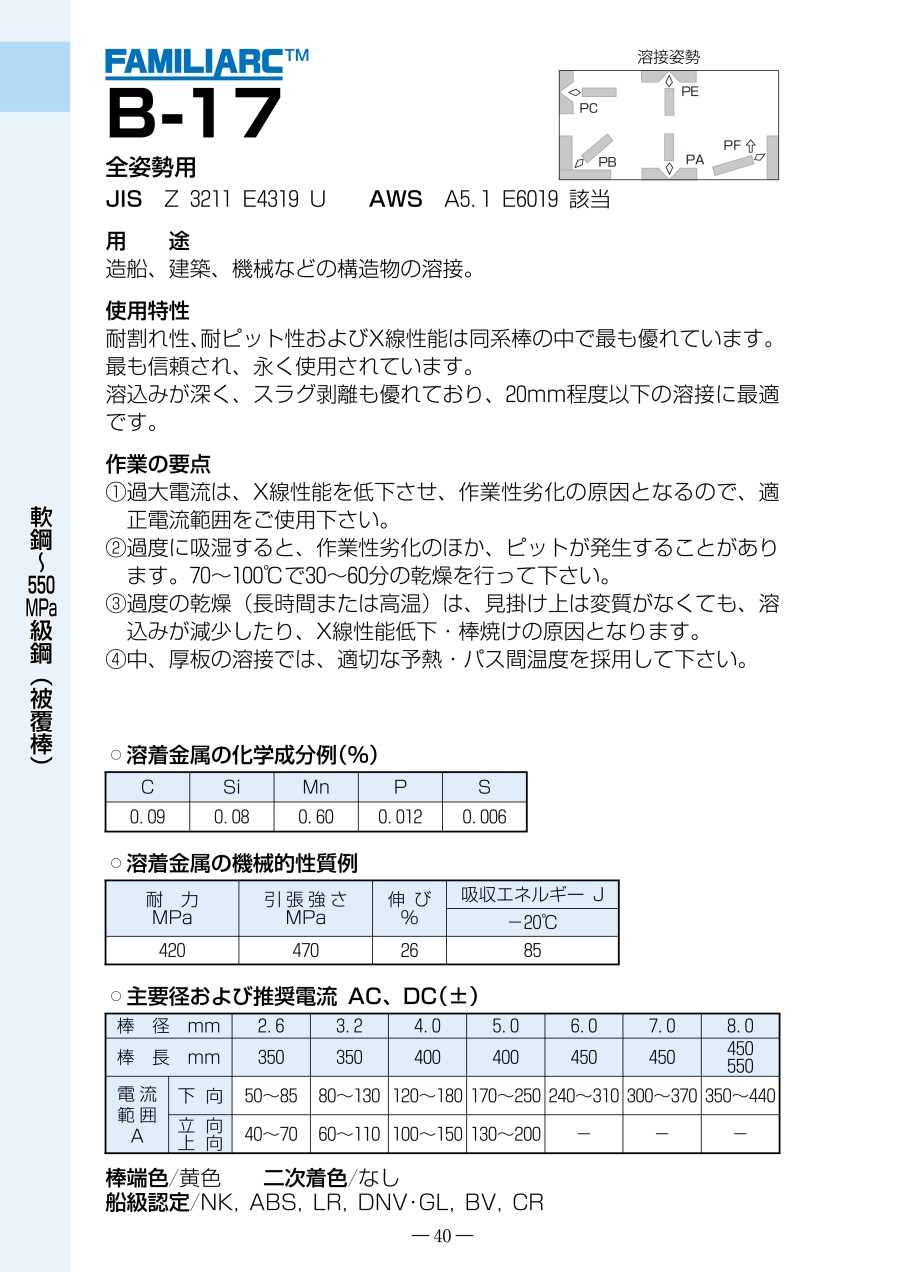

カタログ
