2.6	350	55～90	45～75	1ケース(5kg)	5000	4個
2.6	350	55～90	45～75	1箱(5kg×4ケース入)	20000	1個
3.2	400	85～140	60～120	1ケース(5kg)	5000	1個
3.2	400	85～140	60～120	1箱(5kg×4ケース入)	20000	1パック 4個入り
4	450	130～190	100～160	1ケース(5kg)	5000	4個
4	450	130～190	100～160	1箱(5kg×4ケース入)	20000	1パック 4個入り

通常単価(税別) (税込単価)	通常出荷日

5,363円 ( 5,899円 )	3日目
17,079円 ( 18,787円 )	4日目
4,703円 ( 5,173円 )	在庫品1日目当日出荷可能
18,710円17,469円 ( 19,216円 )	4日目
4,406円 ( 4,847円 )	3日目
17,627円16,502円 ( 18,152円 )	3日目

基本情報

車両、建築などの一般構造物の溶接。薄板から20mm程度以下までの突合せ、すみ肉溶接に適します。下向でスラグ被りが安定し、光沢のある美しいビードが得られます。溶込みは高酸化チタン系やライムチタニヤ系より大きく、薄板でも十分な溶込みを必要とする溶接継手に適しています。

商品情報

製品特長・仕様

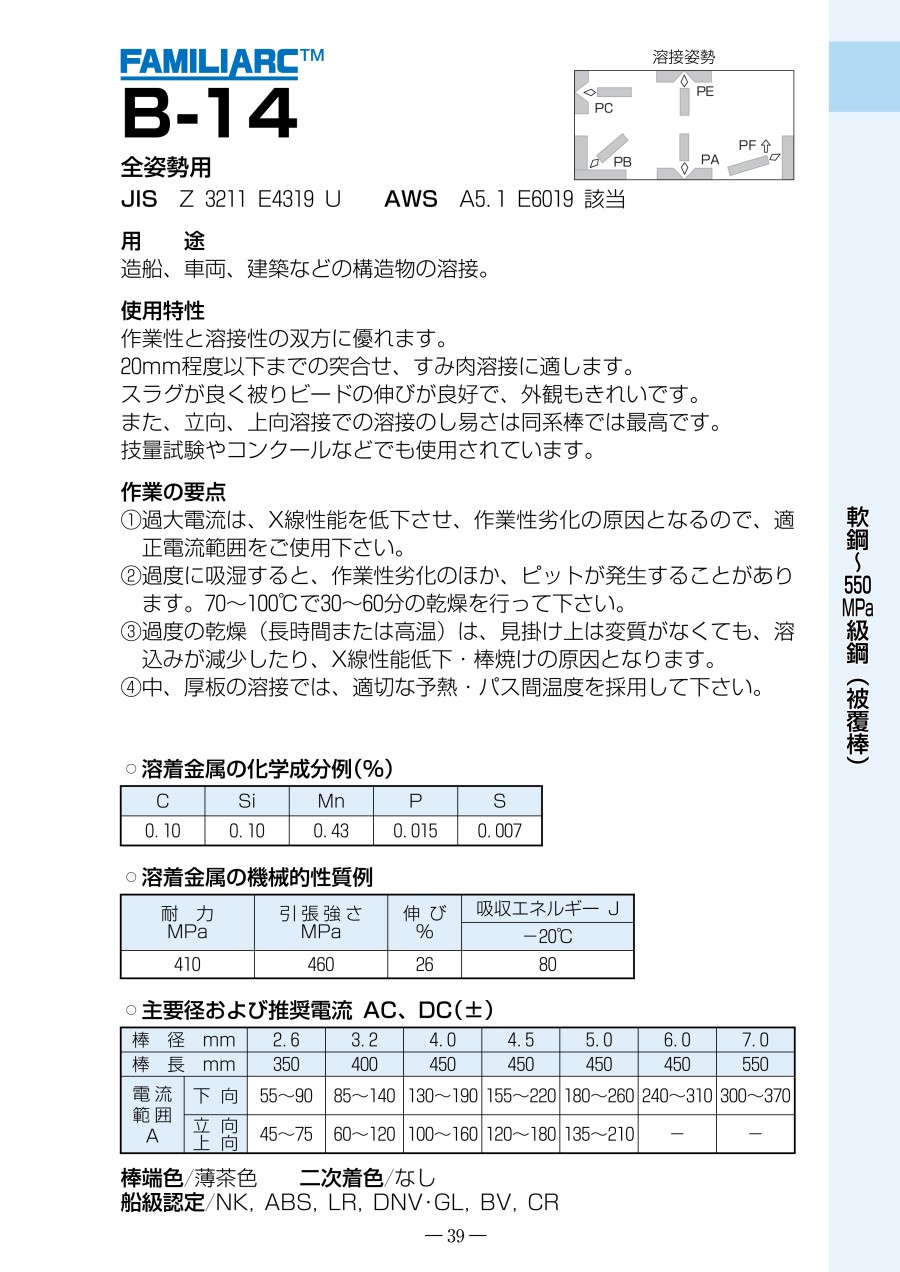

製品の基本仕様・特長

全姿勢用
JIS Z 3211 E4319 U
AWS A5.1 E6019該当
棒端色：薄茶色
二次着色：なし
船級認定：NK、ABS、LR、DNV・GL、BV、CR

溶接姿勢

【使用特性】

作業性と溶接性の双方に優れます。
立向、上向溶接での溶接のし易さは同系棒では最高です。
技量試験やコンクールなどでも使用されています。

【作業の要点】
（1）過大電流は、X線性能を低下させ、作業性劣化の原因となるので、適正電流範囲をご使用下さい。
（2）過度に吸湿すると、作業性劣化のほか、ピットが発生することがあります。70～100℃で30～60分の乾燥を行って下さい。
（3）過度の乾燥（長時間または高温）は、見掛け上は変質がなくても、溶込みが減少したり、X線性能低下・棒焼けの原因となります。
（4）中、厚板の溶接では、適切な予熱・パス間温度を採用して下さい。

【溶着金属の化学成分例（%）】

C	Si	Mn	P	S
0.10	0.10	0.43	0.015	0.007

【溶着金属の機械的性質例】

耐力 MPa	引張強さ MPa	伸び %	吸収エネルギー J
耐力 MPa	引張強さ MPa	伸び %	-20℃
410	460	26	80

【主要径および推奨電流 AC、DC（±）】

棒径 mm		2.6	3.2	4.0	4.5	5.0	6.0	7.0
棒長 mm		350	400	450	450	450	450	550
電流範囲 A	下向	55～90	85～140	130～190	155～220	180～260	240～310	300～370
電流範囲 A	立向上向	45～75	60～120	100～160	120～180	135～210	-	-

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

神戸製鋼所
軟鋼～550MPa級鋼用TIG溶接棒 TG-S50
上記商品の組み立て時に使用する、鋼用TIG溶接棒です。
神戸製鋼所
軟鋼～550MPa級鋼用被覆棒 Z-44
神戸製鋼所
軟鋼～550MPa級鋼用被覆棒 LB-52

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

軟鋼～550MPa級鋼用被覆棒 B-14のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品軟鋼～550MPa級鋼用被覆棒 B-14	軟鋼～550MPa級鋼用被覆棒 B-10	軟鋼～550MPa級鋼用被覆棒 B-17	軟鋼～550MPa級鋼用被覆棒 B-33	軟鋼～550MPa級鋼用被覆棒 LB-26	軟鋼～550MPa級鋼用被覆棒 LB-52
メーカー	神戸製鋼所	神戸製鋼所	神戸製鋼所	神戸製鋼所	神戸製鋼所	神戸製鋼所
通常価格	4,406円-	4,406円 -	4,975円 -	4,758円 -	5,310円 -	5,452円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
商品タイプ	溶接棒	溶接棒	溶接棒	溶接棒	溶接棒	溶接棒
JIS規格	Z3211 E4319 U	Z3211 E4319	Z3211 E4319	Z3211 E4313	Z3211 E4316 U	Z3211 E4916
AWS規格	A5.1 E6019 該当	A5.1 E6019 該当	A5.1 E6019 該当	A5.1 E6013 該当	A5.1 E7016 該当	A5.1 E7016 該当
適合材種	全姿勢用	一般構造物用	全姿勢用	薄板、軽構造物用	重強度部材用	軟鋼～550MPa級高張力鋼
用途・使用特性	造船、車両、建築などの構造物の溶接。作業性と溶接性の双方に優れます。 20mm程度以下までの突合せ、すみ肉溶接に適します。スラグが良く被りビードの伸びが良好で、外観もきれいです。また、立向、上向溶接での溶接のし易さは同系棒では最高です。技量試験やコンクールなどでも使用されています。	車両、建築などの一般構造物の溶接。薄板から20mm程度以下までの突合せ、すみ肉溶接に適します。下向でスラグ被りが安定し、光沢のある美しいビードが得られます。溶込みは高酸化チタン系やライムチタニヤ系より大きく、薄板でも十分な溶込みを必要とする溶接継手に適しています。	造船、建築、機械などの構造物の溶接。耐割れ性、耐ピット性およびX線性能は同系棒の中で最も優れています。最も信頼され、永く使用されています。溶込みが深く、スラグ剥離も優れており、20mm程度以下の溶接に最適です。	一般機械、軽量鉄骨の薄板、軽構造物の溶接および化粧盛り。下向および水平すみ肉溶接で特に良好な作業性を有します。スパッタは少なくスラグ被り、剥離が良好です。溶込みは浅く、光沢ある美しいビードが得られます。外観を重視する溶接に適します。太径棒は、化粧盛溶接に最適です。	造船、建築、橋梁、圧力容器などの溶接。能率性を加味して設計された低水素系棒です。 X線性能、機械的性質に優れると共に、溶着速度が速く、溶接能率の向上に効果を発揮します。	-
